申请日2015.06.03
公开(公告)日2015.09.23
IPC分类号C02F11/14; C02F11/12; C02F11/00; B01D53/50; C10L10/00; B01D53/81; C10L9/10
摘要
本发明公开了一种利用市政污泥制备脱硫剂的方法，先将市政污泥高压脱水，制得高干污泥;向高干脱水污泥中加入生石灰和氧化铁添加剂，使污泥钙化，再采用搅拌器混合搅拌;将得到的混合物进行自然干化处理及振动筛选，得到的粒状产物即为脱硫剂。本发明通过在市政污泥中添加石灰石和氧化铁，提高了脱硫效率，并且使得污泥的热值得到了利用。本发明将污泥的资源化利用与炉内脱硫相结合，实现了以废治废。

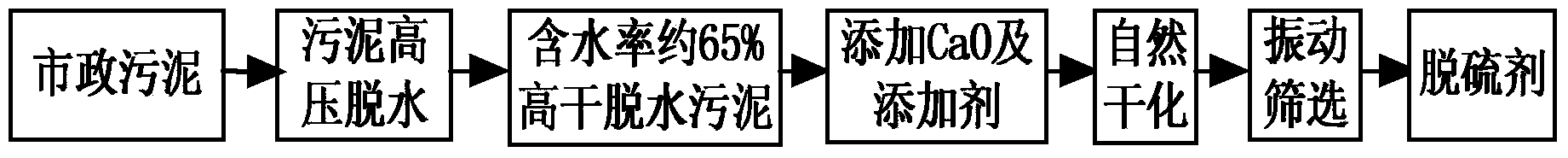

摘要附图
权利要求书
1.一种利用市政污泥制备脱硫剂的方法，其特征在于，该方法包括以下步骤：
第一步、将市政污水处理产生的市政污泥高压脱水，制得高干脱水污泥;
第二步、按CaO/DS质量百分比为10%～40%，氧化铁/DS质量百分比为5%～7%， 向高干脱水污泥中加入生石灰和氧化铁添加剂，使污泥钙化，再采用搅拌器混合搅拌， 其中DS为绝干污泥;
第三步、将所述第二步得到的混合产物进行自然干化处理;
第四步、对所述第三步得到的干化处理产物进行振动筛选，得到的颗粒产物即为 脱硫剂。
2.根据权利要求1所述的利用市政污泥制备脱硫剂的方法，其特征在于：所述 的第一步中，市政污泥含水率为80%至97%，制得的高干脱水污泥含水率为60%至 65%。
3.根据权利要求1所述的利用市政污泥制备脱硫剂的方法，其特征在于：所述 的第三步中，干化处理后产物的含水率为25%至30%。
4.根据权利要求1所述的利用市政污泥制备脱硫剂的方法，其特征在于：所述 的第四步中，振动筛选后得到颗粒产物的粒径为30目到40目。
说明书
一种利用市政污泥制备脱硫剂的方法
技术领域
本发明属市政污泥处置技术领域，具体为一种向城市深度脱水污泥中添加氧化钙 及添加剂制备脱硫剂的方法。
背景技术
市政污泥是城市污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒、 胶体等组成的极其复杂的非均质体。污泥的主要特性是含水率高(可高达99%以上)， 有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态，是介于液体 和固体之间的浓稠物，很难通过沉降进行固液分离。污泥中含有的大量有毒有害物质 会对人类、动物健康和环境产生巨大的危害，因此妥善处置污泥尤为关键。
近些年来，市政污泥处置已成为世界各国日益关注的重要环保问题，污泥处理量 巨大、缺乏技术和设备支撑仍然是污泥处置问题中亟须解决的问题。另一方面，煤炭 作为我国目前主要能源，燃烧产生的SO2污染问题受到越来越多的关注，减少燃煤排 放SO2最简单的方法是炉内脱硫，利用污泥制备新型高效的炉内脱硫剂成为一项新的 课题，它为市政污泥的资源化利用提出了一个新的思路。
发明内容
技术问题：本发明提供一种实现市政污泥的资源化利用，制成的脱硫剂比表面积 大、脱硫效率高的利用市政污泥制备脱硫剂的方法。
技术方案：本发明的利用市政污泥制备脱硫剂的方法，包括以下步骤：
第一步、将市政污水处理产生的市政污泥高压脱水，制得高干脱水污泥;
第二步、按CaO/DS质量百分比为10%～40%，氧化铁/DS质量百分比为5%～7%， 向高干脱水污泥中加入生石灰和氧化铁添加剂，使污泥钙化，再采用搅拌器混合搅拌， 其中DS为绝干污泥;
第三步、将所述第二步得到的混合产物进行自然干化处理;
第四步、对所述第三步得到的干化处理产物进行振动筛选，得到的颗粒产物即为 脱硫剂。
进一步的，第一步中，市政污泥含水率为80%至97%，制得的高干脱水污泥含水 率为60%至65%。
进一步的，第三步中，干化处理后产物的含水率为25%至30%。
进一步的，第四步中，振动筛选后得到颗粒产物的粒径为30目到40目
本发明通过在高干脱水的市政污泥中，添加石灰石和氧化铁，添加石灰石，可消 除污泥中有毒有害物质，添加的钙与污泥中的水反应产热，使污泥水份降低，钙还改 善了污泥自然干化效果，使最终污泥含水率小于30%，达到污泥稳定化的效果;添加 剂经过优选，选定为氧化铁，使得污泥制备的脱硫剂在脱硫反应过程中，发生催化氧 化反应，降低了反应活化能，提高了脱硫效率;市政污泥中含有一定量的有机物，在 高温脱硫过程中，污泥的热值得到了利用。本发明将污泥的资源化利用与炉内脱硫相 结合，实现了以废治废。
有益效果：本发明与现有技术相比，具有以下优点：
目前普遍用于脱硫技术中的固硫剂为氧化钙，而纯氧化钙颗粒为球形小颗粒，聚 集成团;纯污泥颗粒表面凸凹不平，比表面积和孔隙率较大;本发明制得的脱硫剂中 氧化钙颗粒附着在脱水污泥不规则的表面，呈现层状，使氧化钙与二氧化硫接触面积 增大，更有利于同SO2气体接触和反应，添加剂氧化铁，在高温脱硫反应过程中，发 生催化氧化反应，降低了反应活化能，进一步提高脱硫效率;
从循环经济的角度来看市政污泥合理处置的方法有：(1)将污泥处理后作为肥料， 进行土地利用;(2)污泥干燥后用于建筑材料;(3)制成燃料，用于发电。而将市政 污泥制成脱硫剂，既可以像燃料那样燃烧，又增多了炉内脱硫的效果，可以有效地处 置了市政污泥，实现了变废为宝，是一项新的处置方式;
在制备脱硫剂的过程中，CaO与污泥混合，不仅消除污泥中有毒有害物质，还与 污泥中的水分发生化学反应放热，致使污泥中水份受热蒸发，进一步的降低污泥中的 水份，同时钙还改善了污泥自然干化效果，使最终污泥含水率小于30%，达到污泥稳 定化的效果，大大减少了污泥干化成本，解决了污泥含水率高难于资源化利用的瓶颈 问题。
常用的脱硫剂为氧化钙，无法燃烧，不具热值，而用市政污泥制备成的脱硫剂， 送入炉内与煤一起焚烧时，不仅去除了硫，而且污泥中的热值可进一步得到利用。
