申请日2015.07.20
公开(公告)日2015.12.16
IPC分类号C02F9/12
摘要
本实用新型公开了一种种植业专用水处理装置，包括支撑体、预处理模块、活化模块、吸附模块、矿泉化模块和抽水装置，支撑体呈台阶状，其每一层台阶上设有一个模块，所述的预处理模块上端设有系统进水口，预处理模块下端的出水口与活化模块上端进水口通过连接管相连接，活化模块下端出水口与吸附模块上端的进水口相连接，吸附模块下端出水口与矿泉化模块上端的进水口相连接，矿泉化模块下端设有系统出水口，支撑体下表面设有多个均匀放置的行走轮，所述的矿泉化模块右侧设有抽水装置，本实用新型的有益效果为：可以加快营养传递和吸收;改善植物体内微环境，促进新陈代谢;增强抗病能力、耐候能力;加速有害物质排除，净化体内微环境等。
权利要求书

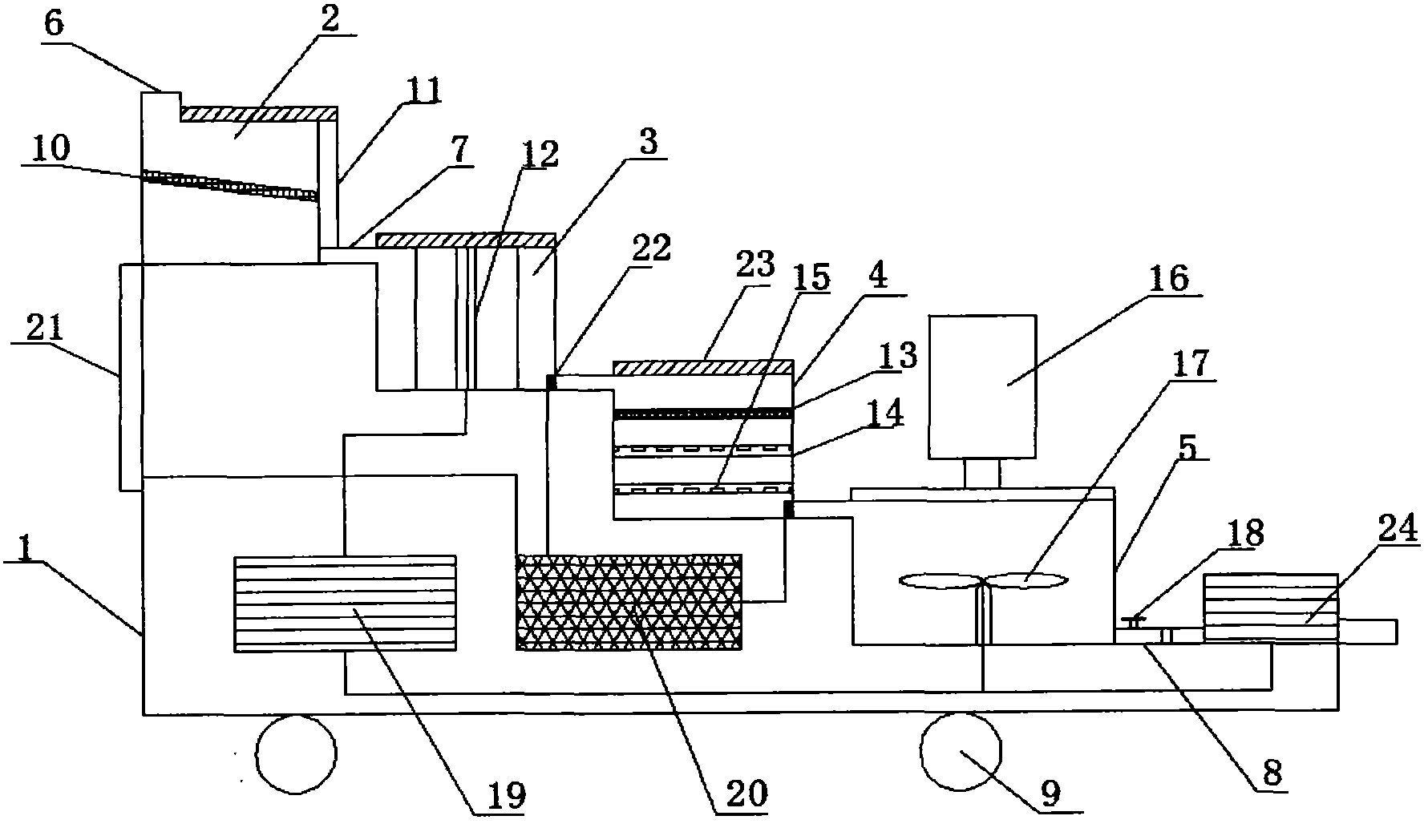

1.一种种植业专用水处理装置，其特征在于：包括支撑体、预处理模块、活化模块、吸附模块、矿泉化模块和抽水装置，所述的支撑体呈台阶状，其每一层台阶上设有一个模块，所述的台阶高度和宽度与各模块的形状相配合，所述的预处理模块上端设有系统进水口，预处理模块下端的出水口与活化模块上端进水口通过连接管相连接，活化模块下端出水口与吸附模块上端的进水口相连接，吸附模块下端出水口与矿泉化模块上端的进水口相连接，矿泉化模块下端设有系统出水口，支撑体下表面设有多个均匀放置的行走轮，所述的矿泉化模块右侧设有抽水装置。
2.根据权利要求1所述的一种种植业专用水处理装置，其特征在于，所述的预处理模块内部设有过滤层，过滤层为倾斜状，过滤层底端设有杂质箱，所述的活化模块内设有滤芯，滤芯内多级梯度复合磁场。
3.根据权利要求1所述的一种种植业专用水处理装置，其特征在于，所述的吸附模块内上端设有过滤网，下端设有吸附层，吸附层内设有吸附用天然矿石。
4.根据权利要求1所述的一种种植业专用水处理装置，其特征在于，所述的矿泉化模块上部设有矿石粉放置箱，所述的矿石粉放置箱内部放置有矿泉化天然矿石的粉末。
5.根据权利要求1所述的一种种植业专用水处理装置，其特征在于，所述的支撑体内部设有电机，电机为滤芯、搅拌杆和抽水装置相连接并为其提供电力。
6.根据权利要求1所述的一种种植业专用水处理装置，其特征在于，所述的活化模块和吸附模块出水口位置设有智能开关，所述的智能开关与位于支撑体内部的控制机构相连接，所述的控制机构与控制面板相连接。
7.根据权利要求1所述的一种种植业专用水处理装置，其特征在于，所述的预处理模块、活化模块、吸附模块和矿泉化模块都设有盖体，模块内部的元件与模块之间都是可分离结构。
8.根据权利要求1所述的一种种植业专用水处理装置，其特征在于，所述的矿泉化模块下端设有搅拌杆，所述的矿泉化模块的体积要大于其与模块。
9.根据权利要求1所述的一种种植业专用水处理装置，其特征在于，所述的抽水装置与矿泉化模块的系统出水管相连接。
说明书
一种种植业专用水处理装置
技术领域
本实用新型涉及种植业水处理设备技术领域，特别是涉及一种种植业专用水处理装置。
背景技术
目前，以化学肥料、化学农药为代表的化学农业技术带来了农业革命，极大地提高了农作物产量。但是，人类对农作物产量的不断追求导致对化肥和农药的过量依赖，使得全球范围内的土质退化、污染加重、环境恶化和生态破坏问题日趋严重，因而农业的可持续性发展逐渐被提上议程发展生态农业是实现农业可持续发展的重要举措。
种植业是农业的主要组成部分之一。种植业专用水处理技术应用于实际种植生产中，可以避免化学污染等所造成的地力衰退、环境污染、作物品质下降、危害人体健康等弊端，促进绿色种植。以减少化学药物对农产品的污染，促进绿色、环保、节能型生态种植的发展。
种植业专用水用于浸种、育苗、灌溉时，可促进种子发芽、使根系发达，增加农作物对氮、磷、钾肥及水分的吸收能力，加强光合作用，使农作物产量提高5%-30%，作物品质明显改善。出水水质：达到中华人民共和国农业灌溉用水标准。
实用新型内容
为解决上述技术问题，本实用新型提供了一种种植业专用水处理装置，与现有技术相比较有以下优点：
1、将水打散形成小分子团形态的水，渗透力强，可以加快营养传递和吸收。
2、处理后的水具有高通透性，可以改善植物体内微环境，促进新陈代谢。
3、处理后的水富含活性氧和负离子，可以活化细胞，调节植物体内电导率，增强抗病能力、耐候能力。
4、处理后的水具有较强的催化性和溶解性：能够与植物的体液结合，加速植物体内的各种有害物质排除，净化体内微环境。
5、将水源中有害金属离子杂质、颗粒、细菌及有机污染物去除干净，避免在农作物中富集通过食物链进入人体。
6.本套装置实现了高度的自动化，降低了设备运行中的人工成本;
7.本装置运行中耗电极少，减少了用户的电耗，且占地面积省;
8.本技术为纯物理技术，减少了化学药剂的消耗，经济环保。
为解决上述技术问题，本申请实施例提供了一种种植业专用水处理装置，包括支撑体、预处理模块、活化模块、吸附模块、矿泉化模块和抽水装置，所述的支撑体呈台阶状，其每一层台阶上设有一个模块，所述的台阶高度和宽度与各模块的形状相配合，所述的预处理模块上端设有系统进水口，预处理模块下端的出水口与活化模块上端进水口通过连接管相连接，活化模块下端出水口与吸附模块上端的进水口相连接，吸附模块下端出水口与矿泉化模块上端的进水口相连接，矿泉化模块下端设有系统出水口，支撑体下表面设有多个均匀放置的行走轮，所述的矿泉化模块右侧设有抽水装置。
作为本方案的优选实施例，所述的预处理模块内部设有过滤层，过滤层为倾斜状，过滤层底端设有杂质箱，所述的活化模块内设有滤芯，滤芯内多级梯度复合磁场。
作为本方案的优选实施例，所述的吸附模块内上端设有过滤网，下端设有吸附层，吸附层内设有吸附用天然矿石。
作为本方案的优选实施例，所述的矿泉化模块上部设有矿石粉放置箱，所述的矿石粉放置箱内部放置有矿泉化天然矿石的粉末。
作为本方案的优选实施例，所述的支撑体内部设有电机，电机为滤芯、搅拌杆和抽水装置相连接并为其提供电力。
作为本方案的优选实施例，所述的活化模块和吸附模块出水口位置设有智能开关，所述的智能开关与位于支撑体内部的控制机构相连接，所述的控制机构与控制面板相连接。
作为本方案的优选实施例，所述的预处理模块、活化模块、吸附模块和矿泉化模块都设有盖体，模块内部的元件与模块之间都是可分离结构。
作为本方案的优选实施例，所述的矿泉化模块下端设有搅拌杆，所述的矿泉化模块的体积要大于其与模块。
作为本方案的优选实施例，所述的抽水装置与矿泉化模块的系统出水管相连接。
本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：
1、将水打散形成小分子团形态的水，渗透力强，可以加快营养传递和吸收。
2、处理后的水具有高通透性，可以改善植物体内微环境，促进新陈代谢。
3、处理后的水富含活性氧和负离子，可以活化细胞，调节植物体内电导率，增强抗病能力、耐候能力。
4、处理后的水具有较强的催化性和溶解性：能够与植物的体液结合，加速植物体内的各种有害物质排除，净化体内微环境。
5、将水源中有害金属离子杂质、颗粒、细菌及有机污染物去除干净，避免在农作物中富集通过食物链进入人体。
6.本套装置实现了高度的自动化，降低了设备运行中的人工成本;
7.本装置运行中耗电极少，减少了用户的电耗，且占地面积省;
8.本技术为纯物理技术，减少了化学药剂的消耗，经济环保。
