申请日2015.06.12
公开(公告)日2015.10.28
IPC分类号C02F1/44; C02F9/10
摘要
本实用新型涉及污水处理技术领域，具体地说是一种具有反渗透工艺的污水处理系统。本实用新型同现有技术相比，设计了污水处理设备，特别是反渗透装置，使总溶解性固体含量较高的污水在处理后，能够符合标准。此外，反渗透装置内设计了弹簧、反渗透模组和取膜口，便于将使用后失去功效的反渗透膜取出。

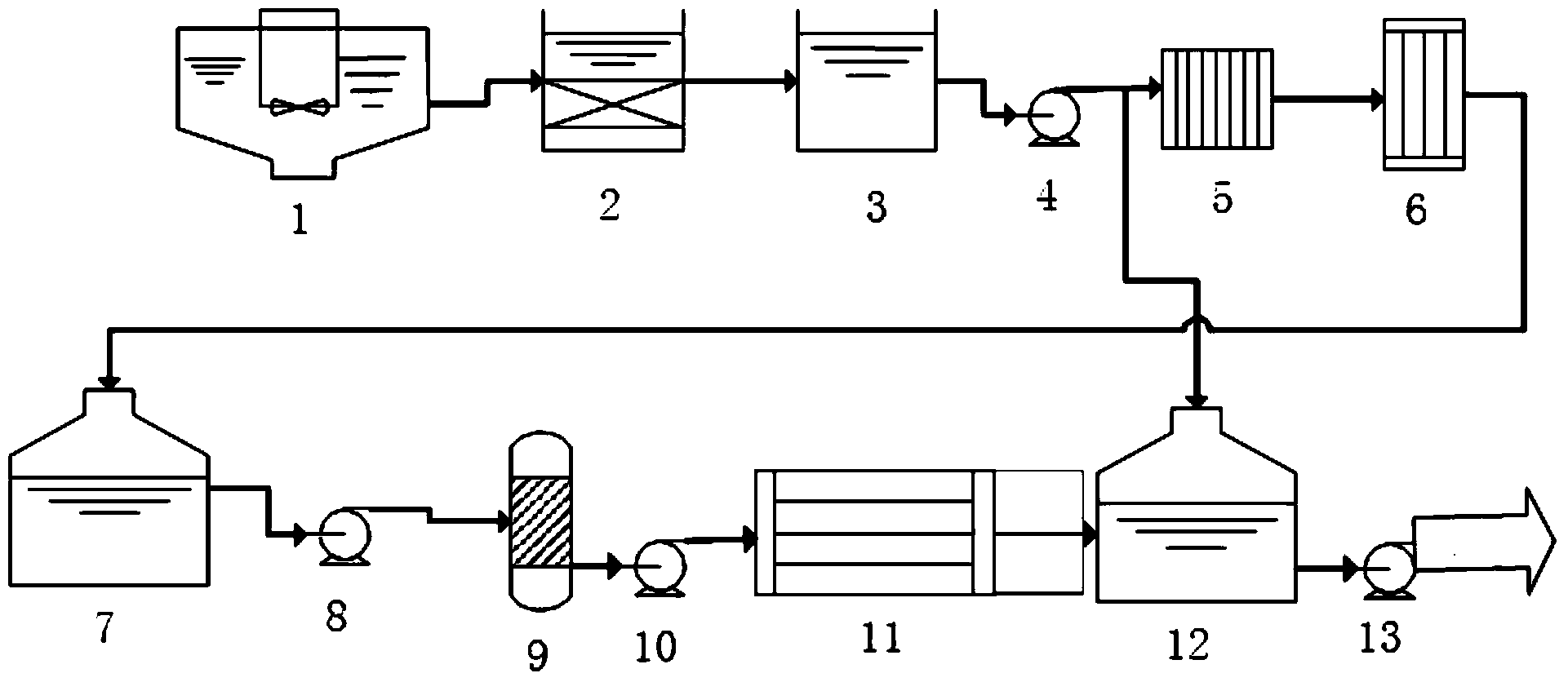

摘要附图
权利要求书
1.一种具有反渗透工艺的污水处理系统，其特征在于：混凝澄清池(1)的出水口与变孔隙滤池(2)的入水口连接，变孔隙滤池(2)的出水口与中间池(3)的入水口连接，中间池(3)的出水口与提升泵(4)的一端连接，提升泵(4)的另一端分两路分别与换热器(5)的入水口以及产水箱(12)的入水口连接，换热器(5)的出水口与超滤装置(6)的入水口连接，超滤装置(6)的出水口与超滤水箱(7)的入水口连接，超滤水箱(7)的出水口与保安过滤器(9)的入水口之间采用供水泵(8)连接，保安过滤器(9)的出水口与反渗透装置(11)的入水口之间采用高压泵(10)连接，反渗透装置(11)的出水口与产水箱(12)的另一入水口连接，产水箱(12)的出水口与产水泵(13)连接; 所述的反渗透装置(11)的内部横向贯穿有一根水管(14)，反渗透装置(11)的内部一端设有实心结构，实心结构的端面与反渗透膜组(15)的一端接触，反渗透膜组(15)的另一端与反渗透装置(11)的内壁之间采用弹簧(16)连接，反渗透装置(11)的顶部设有取膜口(17)。
2.根据权利要求1所述的一种具有反渗透工艺的污水处理系统，其特征在于：所述的反渗透膜组(15)由若干张反渗透膜依次叠放而成。
3.根据权利要求1所述的一种具有反渗透工艺的污水处理系统，其特征在于：所述的取膜口(17)位于反渗透膜组(15)的上方。
说明书
一种具有反渗透工艺的污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体地说是一种具有反渗透工艺的污水处理系统。
背景技术
在进行达旗市政污水处理过程中，发现污水中总溶解性固体含量较高，采用常规的处理方法和装置，难以使处理过的污水达到标准。
因此，需要设计一种能够用于总溶解性固体含量较高的污水的处理系统。
发明内容
本实用新型的目的是克服现有技术的不足，提供了一种能够用于总溶解性固体含量较高的污水的处理系统。
为了达到上述目的，本实用新型是一种具有反渗透工艺的污水处理系统，其特征在于：混凝澄清池的出水口与变孔隙滤池的入水口连接，变孔隙滤池的出水口与中间池的入水口连接，中间池的出水口与提升泵的一端连接，提升泵的另一端分两路分别与换热器的入水口以及产水箱的入水口连接，换热器的出水口与超滤装置的入水口连接，超滤装置的出水口与超滤水箱的入水口连接，超滤水箱的出水口与保安过滤器的入水口之间采用供水泵连接，保安过滤器的出水口与反渗透装置的入水口之间采用高压泵连接，反渗透装置的出水口与产水箱的另一入水口连接，产水箱的出水口与产水泵连接。
所述的反渗透装置的内部横向贯穿有一根水管，反渗透装置的内部一端设有实心结构，实心结构的端面与反渗透膜组的一端接触，反渗透膜组的另一端与反渗透装置的内壁之间采用弹簧连接，反渗透装置的顶部设有取膜口。
所述的反渗透膜组由若干张反渗透膜依次叠放而成。
所述的取膜口位于反渗透膜组的上方。
本实用新型同现有技术相比，设计了污水处理设备，特别是反渗透装置，使总溶解性固体含量较高的污水在处理后，能够符合标准。此外，反渗透装置内设计了弹簧、反渗透模组和取膜口，便于将使用后失去功效的反渗透膜取出。
