申请日2015.06.12
公开(公告)日2015.10.14
IPC分类号C02F1/04
摘要
本实用新型公开了一种油封废水蒸煮罐，包括罐体，所述罐体下端设有蒸汽进口，顶部设有混合蒸汽出口、自由气体出口和毛油进油管，罐体底部设有出水管。本实用新型利用油脂密度小上浮的原理，封闭水面以下泛起的泡沫，使废水蒸煮罐内负压正常，杜绝了沸罐及溶剂跑冒现象;减少了溶剂消耗，提高了溶剂回收率;节约蒸汽用量，减少水资源浪费，保护了环境。

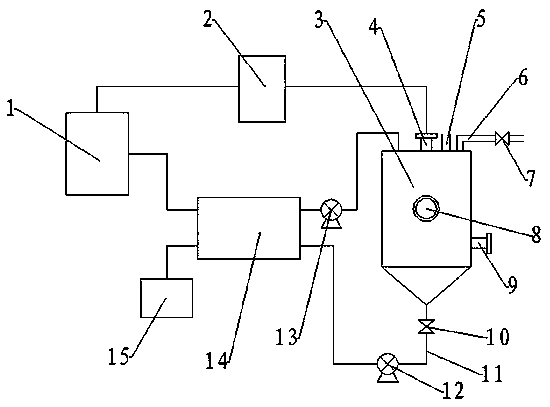

摘要附图
权利要求书
1.一种油封废水蒸煮罐，包括罐体，其特征在于：所述罐体下端设有蒸汽进口，顶部设有混合蒸汽出口、自由气体出口和毛油进油管，罐体底部设有出水管。
2.根据权利要求1所述的油封废水蒸煮罐，其特征在于：所述蒸煮罐还包括一台换热器，所述换热器分别与分水箱和蒸煮罐的出水管相连接，换热后即将被蒸煮的废水泵入废水蒸煮罐，废水蒸煮罐排出的废水进入水封池。
3.根据权利要求1或2所述的油封废水蒸煮罐，其特征在于：所述蒸煮罐的混合蒸汽出口与冷凝器连接，所述冷凝器与分水箱连接。
4.根据权利要求1或2所述的油封废水蒸煮罐，其特征在于：所述毛油进油管上设有进油阀门。
5.根据权利要求1或2所述的油封废水蒸煮罐，其特征在于：所述罐体底部的出水管上设有出水阀门。
6.根据权利要求1或2所述的油封废水蒸煮罐，其特征在于：所述罐体上设有视镜口。
说明书
一种油封废水蒸煮罐
技术领域
本实用新型属于化工设备领域，具体涉及一种油封废水蒸煮罐。
背景技术
溶剂混合气体进入分水箱，分离后的废水进入蒸煮罐进一步将废水中的溶剂提取出来，但由于分水箱在水洗溶剂气体时将气体里夹带的豆粕粉尘被水捕集下来，豆粕粉尘随废水进入蒸煮罐后，在蒸煮的过程中容易形成大量泡沫，造成蒸煮罐内部产生正压沸罐现象，导致溶剂跑冒，导致废水蒸煮罐的自由气体出口被泡沫堵塞，不得不停机清理，给生产造成严重影响。
实用新型内容
针对现有技术的不足，本实用新型的目的在于提供一种油封废水蒸煮罐，解决蒸煮罐沸罐现象及溶剂跑冒的问题，保障生产的连续性。
为解决上述技术问题，本实用新型采用的技术方案是：一种油封废水蒸煮罐，包括罐体，所述罐体下端设有蒸汽进口，顶部设有混合蒸汽出口、自由气体出口和毛油进油管，罐体底部设有出水管。
进一步的，所述蒸煮罐还包括一台换热器，所述换热器连接分水箱与蒸煮罐的出水管，换热后即将被蒸煮的废水泵入废水蒸煮罐，废水蒸煮罐排出的废水进入水封池。
进一步的，所述蒸煮罐的混合蒸汽出口与冷凝器连接，所述冷凝器与分水箱连接，从蒸煮罐出来的混合蒸汽经冷凝器冷凝后再进入分水箱，进一步分离，提取溶剂。
进一步的，所述毛油进油管上设有进油阀门，用于控制进入废水蒸煮罐内毛油的流量。
进一步的，所述罐体底部的出水管上设有出水阀门，用于控制蒸煮后废水从蒸煮罐流出进入水封池的速度。
进一步的，所述罐体上设有视镜口，用于观察罐体内混合液的液位。
本实用新型的有益效果是：
1、本实用新型利用油脂密度小上浮的原理，封闭水面以下泛起的泡沫，使废水蒸煮罐内负压正常，杜绝了沸罐及溶剂跑冒现象;
2、通过将带有溶剂的水混合液在蒸煮罐内蒸煮，通过蒸汽加热使液态溶剂转化为气态溶剂再尽心回收，减少了溶剂消耗，提高了溶剂回收率;
3、蒸煮罐排出的废水进入换热器，与即将被蒸煮的混合液换热，节约了蒸煮罐内加热蒸汽的用量;
4、分离出的水能够循环重复使用，节约了工艺水消耗，减少了水资源浪费，还保护了环境。
