申请日2015.06.12
公开(公告)日2015.10.14
IPC分类号C10J3/72; C02F1/02
摘要
本实用新型涉及废水处理装置技术领域，具体的说是一种新型煤气发生炉凝出废水环保处理装置，其包括煤气发生炉、电动机、泵、污水池、液面自动控制装置、行程开关、喷头、时间继电器，所述泵一端通过管道与喷头连接，所述喷头设置在煤气发生炉顶端，所述泵另一端通过管道设置在污水池中，所述污水池中设置有液位自动控制装置，所述液位自动控制装置与行程开关连接，所述行程开关与时间继电器连接，所述时间继电器与电动机连接，本实用新型可将污水循环，将生成的废水用泵重新抽入煤气发生炉内，让一定量的废水通过喷头以水雾的形式进入炉内，水在高温下气化成水蒸气，参与煤气发生炉内的反应，从而既使废水得到充分利用，又可以提高煤的燃烧效率。

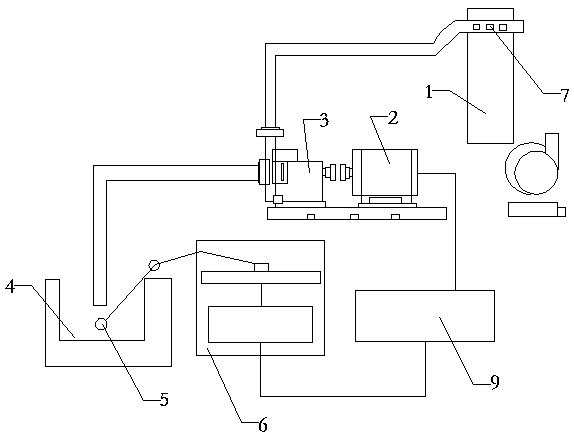

摘要附图
权利要求书
1.一种新型煤气发生炉凝出废水环保处理装置，其特征在于：其包括煤气发生炉、电动机、泵、污水池、液面自动控制装置、行程开关、喷头、时间继电器，所述泵一端通过管道与喷头连接，所述喷头设置在煤气发生炉顶端，所述泵另一端通过管道设置在污水池中，所述污水池中设置有液位自动控制装置，所述液位自动控制装置与行程开关连接，所述行程开关与时间继电器连接，所述时间继电器与电动机连接。
2. 根据权利要求1所述的一种新型煤气发生炉凝出废水环保处理装置，其特征在于：所述液面自动控制装置包括浮子、连杆、滑块、限位开关，所述浮子通过连杆连接有滑块，所述滑块与限位开关连接。
说明书
一种新型煤气发生炉凝出废水环保处理装置
【技术领域】
本实用新型涉及废水处理装置技术领域，具体的说是一种新型煤气发生炉凝出废水环保处理装置。
【背景技术】
产品的研发要注重节约能源保护环境，煤在燃烧时，会产生大量的废气，这些废气会对人们的健康造成很大的危害，由于煤在潮湿的情况下，燃烧的效率会有所提高，煤燃烧生成水和等废气，煤燃烧生成的水成气态，随排气管排出后遇冷凝结成液态水，形成废水排入水池中，煤在潮湿的情况下燃烧，煤中的水有两种参与反应的途径，一是水与煤中的碳反应，生成一氧化碳和氢气，可以助燃，二是水在高温下直接分解，生成氢气和氧气，可以助燃，煤在水含量在一定范围的情况下，可以燃烧的更充分，同时水蒸气可以降低燃烧层的温度，防止结渣，不会是大量热量被煤气带走，此外，煤的燃烧效率高，能连续生产。
因此，为克服上述技术的不足而设计出可将污水循环，将生成的废水用泵重新抽入煤气发生炉内，让一定量的废水通过喷头以水雾的形式进入炉内，水在高温下气化成水蒸气，参与煤气发生炉内的反应，从而既使废水得到充分利用，又可以提高煤的燃烧效率的一种新型煤气发生炉凝出废水环保处理装置，正是发明人所要解决的问题。。
【实用新型内容】
针对现有技术的不足，本实用新型的目的是提供一种新型煤气发生炉凝出废水环保处理装置，其可将污水循环，将生成的废水用泵重新抽入煤气发生炉内，让一定量的废水通过喷头以水雾的形式进入炉内，水在高温下气化成水蒸气，参与煤气发生炉内的反应，从而既使废水得到充分利用，又可以提高煤的燃烧效率，有非常好的实用价值。
本实用新型解决其技术问题所采用的技术方案是：一种新型煤气发生炉凝出废水环保处理装置，其包括煤气发生炉、电动机、泵、污水池、液面自动控制装置、行程开关、喷头、时间继电器，所述泵一端通过管道与喷头连接，所述喷头设置在煤气发生炉顶端，所述泵另一端通过管道设置在污水池中，所述污水池中设置有液位自动控制装置，所述液位自动控制装置与行程开关连接，所述行程开关与时间继电器连接，所述时间继电器与电动机连接。
进一步，所述液面自动控制装置包括浮子、连杆、滑块、限位开关，所述浮子通过连杆连接有滑块，所述滑块与限位开关连接。
本实用新型的有益效果是：
本实用新型可将污水循环，将生成的废水用泵重新抽入煤气发生炉内，让一定量的废水通过喷头以水雾的形式进入炉内，水在高温下气化成水蒸气，参与煤气发生炉内的反应，从而既使废水得到充分利用，又可以提高煤的燃烧效率。
