申请日2015.07.14
公开(公告)日2015.12.30
IPC分类号C02F1/36
摘要
本实用新型涉及超声波废水处理装置，可有效解决现有超声水处理技术费用高，处理效果不好的问题，其解决的技术方案是，包括容器箱、循环泵和超声发生器，容器箱上口部有密封盖，容器箱上部一侧有出水管口，与出水口相对应的容器箱另一侧的下部有进水管口，超声发生器固定在容器箱内底面上，出水管口下部的侧壁上有废水循环出口及废水循环进口，废水循环出口和废水循环进口之间装有废水循环管，废水循环管上装有用于废水循环的水泵，废水循环进口与进水管口在同一水平面上，并高于超声发生器顶面，本实用新型结构简单，新颖独特，安装使用方便，成本低，使用效果好，有效用于对废水的处理，有良好的经济和社会效益。
权利要求书

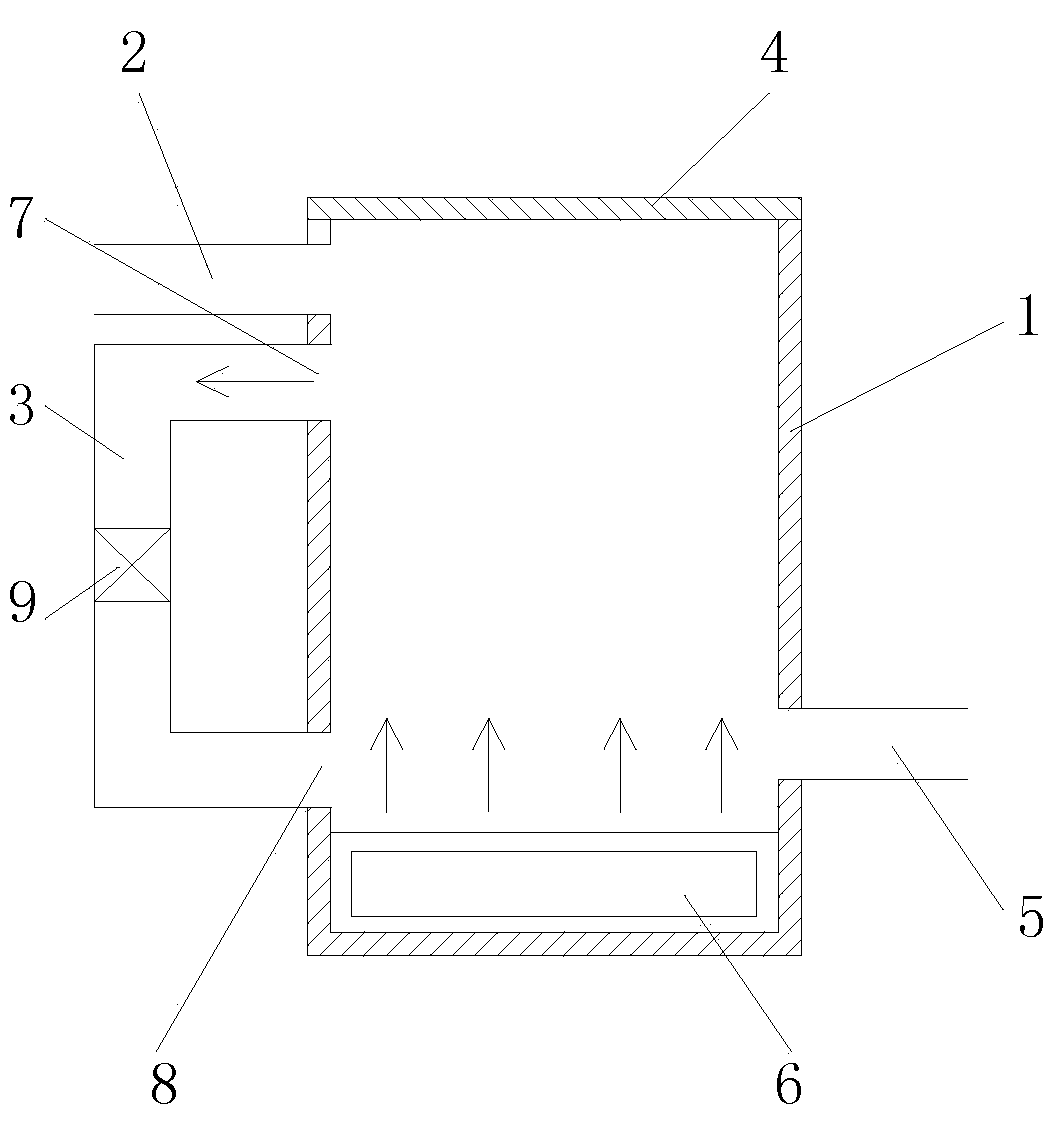

1.一种超声波废水处理装置，包括容器箱、循环泵和超声发生器，其特征在于，容器箱(1)上口部有密封盖(4)，容器箱上部一侧有出水管口(2)，与出水口相对应的容器箱另一侧的下部有进水管口(5)，超声发生器(6)固定在容器箱内底面上，出水管口下部的侧壁上有废水循环出口(7)及废水循环进口(8)，废水循环出口和废水循环进口之间装有废水循环管(3)，废水循环管上装有用于废水循环的水泵(9)，废水循环进口与进水管口在同一水平面上，并高于超声发生器顶面。
2.根据权利要求1所述的超声波废水处理装置，其特征在于，所述的容器箱为圆柱形、长方形或球形。
3.根据权利要求1所述的超声波废水处理装置，其特征在于，所述的超声发生器频率为20-300KHz。
4.根据权利要求1所述的超声波废水处理装置，其特征在于，所述的废水循环管的截面为圆形或方形，并呈开口的矩形，两端分别连通废水循环出口和废水循环进口，与水泵构成处理废水的循环结构。
说明书
一种超声波废水处理装置
技术领域
本实用新型涉及废水处理，特别是一种超声波废水处理装置。
背景技术
随着国家对环境政策的收紧，水污染问题日益受到人们的关注。随着污水处理标准的不断提高，对污水处理效果和效率都提出了更高的要求。原有的污水处理工艺和污水处理设备渐渐无法满足污水处理要求。对于运用生物处理法进行污水处理的企业，若仅采用现有技术，设备投入和运行费用都很昂贵，严重影响了企业经济效益。
超声降解水中有机污染物的研究始于20世纪90年代，超声波技术具有高效、少污染甚至无二次污染的特点，是一项新型水处理技术。超声技术集高级氧化、热解、超临界氧化等效应于一体，降解速度快、能将水中有机污染物转变成二氧化碳、水、无机离子或比未处理有机物毒性小易降解的物质，在处理难生物降解有机污染物方面具有显著优势。
超声波可以产生具有强氧化性的自由基，有助于废水中有机物的降解，减少废水处理所需化学药品的添加量，降低废水处理成本。另外，超声波可以破碎废水中残留的细菌，消除废水处理后续污泥的异味，废水污泥中细菌的破碎可以明显降低后续污泥的含水量，提高污泥的燃烧值，有助于污泥的焚烧处理。
现有超声废水处理技术，多将超声发生器设置于生物处理设施上，导致超声波无法辐照所有废水。超声辐照面积的增加，也导致超声声强的降低，严重影响了超声作用效率。同时，增大了超声废水处理的能耗，增大固定资产投入，并超声处理效果不佳。
发明内容
针对上述情况，为克服现有技术的缺陷，本实用新型提供了一种超声波废水处理装置，可有效解决现有超声水处理技术费用高，处理效果不好的问题。
本实用新型解决的技术方案是，包括容器箱、循环泵和超声发生器，容器箱上口部有密封盖，容器箱上部一侧有出水管口，与出水口相对应的容器箱另一侧的下部有进水管口，超声发生器固定在容器箱内底面上，出水管口下部的侧壁上有废水循环出口及废水循环进口，废水循环出口和废水循环进口之间装有废水循环管，废水循环管上装有用于废水循环的水泵，废水循环进口与进水管口在同一水平面上，并高于超声发生器顶面。
本实用新型结构简单，新颖独特，安装使用方便，成本低，使用效果好，有效用于对废水的处理，有良好的经济和社会效益。
