申请日2015.06.24
公开(公告)日2015.12.16
IPC分类号C02F5/00
摘要
本实用新型提供了一种空调全自动水处理配药系统，主体为空调冷却塔，空调冷却塔的补水口通过自来水管与外部水源导通，还包括药剂投放单元，在冷却塔补水管上与药剂投放单元上分别安装流量传感器，采用PLC编程控制，当冷却塔补水量达到1m3时，启动自吸水泵，投药量达到80-100克时，停止运行自吸水泵，由此反复运行，即可解决自动投药运行，投药比例精度非常高。自来水管上配合设置有流量传感器B，流量传感器B通过控制线与PLC控制电箱电连接，通过PLC控制电箱对自来水管中的自来水流量进行管控，综合药剂输送管中药剂流量对药剂的投放量进行更加合理的调整。

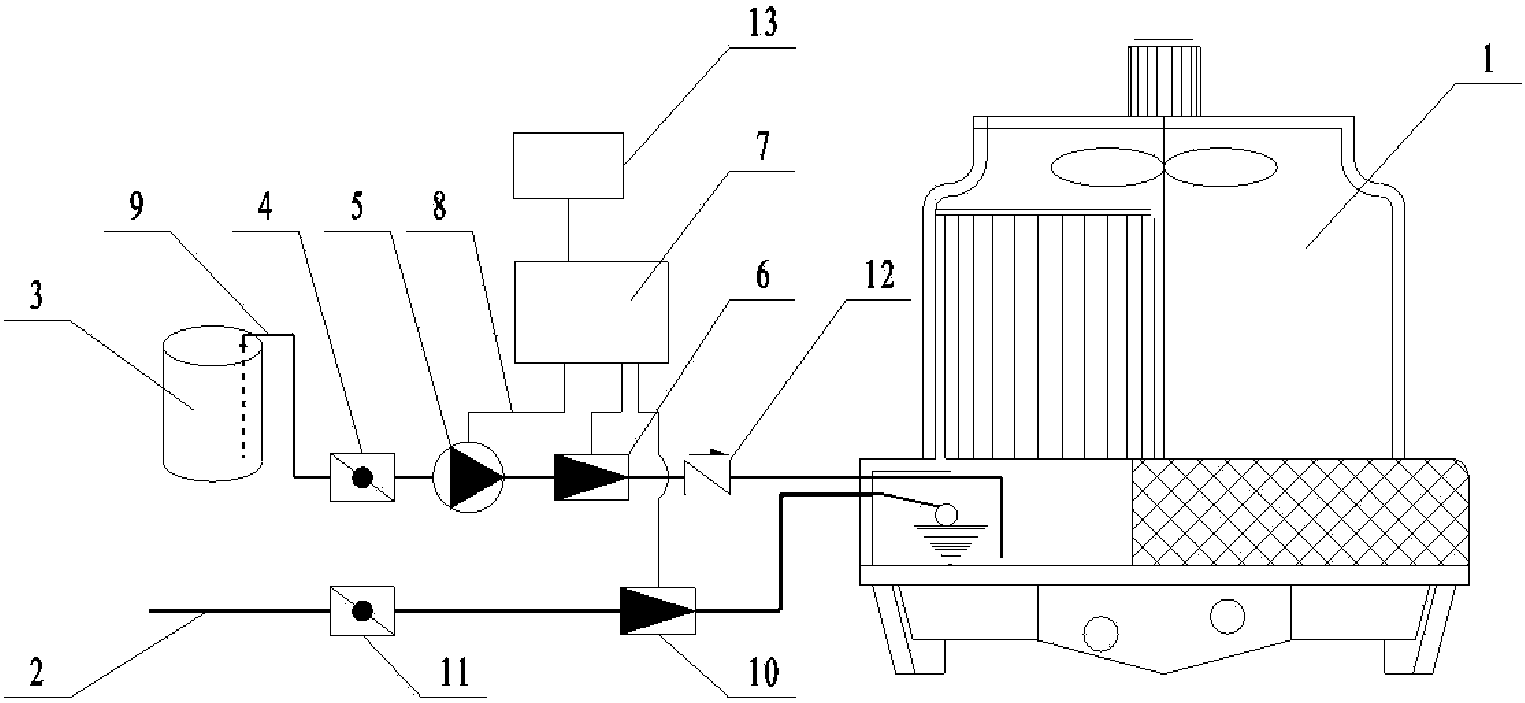

摘要附图
权利要求书
1.一种空调全自动水处理配药系统，主体为空调冷却塔(1)，所述 空调冷却塔(1)的补水口通过自来水管(2)与外部水源导通，其特 征在于：还包括药剂投放单元，所述药剂投放单元包括药剂桶(3)、 阀门A(4)、自吸水泵(5)、流量传感器A(6)、PLC控制电箱 (7)、控制线(8)及药剂输送管(9)，所述药剂桶(3)通过药剂 输送管(9)与空调冷却塔(1)连接，在药剂输送管(9)上自靠近 药剂桶(3)一端依次设置阀门A(4)、自吸水泵(5)及流量传感 器A(6)，所述自吸水泵(5)及流量传感器A(6)分别通过控制 线(8)与PLC控制电箱(7)电连接。
2.根据权利要求1所述的一种空调全自动水处理配药系统，其特征 在于：所述自来水管(2)上配合设置有流量传感器B(10)，所述 流量传感器B(10)通过控制线(8)与PLC控制电箱(7)电连接。
3.根据权利要求1所述的一种空调全自动水处理配药系统，其特征 在于：还包括阀门B(11)，所述阀门B(11)配合设置在自来水管 (2)上。
4.根据权利要求1所述的一种空调全自动水处理配药系统，其特征 在于：还包括单向阀(12)，所述单向阀(12)配合设置在药剂输送 管(9)上，单向阀(12)设置位置位于流量传感器A(6)与空调冷 却塔(1)之间。
5.根据权利要求1所述的一种空调全自动水处理配药系统，其特征 在于：还包括无线信号发生器(13)，所述无线信号发生器(13)通 过控制线(8)与PLC控制电箱(7)电连接。
说明书
一种空调全自动水处理配药系统
技术领域：
本实用新型涉及空调设备，尤其涉及一种空调全自动水处理配药 系统。
背景技术：
空调冷却塔的是将中央空调产生的大量热水，通过冷却塔将热水 分散，通过空气流动直接热传递和液体水转化为气态吸收大量热量， 而被大气带走，使得水温得以降低，水被回收循环使用的装置。空调 冷却塔主要用于大型购物广场和大厦等需要用到中央空调的地方，空 调冷却塔大多采用机械通风形式增加冷却塔空气流动。机械通风冷却 塔具有冷却能力强，冷却水量大等特点。
当空调冷却塔运行时，水分不断蒸发，自来水不断补入冷却塔中， 水中钠离子、钙离子等离子不断被浓缩，这些离子就会在管道内壁结 垢，同时也存在腐蚀;这时需要往水中加入缓蚀阻垢剂，投加量为： 80～100mg/L，本药剂主要由膦羧酸、磺化共聚物、锌盐以及铜缓蚀 剂等组成，其中膦羧酸及共聚物，能在较高PH下，起到锌稳定剂作 用，防止锌盐在金属表面以氢氧化锌形式析出为锌垢。另外膦羧酸及 磺化共聚物还具有优良缓蚀及卓越的阻垢分散性能，在防止碳酸钙 垢、磷酸钙垢析出的同时，对铁氧化物也有良好分散性能。故在高 PH下运行，也能使金属表面形成一层薄而较致密的防蚀膜，从而抑 制了金属腐蚀。但是由于人工投药。需不停的去看自来水补水水表， 再根据补水量计算出投药量，然后将药剂用电子称称出所需的药剂投 入冷却塔中，按照每吨自来水投药80克，每天投药次数少则4-5次， 多则几十次，工作量非常大;还有一种方式投药是采用定量泵，是事 先观察冷却塔1天大约会补多少吨水，按照每天的补水量计算出每天 的投药量，再采用定量泵调节好投药流量，使流量达到每天的投药量， 这样就解决了人工投药的麻烦，但同时也产生了投药量不准的困扰， 因为冷却塔的补水补水每天都一样的，因为在炎热的夏天补水量就非 常大，下雨天和天气凉爽的季节补水量就会少很多，而定量泵的流量 是不会改变的，这样投药就不成比例了，要不投药多了，水处理成本 高，要不投药少了，水处理起不到效果。现有技术缺点有二个：一是 人工投药，工作量非常大;二是定量泵投药比例控制不了，要不投药 多了，水处理成本高，要不投药少了，水处理起不到效果。
实用新型内容：
为了解决上述问题，本实用新型提供了在冷却塔补水管上与药剂 投放单元上分别安装流量传感器，采用PLC编程控制，当冷却塔补水 量达到1m3时，启动自吸水泵，投药量达到80-100克时，停止运行 自吸水泵，由此反复运行，即可解决自动投药运行，投药比例精度非 常高的技术方案：
一种空调全自动水处理配药系统，主体为空调冷却塔，空调冷却 塔的补水口通过自来水管与外部水源导通，还包括药剂投放单元，药 剂投放单元包括药剂桶、阀门A、自吸水泵、流量传感器A、PLC控 制电箱、控制线及药剂输送管，药剂桶通过药剂输送管与空调冷却塔 连接，在药剂输送管上自靠近药剂桶一端依次设置阀门A、自吸水泵 及流量传感器A，自吸水泵及流量传感器A分别通过控制线与PLC 控制电箱电连接。
作为优选，自来水管上配合设置有流量传感器B，流量传感器B 通过控制线与PLC控制电箱电连接。
作为优选，还包括阀门B，阀门B配合设置在自来水管上。
作为优选，还包括单向阀，单向阀配合设置在药剂输送管上， 单向阀设置位置位于流量传感器A与空调冷却塔之间。
作为优选，还包括无线信号发生器，无线信号发生器通过控制 线与PLC控制电箱电连接。
本实用新型的有益效果在于：
(1)本实用新型在冷却塔补水管上与药剂投放单元上分别安装流量 传感器，采用PLC编程控制，当冷却塔补水量达到1m3时，启动自吸 水泵，投药量达到80-100克时，停止运行自吸水泵，由此反复运行， 即可解决自动投药运行，投药比例精度非常高。
(2)本实用新型中自来水管上配合设置有流量传感器B，流量传感 器B通过控制线与PLC控制电箱电连接，通过PLC控制电箱对自来 水管中的自来水流量进行管控，综合药剂输送管中药剂流量对药剂的 投放量进行更加合理的调整。
(3)实用新型中还包括阀门B，阀门B配合设置在自来水管上，在 空调设备处于闲时待用状态下时，可人为将自来水管进行流量调整或 者关闭操作，避免水资源过度浪费。
(4)在本实用新型中还包括单向阀，单向阀配合设置在药剂输送管 上，单向阀设置位置位于流量传感器A之后，防止药剂倒灌，减少 药剂使用量，有效提高其使用效率。
(5)实用新型中还包括无线信号发生器，无线信号发生器通过控制 线与PLC控制电箱电连接，通过PLC控制电箱发现设备运转异常后 可通过无线信号发生器向指定终端发送报警信息，使得相关人员能够 及时了解设备运行状况，并进行维护与检修。
