申请日2015.06.24
公开(公告)日2015.12.09
IPC分类号C02F9/14
摘要
本实用新型涉及水处理技术领域，尤其是一种酸性废水的净化处理系统。一种酸性废水的净化处理系统，包括依次设置的调节池、斜管沉淀池、水解酸化池、接触氧化池、二沉池、清水池、多介质过滤器、保安过滤器、高压泵和RO系统，所述调节池包括混凝池和位于混凝池上方的三个药池，所述水解酸化池包括PH回调槽和位于PH回调槽上的第一硫酸池，所述PH回调槽和接触氧化池内设有组合填料，所述接触氧化池底部设有微孔曝气器，所述清水池上方设有第二硫酸池。整个系统趋于完善、合理，预处理和生化处理互相作用，互为补充，确保整套工艺流程技术的先进性，经济的合理性。

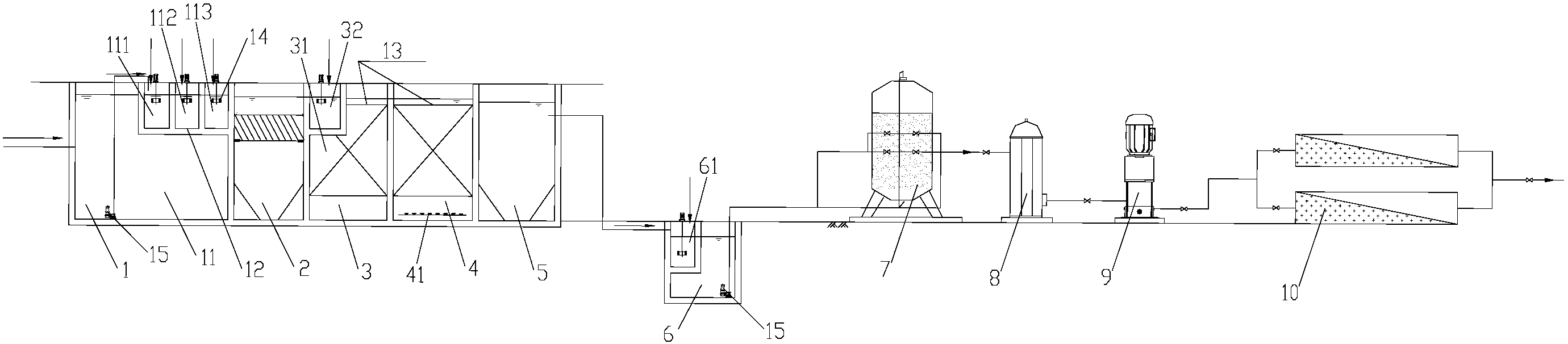

摘要附图
权利要求书
1.一种酸性废水的净化处理系统，其特征在于：包括依次设置的调节池(1)、斜管沉淀池(2)、水解酸化池(3)、接触氧化池(4)、二沉池(5)、清水池(6)、多介质过滤器(7)、保安过滤器(8)、高压泵(9)和RO系统(10)，所述调节池(1)包括混凝池(11)和位于混凝池(11)上方的三个药池(12)，所述水解酸化池(3)包括PH回调槽(31)和位于PH回调槽(31)上的第一硫酸池(32)，所述PH回调槽(31)和接触氧化池(4)内设有组合填料(13)，所述接触氧化池(4)底部设有微孔曝气器(41)，所述清水池(6)上方设有第二硫酸池(61)。
2.根据权利要求1所述的一种酸性废水的净化处理系统，其特征在于：所述混凝池(11)上方的三个药池分别为亚硝酸钠池(111)、石灰池(112)和聚丙烯酰胺池(113)。
3.根据权利要求2所述的一种酸性废水的净化处理系统，其特征在于：所述亚硝酸钠池(111)、石灰池(112)、聚丙烯酰胺池(113)、第一硫酸池(32)和第二硫酸池(61)上均设有搅拌器(14)。
4.根据权利要求1所述的一种酸性废水的净化处理系统，其特征在于：所述混凝池(11)和清水池(6)的底部设有水泵(15)。
说明书
一种酸性废水的净化处理系统
技术领域
本实用新型涉及水处理技术领域，尤其是一种酸性废水的净化处理系统。
背景技术
化工厂、金属表面处理行业及电镀行业等制酸用酸过程中，会大量排出酸 性废水。酸性废水若直接排放，会成了严重的环境污染。因此酸性废水必须处 理达到排放标准后才能排放或回收利用。
实用新型内容
本实用新型要解决的技术问题是：基于上述问题，提供一种酸性废水的净 化处理系统。
本实用新型解决其技术问题所采用的技术方案是：一种酸性废水的净化处 理系统，包括依次设置的调节池、斜管沉淀池、水解酸化池、接触氧化池、二 沉池、清水池、多介质过滤器、保安过滤器、高压泵和RO系统，所述调节池包 括混凝池和位于混凝池上方的三个药池，所述水解酸化池包括PH回调槽和位于 PH回调槽上的第一硫酸池，所述PH回调槽和接触氧化池内设有组合填料，所述 接触氧化池底部设有微孔曝气器，所述清水池上方设有第二硫酸池。
进一步地，所述混凝池上方的三个药池分别为亚硝酸钠池、石灰池和聚丙 烯酰胺池。亚硝酸钠与酸性废水中和反应，再通过石灰凝胶，最后经亚硝酸钠 絮凝。
进一步地，所述亚硝酸钠池、石灰池、聚丙烯酰胺池、第一硫酸池和第二 硫酸池上均设有搅拌器。
进一步地，所述混凝池和清水池的底部设有水泵。通过水泵可以将液体抽 到药池中进行反应。
本实用新型的有益效果是：整个系统趋于完善、合理，预处理和生化处理 互相作用，互为补充，确保整套工艺流程技术的先进性，经济的合理性。
