申请日2015.06.24
公开(公告)日2015.12.02
IPC分类号C02F9/02; F25B30/06
摘要
本发明涉及一种利用城市原生污水作为冷、热源，对建筑物进行供暖、空调的污水源热泵空调系统的污水取水井及其引退水方法，污水取水井由污水进水口、取水井主体、沉淀区、污杂物隔离墙、污泥隔离墙、污水提升泵、取水支管、取水区、混水管管口、过滤网、排污管、污泥泵、污水出水口组成。
摘要附图
权利要求书
1.本发明的一种污水源热泵空调系统污水取水井，其特征在于由污水进水口(1)、取水 井主体(2)、沉淀区(3)、污杂物隔离墙(4)、污泥隔离墙(5)、污水提升泵(6)、取水支 管(7)、取水区(8)、混水管管口(9)、过滤网(10)、排污管(11)、污泥泵(12)、污水出 水口(13)组成，污水提升泵(6)运行时，未经处理的原生污水由污水进水口(1)进入沉 淀区(3)，原生污水中较轻的飘浮的污杂物被污杂物隔离墙(4)拦截飘浮在水面上方，含有 较重的污杂物及泥沙的原生污水则顺着污杂物隔离墙(4)向取水井底部方向下行，在底部沿 着污杂物隔离墙(4)折流，较重的污杂物及泥沙沉积于沉淀区(3)底部，含有较少污杂物 的污水继续沿着污杂物隔离墙(4)和污泥隔离墙(5)组成的通道上行，并通过过滤网(10) 过滤后进入取水区(8)，再由污水提升泵(6)提升后输出取水井。
2.根据权利要求1所述的一种污水源热泵空调系统污水取水井，其特征在于污杂物隔离 墙(4)、过滤网(10)、污泥隔离墙(5)组成隔离面，将污水取水井内部空间竖向分成两个 区域，一部分为沉淀区(3)，另一部分为取水区(8)，污水取水井内原生污水通过沉淀区(3) 与取水区(8)之间的过滤网(10)相通。
3.根据权利要求1所述的一种污水源热泵空调系统污水取水井，其特征在于污杂物隔离 墙(4)与污泥隔离墙(5)竖向叠加，叠加高度H≥200mm，原生污水中含有较重的污杂物及 泥沙沉淀于沉淀区(10)底部，并由污泥泵(12)定时排出。
4.根据权利要求1所述的一种污水源热泵空调系统污水取水井，其特征在于污水进水口 (1)与污水出水口(13)在污水取水井井壁的同一侧，原生污水由污水进水口(1)进入沉 淀区(3)，此时沉淀区(1)相当于通管，较轻的飘浮的污杂物同原生污水一同由污水出水口 (13)流出沉淀区(3)。
5.权利要求1所述的一种污水源热泵空调系统污水取水井的另一种结构，其特征在于污 水进水口(1)与污水出水口(13)在污水取水井井壁的两侧，水平对应，原生污水由污水进 水口(1)进入沉淀区(3)，此时沉淀区(3)相当于通管，较轻的飘浮的污杂物同原生污水 一同由污水出水口(13)流出沉淀区(3)。
6.一种包含权利要求1所述的污水取水井及具有上述取水井的引退水系统，污水干渠 (15)与污水取水井有一定的距离L，L≥3m，原生污水由污水干渠(15)通过污水进水管(1) 依靠重力流入沉淀区(3)，原生污水中较轻的飘浮的污杂物被污杂物隔离墙(4)拦截飘浮在 水面上方，污水提升泵(6)运行时，沉淀区(3)水面下降，含有较重的污杂物及泥沙的原 生污水则顺着污杂物隔离墙(4)向取水井底部方向下行，在底部沿着污杂物隔离墙(4)折 流，较重的污杂物及泥沙沉积于沉淀区(3)底部，含有较少污杂物的污水继续沿着污杂物隔 离墙(4)和污泥隔离墙(5)组成的通道上行，并通过过滤网(10)进入取水区(8)，再由 污水提升泵(6)提升后通过取水支管(7)、取水总管(18)进入污水换热器(19)与工质换 热，取水支管(7)关断阀(17)与同一支管上的水泵联动，水泵开时，与其对应的取水支管 (7)上的关断阀(17)开，水泵关时，与其对应的取水支管(7)上的关断阀(17)关，换 热后的原生污水通过污水退水管(20)退到污水干渠下游，依靠重力流入沉淀区(3)的原生 污水水量不足时，污水混水管(21)上的混水管关断阀(22)开启，污水退水管(20)中的 一部分原生污水分流到取水区(8);污水提升泵(6)不运行时，沉淀区(3)水面上升，原 生污水由污水进水口(1)进入沉淀区(3)，此时沉淀区(3)相当于通管，较轻的飘浮的污 杂物同原生污水一同由污水出水口(13)流出沉淀区(3)，流入污水干渠(15);沉淀于沉淀 区(3)底部的污泥由污泥泵(12)定时通过排污管(11)、污水退水管(20)排入污水干渠 (15)。
7.一种包含权利要求5所述的污水取水井及具有上述取水井的引退水系统，污水干渠 (15)横向穿过污水取水井的沉淀区(3)，原生污水由污水干渠(15)通过污水进水管(1) 依靠重力流入沉淀区(3)，原生污水中较轻的飘浮的污杂物被污杂物隔离墙(4)拦截飘浮在 水面上方，污水提升泵(6)运行时，沉淀区(3)水面下降，含有较重的污杂物及泥沙的原 生污水则顺着污杂物隔离墙(4)向取水井底部方向下行，在底部沿着污杂物隔离墙(4)折 流，较重的污杂物及泥沙沉积于沉淀区(3)底部，含有较少污杂物的污水继续沿着污杂物隔 离墙(4)和污泥隔离墙(5)组成的通道上行，并通过过滤网(10)进入取水区(8)，再由 污水提升泵(6)提升后通过取水支管(7)、取水总管(18)进入污水换热器(19)与工质换 热，取水支管(7)关断阀(17)与同一支管上的水泵联动，水泵开时，与其对应的取水支管 (7)上的关断阀(17)开，水泵关时，与其对应的取水支管(7)上的关断阀(17)关，换 热后的原生污水通过污水退水管(20)退到污水干渠下游，依靠重力流入沉淀区(3)的原生 污水水量不足时，污水混水管(21)上的混水管关断阀(22)开启，污水退水管(20)中的 一部分原生污水分流到取水区(8);污水提升泵(6)不运行时，沉淀区(3)水面上升，原 生污水由污水进水口(1)进入沉淀区(3)，此时沉淀区(3)相当于通管，较轻的飘浮的污 杂物同原生污水一同由污水出水口(13)流出沉淀区(3)，流入污水干渠(15);沉淀于沉淀 区(3)底部的污泥由污泥泵(12)定时通过排污管(11)排入污水干渠(15)。
说明书
一种污水源热泵空调系统污水取水井及具有上述取水井的引退水系统
技术领域
本发明涉及一种利用城市原生污水作为冷、热源，对建筑物进行供暖、空调的污水源热 泵空调系统的污水取水井及其引退水方法。
背景技术
在利用城市原生污水作为热泵低位冷热源，为建筑物供暖空调具有重要的节能与环保价 值，是缓解能源消耗紧张、减轻环境污染的有效途径之一，但原生污水中含有大量较大尺寸 的污杂物，如果不对污水提升泵前端的原生污水进行任何处理，直接进入污水提升泵，势必 造成污水提升泵吸水口堵塞，整个系统无法正常运行。
城市原生污水中含有大量的毛发、纤维、泥沙等物质，原生污水进入取水井后流速降低， 这些物质中较重的将会沉积在取水井井底，随着时间的积累取水井内的泥沙等物质会沉积的 越来越多，积聚到一定的厚度时，会影响污水取水泵的正常运行，整个系统也会受其影响。
另外，城市原生污水中含有较轻的污杂物会飘浮在取水井水面上，系统运行时间较长时， 较轻的污杂物厚度会不断向下增加，增加到一定厚度时，会影响污水取水泵的正常运行，整个 系统也会受影响。
发明内容
为解决原生污水堵塞污水取水泵，本发明提供了一种污水源热泵空调系统污水取水井及 具有上述取水井的引退水系统。
应用原理：

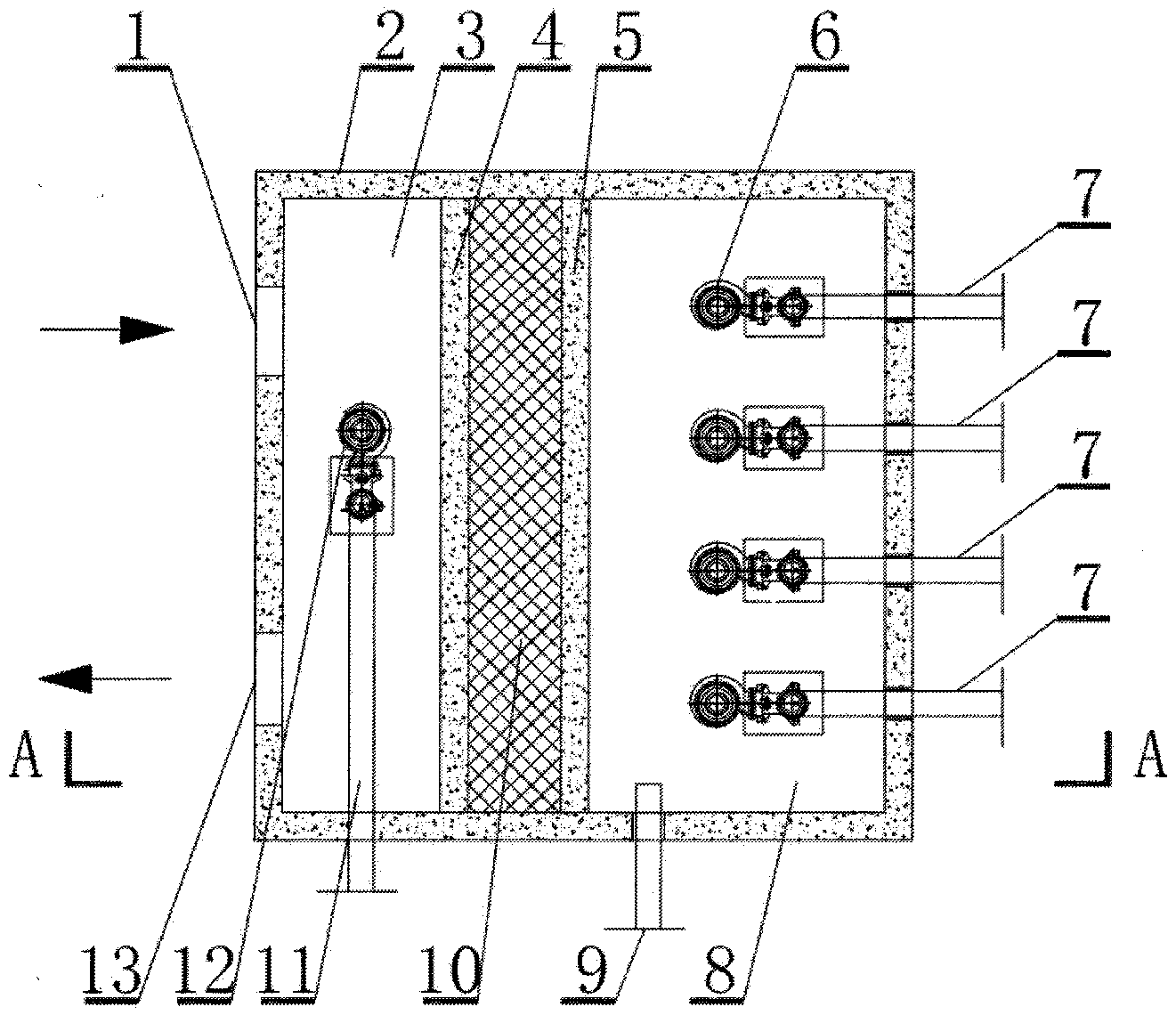

1、如图1、图3所示，本发明的污水取水井由污水进水口、取水井主体、沉淀区、污杂 物隔离墙、污泥隔离墙、污水提升泵、取水支管、取水区、混水管管口、过滤网、排污管、 污泥泵、污水出水口组成，污水提升泵运行时，未经处理的原生污水由污水进水口进入沉淀 区，原生污水中较轻的飘浮的污杂物被污杂物隔离墙拦截飘浮在水面上方，含有较重的污杂 物及泥沙的原生污水则顺着污杂物隔离墙向取水井底部方向下行，在底部沿着污杂物隔离墙 折流，较重的污杂物及泥沙沉积于沉淀区底部，含有较少污杂物的污水继续沿着污杂物隔离 墙和污泥隔离墙组成的通道上行，并通过过滤网过滤后进入取水区，再由污水提升泵提升后 输出取水井。
2、如图3所示，污杂物隔离墙、过滤网、污泥隔离墙组成隔离面，将污水取水井内部空 间竖向分成两个区域，一部分为沉淀区，另一部分为取水区，污水取水井内原生污水通过沉 淀区与取水区之间的过滤网相通。
3、如图3所示，污杂物隔离墙与污泥隔离墙竖向叠加，叠加高度H≥200mm，原生污水 中含有较重的污杂物及泥沙沉淀于沉淀区底部，并由污泥泵定时排出。
4、如图1、图3所示，污水进水口与污水出水口在取水井井壁的同一侧，原生污水由污 水进水口进入沉淀区，此时沉淀区相当于通管，较轻的飘浮的污杂物同原生污水一同由污水 出水口流出沉淀区。
5、如图2、图4所示，本发明的另一种结构，污水进水口与污水出水口在取水井井壁的 两侧，水平对应，原生污水由污水进水口进入沉淀区，此时沉淀区相当于通管，较轻的飘浮 的污杂物同原生污水一同由污水出水口流出沉淀区。
6、如图1、图4所示，一种包含污水取水井及具有上述取水井的引退水系统，污水干渠 与污水取水井有一定的距离L，L≥3m，原生污水由污水干渠通过污水进水管依靠重力流入沉 淀区，原生污水中较轻的飘浮的污杂物被污杂物隔离墙拦截飘浮在水面上方，污水提升泵运 行时，沉淀区水面下降，含有较重的污杂物及泥沙的原生污水则顺着污杂物隔离墙向取水井 底部方向下行，在底部沿着污杂物隔离墙折流，较重的污杂物及泥沙沉积于沉淀区底部，含 有较少污杂物的污水继续沿着污杂物隔离墙和污泥隔离墙组成的通道上行，并通过过滤网进 入取水区，再由污水提升泵提升后通过取水支管、取水总管进入污水换热器与工质换热，取 水支管关断阀与同一支管上的水泵联动，水泵开时，与其对应的取水支管上的关断阀开，水 泵关时，与其对应的取水支管上的关断阀关，换热后的原生污水通过污水退水管退到污水干 渠下游，依靠重力流入沉淀区的原生污水水量不足时，污水混水管上的混水管关断阀开启， 污水退水管中的一部分原生污水分流到取水区;污水提升泵不运行时，沉淀区水面上升，原 生污水由污水进水口进入沉淀区，此时沉淀区相当于通管，较轻的飘浮的污杂物同原生污水 一同由污水出水口流出沉淀区，流入污水干渠;沉淀于沉淀区底部的污泥由污泥泵定时通过 排污管、污水退水管排入污水干渠。
7、如图2、图5、图7所示，一种包含污水取水井及具有上述取水井的引退水系统， 污水干渠横向穿过污水取水井的沉淀区，原生污水由污水干渠通过污水进水管依靠重力流入 沉淀区，原生污水中较轻的飘浮的污杂物被污杂物隔离墙拦截飘浮在水面上方，污水提升泵 运行时，沉淀区水面下降，含有较重的污杂物及泥沙的原生污水则顺着污杂物隔离墙向取水 井底部方向下行，在底部沿着污杂物隔离墙折流，较重的污杂物及泥沙沉积于沉淀区底部， 含有较少污杂物的污水继续沿着污杂物隔离墙和污泥隔离墙组成的通道上行，并通过过滤网 进入取水区，再由污水提升泵提升后通过取水支管、取水总管进入污水换热器与工质换热， 取水支管关断阀与同一支管上的水泵联动，水泵开时，与其对应的取水支管上的关断阀开， 水泵关时，与其对应的取水支管上的关断阀关，换热后的原生污水通过污水退水管退到污水 干渠下游，依靠重力流入沉淀区的原生污水水量不足时，污水混水管上的混水管关断阀开启， 污水退水管中的一部分原生污水分流到取水区;污水提升泵不运行时，沉淀区水面上升，原 生污水由污水进水口进入沉淀区，此时沉淀区相当于通管，较轻的飘浮的污杂物同原生污水 一同由污水出水口流出沉淀区，流入污水干渠;沉淀于沉淀区底部的污泥由污泥泵定时通过 排污管排入污水干渠。
