申请日2015.06.24
公开(公告)日2015.12.16
IPC分类号E03D5/08
摘要
本实用新型为脚踏式自动废水冲水器，所属技术领域为厕所的冲水装置，其特征在于：脚踏板(1)与活塞杆(2)相连，活塞杆(2)伸进压力缸(3)与其内的活塞板(6)连接，活塞板(6)与缸底板连有弹簧(5)，缸底板有出气孔(301)，在压力缸(3)缸壁上方处有分别有向缸外开启的单向阀(301)和向缸内开启的单向阀(302)，分别与连有便池的出水管(4)和连有废水储池(7)的废水管(8)连接。本实用新型结构简单、制作容易、成本低廉、易于推广。使用水可以完全为生活废水，并且废水储池可与地面保持水平，可收集生活中难以收集的废水，如洗澡水。还能做到便后无电自动冲水，能有效地利用生活废水，极大的节约能源。

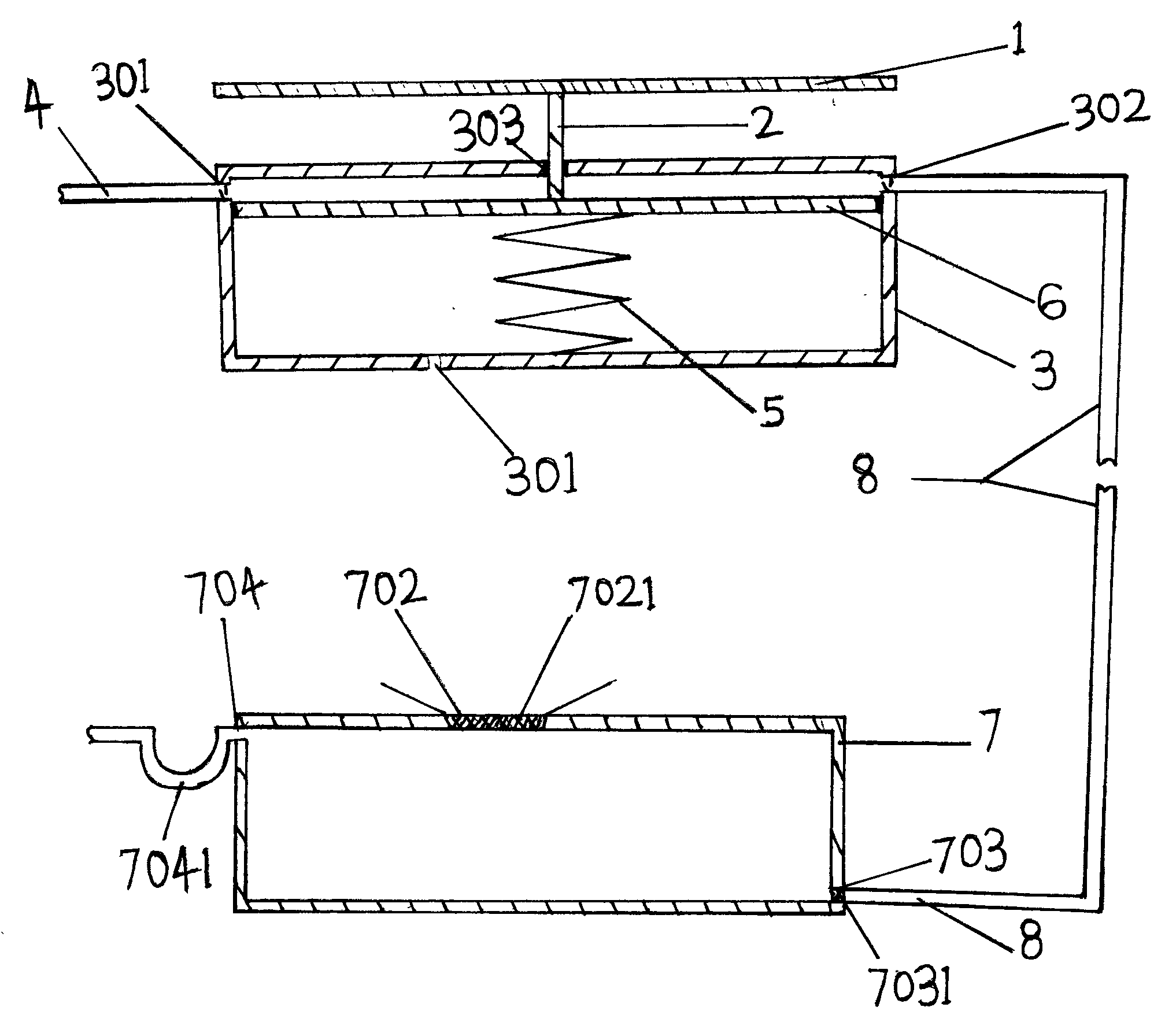

摘要附图
权利要求书
1.脚踏式自动废水冲水器，包括脚踏板(1)、活塞杆(2)、压力缸(3)、出水管(4)、废水管(8)、 废水储池(7)，其特征在于：脚踏板(1)与活塞杆(2)相连，脚踏板(1)与活塞杆(2)一端紧密固定连接， 活塞杆(2)穿过插杆孔(303)伸进压力缸，与压力缸(3)内的活塞板(6)紧密固定连接，活塞杆(2) 与插杆孔(303)密封接触，活塞板(6)在压力缸(3)内与压力缸(3)的缸壁密封接触，活塞板(6) 与压力缸(3)缸底板之间连有弹簧(5)，弹簧(5)一端与压力缸(3)底板固定连接，弹簧(5)另一端 与活塞板(6)固定连接，压力缸(3)底板有出气孔(301)，出气孔(301)与大气相通，活塞杆(2)与活 塞板(6)在垂直于压力缸(3)顶板方向往复运动，在压力缸(3)一侧缸壁上靠近压力缸(3)缸顶处与 向缸外开启的单向阀(301)一端紧密固定连接，该单向阀(301)与压力缸(3)缸体内相通，该单向阀 (301)另一端与出水管(4)一端紧密固定连接，出水管(4)另一端与马桶或便池相连，在压力缸(3) 另一侧壁靠近压力缸(3)缸顶处与向缸内开启的单向阀(302)一端紧密固定连接，该单向阀(302)与 压力缸(3)缸体相通，该单向阀(302)另一端与废水管(8)一端紧密固定连接，废水管(8)另一端废水储 池(7)相连。
2.如权利要求1所述的脚踏式自动废水冲水器，其特征在于：所述的插杆孔(303)由椭圆形密封圈 (3031)、压力缸(3)顶板构成，椭圆形密封圈(3031)与压力缸(3)顶板固定连接。
3.如权利要求1所述的脚踏式自动废水冲水器，其特征在于：所述的活塞板(6)由板体(601)、椭圆形 密封圈(602)构成，板体(601)与椭圆形密封圈(602)固定连接。
4.如权利要求1所述的脚踏式自动废水冲水器，其特征在于：所述的废水储池(7)由废水收集口(702)、 排污口(704)、过滤网(7031)、出水口(703)、过滤网(7021)、U形管(7041)构成，废水储池(7)顶部有废水 收集口(702)，废水收集口(702)内有过滤网(7021)，在废水储池(7)靠近底部侧壁有出水口(703)，出水口 (703)有过滤网(7031)，该出水口(703)与废水管(8)连通，在靠近顶部侧壁上有排污口(704)，排污口(704) 一端与U形管(7041)连通。
说明书
脚踏式自动废水冲水器
技术领域
本实用新型涉及大便池小便池的冲水装置，尤其是能自动冲水和废水利用的冲水器。
背景技术
目前普遍使用的厕所冲水装置有两种：一种是物理按压式，使用者如厕后要用手或脚去扳动开关才可以冲水，这种冲水装置其部件外露尤其是手按压式，由于每个使用者都用手去接触它，容易引起细菌感染，不利于人们身体健康。并且许多人有意无意的忘记触碰开关，使后来者如厕不悦，更使厕所臭味难闻，细菌滋生。
另外一种是红外线感应冲水器，当人走近的时候，红外线自动感应，当人离开后运行冲水，这种设备成本较高，且不易维修，还受电的控制，在停电或电力故障是，冲水器无法冲水，会是厕所臭气满天。
随着的发展和城市化进程加快，城市对水的需求不断增加，据统计我国城市人均生活用水120立升每日，其中易于收集的水如洗衣，洗澡，洗菜等生活用水占百分之四十。现在的市面上大部分冲水器无法利用这些废水，即使小部分冲水器能利用，他的前提是废水收集箱要比厕所高很多，这样还是使许多废水不能收集，还要借助人力。在城市许多家庭将生活用水收集起来，用桶装好放在便池旁边，人便后用瓢舀水冲厕所，极其不方便，还影响美观。因此，需要一种不受人力和电力控制，人便后能自动冲水，还能废水利用的冲水器。
实用新型内容
本实用新型的目的在于提供脚踏式自动废水冲水器，他能够使使用者不需要用手接触开关，不需要便后刻意去启动开关，做到随走随冲，并且能做到废水利用。
为解决上述问题，本实用新型脚踏式自动废水冲水器，包括脚踏板、活塞杆、压力缸、出水管、废水管、废水储池。其特点在于：脚踏板与活塞杆相连，脚踏板与活塞杆一端紧密固定连接，活塞杆穿过插杆孔伸进压力缸，与压力缸内的活塞板紧密固定连接，活塞杆体与插杆孔密封接触，活塞板在压力缸内与压力缸的缸壁密封接触，活塞板与压力缸缸底板之间连有弹簧，弹簧一端与压力缸底板固定连接，弹簧另一端与活塞板固定连接。压力缸底板有出气孔，出气孔与大气相通。在压力缸一侧缸壁上靠近压力缸缸顶处与向缸外开启的单向阀一端紧密固定连接，该单向阀与压力缸缸体内相通，该单向阀另一端与出水管一端紧密固定连接，出水管另一端与马桶或便池相连。在压力缸另一侧壁靠近压力缸缸顶处与向缸内开启的单向阀一端紧密固定连接，该单向阀与压力缸缸体相通。该单向阀另一端与废水管一端紧密固定连接。废水管另一端废水储池相连。
所述的插杆孔由椭圆形密封圈、压力缸顶板构成，其特征是椭圆形密封圈与压力缸顶板固定连接。
所述的活塞板由板体、椭圆形密封圈构成。其特征是板体与椭圆形密封圈固定连接。
所述的废水储池由废水收集口、排污口、过滤网、出水口、U形管构成。其特征在于废水储池顶部有废水收集口，收集口内有过滤网。在废水储池靠近底部侧壁有出水口，出水口有过滤网，该出水口与废水管连通。在靠近顶部侧壁上有排污口，排污口一端与U形管连通。
本实用新型利用使用者自身重力为动力，由脚踏板传递动力至活塞杆，再由活塞杆传递动力至活塞板，使得活塞板向压力缸缸底处移动，此时活塞板上方缸体内的压力变小，促使连有废水管的单向阀打开，连有出水管的单向阀关闭。废水储池的废水经由废水管吸入压力缸。当人便后离开脚踏板，由于弹簧回复力的作用，此时活塞板上方缸体内的压力变大，促使连有废水管的单向阀关闭，连有出水管的单向阀打开，压力缸内的水经由出水管冲入便池，达到自动废水冲厕的效果。当生活废水过少时可打开自来水管的开关，往废水储池加水，本实用新型真正做到了废水利用，自动冲水的效果，具有安全，简单，节能，环保等效果。
