申请日2015.06.24
公开(公告)日2015.12.16
IPC分类号C02F5/00
摘要
一种水处理除垢系统，包括除垢装置及分别连接于其进口和出口的进水管和出水管，除垢装置包括复频电集垢主机、集垢器和排污器，集垢器内部表面均设置有集垢板，集垢器中设置有相对应的正极板和负极板，复频电集垢主机与集垢器电连接，排污器包括电机和毛刷，电机驱动毛刷清扫集垢板表面，集垢器底部设置有排污阀将清扫的污垢排出，集垢板上设置有传感器，集垢器与复频电集垢主机之间设置有水质分析仪，水质分析仪分别与传感器和复频电集垢主机电连接，排污器与复频电集垢主机电连接，复频电集垢主机电连接有显示器，本系统无需加除垢剂即可将水中造成水质偏硬的离子去除掉，也不会由于水中游离离子浓度高而频繁更换新水，达到了节约用水的目的。

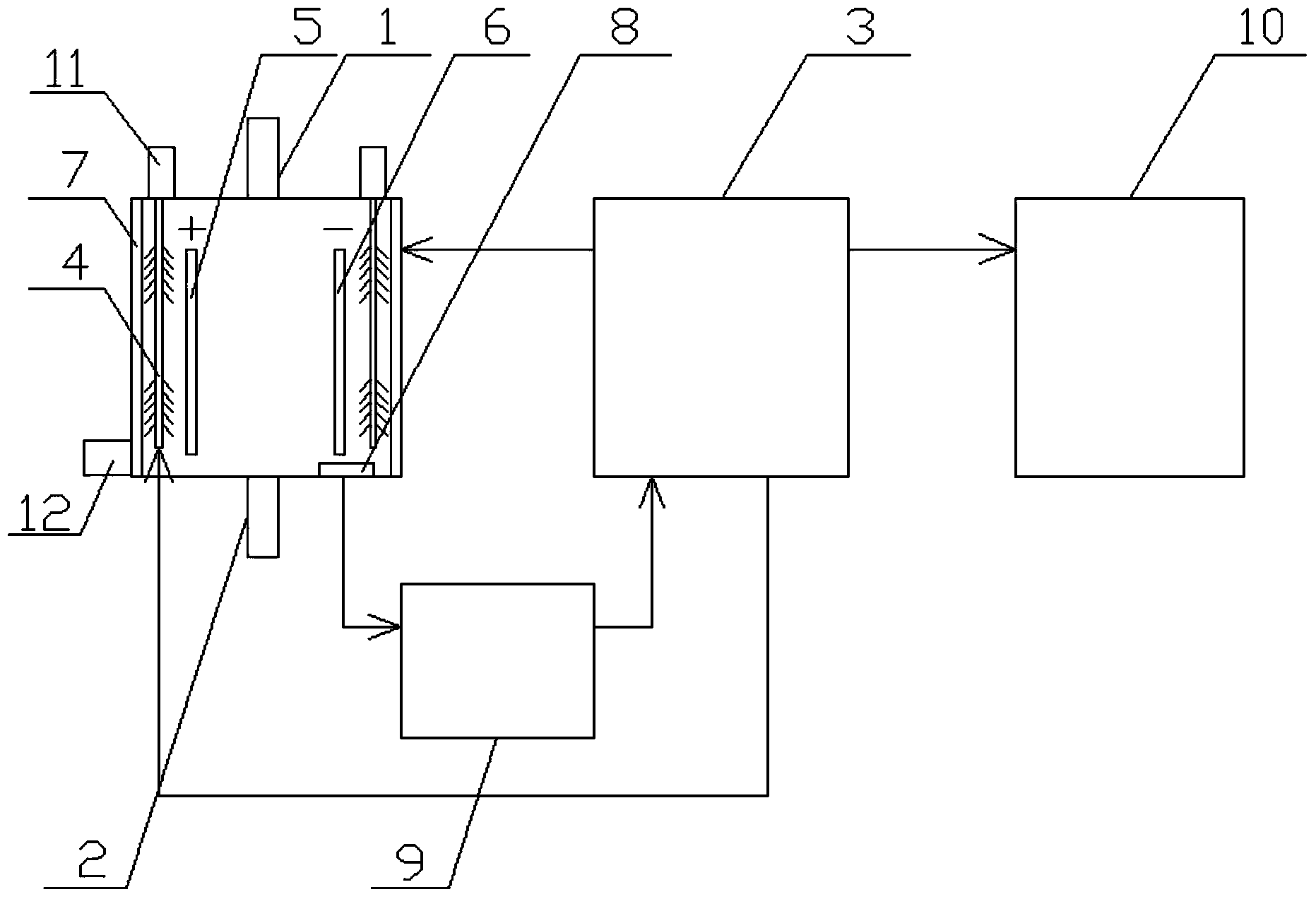

摘要附图
权利要求书
1.一种水处理除垢系统，包括除垢装置及分别连接于其进口和出口的 进水管(1)和出水管(2)，其特征在于：除垢装置包括复频电集垢主机(3)、 集垢器和排污器，集垢器的内部表面均固定有集垢板(7)，集垢器中还设 置有相对应的正极板(5)和负极板(6)，复频电集垢主机(3)与集垢器 电连接，排污器设置在集垢板(7)的表面，排污器包括电机(11)及毛刷 (4)，电机(11)固定于集垢器外部，电机(11)的输出端与毛刷(4)连 接，毛刷(4)与集垢板端面平行设置，集垢器底部设置有排污阀(12)。
2.根据权利要求1所述的一种水处理除垢系统，其特征在于：所述的 集垢板(7)上设置有传感器(8)，集垢器外部设置有水质分析仪(9)，水 质分析仪(9)分别与传感器(8)和复频电集垢主机(3)电连接。
3.根据权利要求1所述的一种水处理除垢系统，其特征在于：所述的 排污器的电机(11)与复频电集垢主机(3)电连接。
4.根据权利要求1所述的一种水处理除垢系统，其特征在于：所述的 复频电集垢主机(3)电连接设置有显示器(10)。
说明书
一种水处理除垢系统
技术领域
本实用新型属于水处理设备技术领域，具体涉及一种水处理除垢系统。
背景技术
在生活和生产中，水是常用的一种原料，循环冷却水、供暖供水、冷 冻水、游泳水等常常出现硬度超标的情况，生产用水的硬度超标严重影响 生产效率，有时甚至导致生产设备的损坏，生活用水的硬度超标会导致人 体健康受损，目前，常采用加药加酸除垢，或者采用磁将结垢离子击破游 离，最终达到除垢的目的，但是游离的离子浓度升高后，只能排放，再换 新水，上述方法不仅投入成本较大，而且浪费水资源。
实用新型内容
本实用新型克服了现有技术的缺点和不足，提供了一种水处理除垢系 统，该系统节能降耗、能够节约水资源，提高生产效率、有利于身体健康。
本实用新型的具体技术方案是：
一种水处理除垢系统，包括除垢装置及分别连接于其进口和出口的进 水管和出水管，关键点是，除垢装置包括复频电集垢主机、集垢器和排污 器，集垢器的内部表面均固定有集垢板，集垢器中还设置有相对应的正极 板和负极板，复频电集垢主机与集垢器电连接，排污器设置在集垢板的表 面，排污器包括电机及毛刷，电机固定于集垢器外部，电机的输出端与毛 刷连接，毛刷与集垢板端面平行设置，集垢器底部设置有排污阀。
所述的集垢板上设置有传感器，集垢器外部设置有水质分析仪，水质 分析仪分别与传感器和复频电集垢主机电连接。
所述的排污器的电机与复频电集垢主机电连接。
所述的复频电集垢主机电连接设置有显示器。
本实用新型的有益效果是：本实用新型采用集垢器中的正负极板将水 中的钙、镁离子吸附收集到集垢板上，集垢板表面设置的毛刷通过电机驱 动清扫污垢，集垢器底部的排污阀将脱落的污垢清除出集垢器，集垢板上 的传感器、复频电集垢主机分别与水质分析仪电连接，水质分析仪可以收 集水质信息并向复频电集垢主机发送信号，复频电集垢主机控制集垢器和 排污器对水进行清污，最终保证水质的达到标准。
