申请日2015.07.17
公开(公告)日2015.12.02
IPC分类号A61L9/22; C02F11/12
摘要
本实用新型涉及污泥处理技术领域，尤其是一种工业用污泥干燥系统，包括污泥脱水装置、太阳能集热干燥装置、等离子活性氧净化除臭装置和控制装置，所述污泥干化室内部设有加快污泥干燥的鼓风机，所述污泥干化室上设有抽风机，所述抽风机通过管道与进水管外壁上设置的热交换器连接，所述热交换器通过管道与等离子活性氧净化除臭装置连接并排除气体，所述进水管与加热器连接。本实用新型提供了一种工业用污泥干燥系统，通过在进水管上设置热交换器，从而大大提高了污泥干化室内能量的利用率，节约了成本。
权利要求书

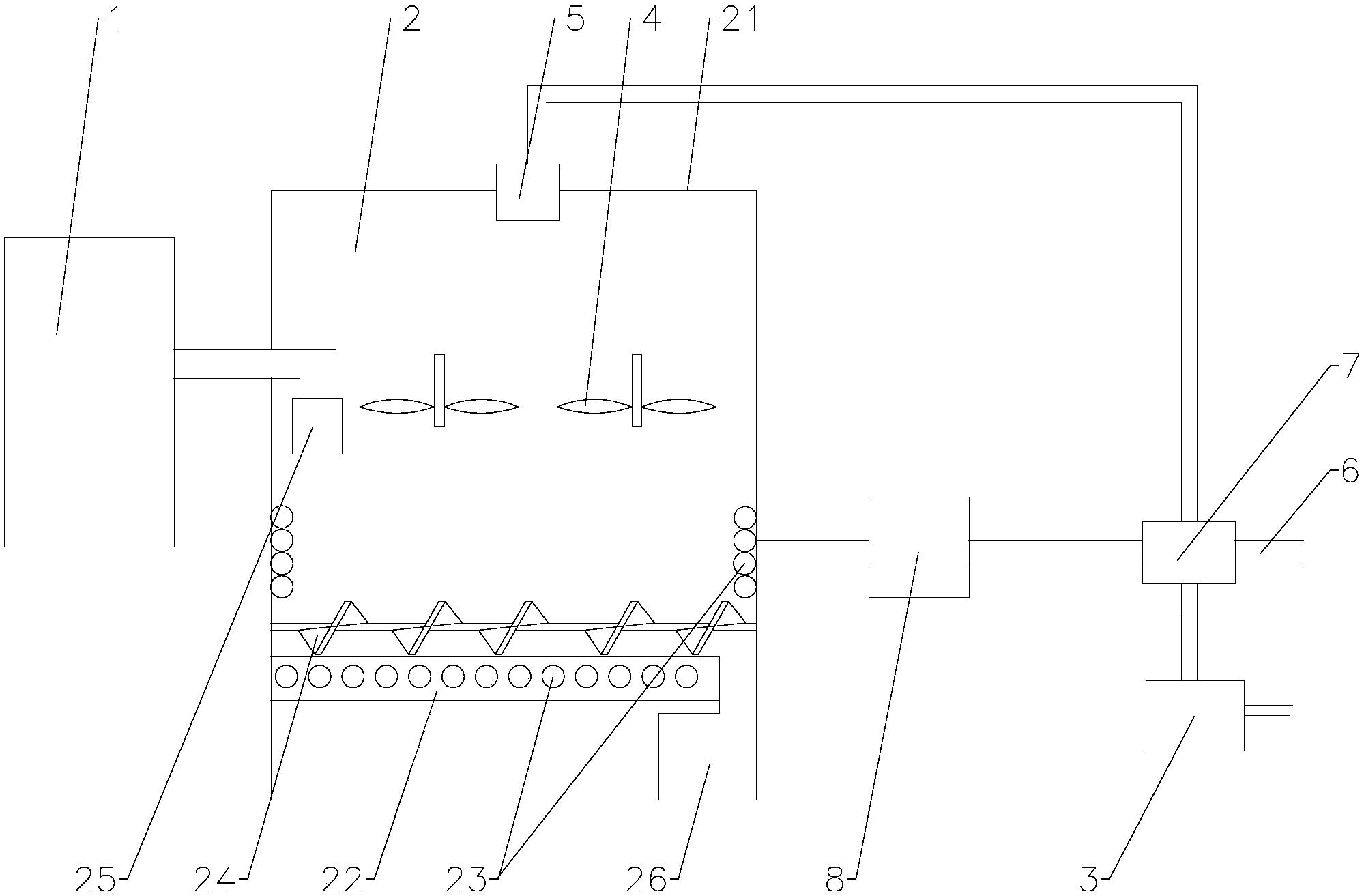

1.一种工业用污泥干燥系统，其特征在于：包括污泥脱水装置(1)、太阳 能集热干燥装置(2)、等离子活性氧净化除臭装置(3)和控制装置，所述太阳 能集热干燥装置(2)包括
污泥干化室(21)，所述污泥干化室(21)采用热镀锌型钢化材料和PC阳 光板;
地板(22)，所述地板(22)设置在污泥干化室(21)底部，所述地板(22) 内部设有对污泥进行加热的加热管(23);
翻转机(24)，所述用于将污泥进行翻转、切碎并向前推进的翻转机(24) 设置在地板(22)上部;
布料器(25)，所述用于将污泥均匀布于地板(22)上的布料器(25)设置 在翻转机(24)的首端，所述布料器(25)通过管道与污泥脱水装置(1)连接;
收料槽(26)，所述用于收集干燥后的污泥的收料槽(26)设置在翻转机(24) 的尾端;
所述污泥干化室(21)内部设有加快污泥干燥的鼓风机(4)，所述污泥干 化室(21)上设有抽风机(5)，所述抽风机(5)通过管道与进水管(6)外壁 上设置的热交换器(7)连接，所述热交换器(7)通过管道与等离子活性氧净 化除臭装置(3)连接并排除气体，所述进水管(6)与加热器(8)连接，所述 加热器(8)与加热管(23)连接，所述控制装置分别与翻转机(24)、抽风机 (5)和鼓风机(4)电连接。
2.如权利要求1所述的一种工业用污泥干燥系统，其特征在于：所述地板 (22)为金属板。
3.如权利要求1或2所述的一种工业用污泥干燥系统，其特征在于：所述 污泥干化室(21)的侧壁上敷设有加热管(23)。
4.如权利要求1或2所述的一种工业用污泥干燥系统，其特征在于：还包 括温度控制器，所述污泥干化室(21)上设有温度控制器，所述控制装置与温 度控制器电连接。
说明书
一种工业用污泥干燥系统
技术领域
本实用新型涉及污泥处理技术领域，尤其是一种工业用污泥干燥系统。
背景技术
目前污泥处置方式包括土地利用、填埋、干化、焚烧等。土地利用和填 埋是较传统的污泥处置方式。土地利用因污泥臭味大、污泥中含有有害成分、 运输量大等原因而受到限制。污泥直接填埋不仅占地面积大，产生的滤液也 会造成二次污染，一般要求进填埋场的污泥含水率需低于40%。焚烧工艺是 最彻底的污泥处理方法，它能使有机物全部碳化，杀死病原体，最大程度地 减少污泥体积，但焚烧工艺成本较高，一般作为污泥处理的后续工艺。因此， 对污泥进行干化处理是目前实现污泥减量化、无害化、稳定化和资源化的关 键处理环节。
然而现有的污泥干燥处理装置在对污泥进行干燥处理时，余热的利用率 不高，造成能量的大量浪费，从而大大增加了成本投入，特别是在冬季，由 于阳光不充足，造成的成本投入更大。
实用新型内容
本实用新型要解决的技术问题是：为了解决现有的干燥处理设备热量的利 用率不高问题，本实用新型提供了一种工业用污泥干燥系统，采用通过抽风机 与进水管外壁上设置的热交换器连接对进水管中的水进行预热，从而有效的利 用了污泥干化室内排出的能量，提高了干燥处理设备热量的利用率。
本实用新型解决其技术问题所采用的技术方案是：提供了一种工业用污泥 干燥系统，包括污泥脱水装置、太阳能集热干燥装置、等离子活性氧净化除臭 装置和控制装置，所述太阳能集热干燥装置包括
污泥干化室，所述污泥干化室采用热镀锌型钢化材料和PC阳光板;
地板，所述地板设置在污泥干化室底部，所述地板内部设有对污泥进行加 热的加热管;
翻转机，所述用于将污泥进行翻转、切碎并向前推进的翻转机设置在地板 上部;
布料器，所述用于将污泥均匀布于地板上的布料器设置在翻转机的首端， 所述布料器通过管道与污泥脱水装置连接;
收料槽，所述用于收集干燥后的污泥的收料槽设置在翻转机的尾端;
所述污泥干化室内部设有加快污泥干燥的鼓风机，所述污泥干化室上设有 抽风机，所述抽风机通过管道与进水管外壁上设置的热交换器连接，所述热交 换器通过管道与等离子活性氧净化除臭装置连接并排除气体，所述进水管与加 热器连接，所述加热器与加热管连接，所述控制装置分别与翻转机、抽风机和 鼓风机电连接。
进一步地，所述地板为金属板，便于热量的传递，加快污泥的干燥速度。
进一步地，所述污泥干化室的侧壁上敷设有加热管，增加污泥表面的温度， 形成污泥下表面与上表面同时加热，进一步加快污泥的干燥速度。
具体地，还包括温度控制器，所述污泥干化室上设有温度控制器，所述控 制装置与温度控制器电连接，通过控制装置控制污泥干化室内的温度，保证温 度的适应。
本实用新型的有益效果是：本实用新型提供了一种工业用污泥干燥系统， 通过设置控制装置，实现了污泥干燥的自动控制，大大减小了劳动强度，节约 了人力和成本;通过在进水管上设置热交换器，从而大大提高了污泥干化室内 能量的利用率，节约了成本;通过设置等离子活性氧净化除臭装置，对抽风机 排出的气体进行净化，防止造成第二次污染。
