申请日2015.07.17
公开(公告)日2015.12.02
IPC分类号C02F3/02; C02F9/14
摘要
本实用新型涉及一种污水治理设施装置，特别是一体化污水处理设备。本设备是一体式罐式装置，分为主体反应区、设备区和清水区、分别连接膜组件和清水区的产水系统、分别连接风机和清水区及主体反应区的曝气系统、分别连接清水区和膜组件的反冲洗系统，主体反应区位于罐体内部，包含膜组件、液位监控装置;设备区位于罐体上方，包含控制柜、风机及产水泵;清水区位于罐体上方。本实用新型仅需风机、产水泵两台机电设备，设备量少，故障率低，同时将设备区和清水区置于罐体顶部，合理利用空间，具有装置简易，操控简单以及维修方便的特点，整体装置小巧，占地面积少，实施简便，连续运行可使污水得到有效处理，出水稳定达到排放要求。
权利要求书

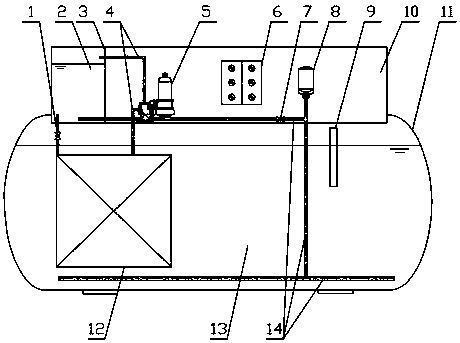

1.一种一体化污水处理设备，本设备是一体式罐式装置，分为主体反应区(13)、设备区(10)和清水区(2)、分别连接膜组件(12)和清水区(2)的产水系统、分别连接风机(8)和清水区(2)及主体反应区(13)的曝气系统、分别连接清水区(2)和膜组件(12)的反冲洗系统，其特征在于：主体反应区(13)位于罐体(11)内部，包含膜组件(12)、液位监控装置;设备区(10)位于罐体(11)上方，包含控制柜(6)、风机(8)及产水泵(5);清水区(2)位于罐体(11)上方。
2.根据权利要求1所述的一体化污水处理设备，其特征在于：设备区(10)的风机(8)与主体反应区(13)、清水区(2)内的曝气管路(14)结合，构成曝气系统。
3.根据权利要求1所述的一体化污水处理设备，其特征在于：设备区(10)的产水泵(5)与清水区(2)内的产水管路(4)结合，构成产水系统。
4.根据权利要求1所述的一体化污水处理设备，其特征在于：主体反应区(13)内设有液位计(9)。
说明书
一种一体化污水处理设备
技术领域
本实用新型涉及一种污水治理设施装置，特别是一体化污水处理设备。
背景技术
本申请人的在先专利CN201362632Y公告了《一种污水处理与回用一体化装置》，先专利对初始设备进行了有效改进，在一定程度上减小了原设备占地面积，解决了反洗需另加设反洗设备，操作复杂的问题，同时优化设备检查维修过程，适用于有机废水处理。这种污水处理一体化装置，设有设备区，并与清水区一体化集成于反应罐体上方，由隔板分开，内置清水区、主体反应区配套使用的电气设备及系统控制柜。兼氧区和膜过滤区集成于一个主体反应罐体内。这种设备整体有效减少占地面积，分区少且明确，电机设备少，有利于设备的日常维护与检修。
发明内容
本实用新型目的在于是对本申请人的在先专利CN201362632Y技术上的不足作进一步的改进，提出一种一体化污水处理设备。
本实用新型采用如下技术方案：
一种一体化污水处理设备，本设备是一体式罐式装置，分为主体反应区、设备区和清水区、分别连接膜组件和清水区的产水系统、分别连接风机和清水区及主体反应区的曝气系统、分别连接清水区和膜组件的反冲洗系统，主体反应区位于罐体内部，包含膜组件、液位监控装置;设备区位于罐体上方，包含控制柜、风机及产水泵;清水区位于罐体上方。
装置通过分别控制设备区风机和产水泵，实现罐体内部供氧及清水出水、清水反洗的控制。
设备区的风机与主体反应区、清水区内的曝气管路结合，构成曝气系统。通过控制风机，对主体反应区及其膜组件进行曝气，为罐体内部水环境供氧，形成兼氧环境，同时对水体、反洗加药进行搅拌。
设备区的产水泵与清水区内的产水管路结合，构成产水系统。通过控制产水泵，产水系统可将主体反应区膜组件产水抽入清水区。
清水区位于罐体上方，利用清水区与主体反应区液位差，对膜组件差进行自流反冲洗，无需另加反洗组件。
主体反应区内设有液位计。有机结合设备区控制柜，对系统运行进行有效控制。
装置通过分别控制设备区风机和产水泵，实现罐体内部供氧及清水出水、清水反洗的控制。
设备区风机与主体反应区内的曝气管路结合，构成曝气系统。通过控制风机，利用风机和曝气系统，形成整体兼氧环境，避免兼氧区、好氧区和膜过滤区的分区，利用气流搅拌，取消了污泥回流及回流泵和相关回流管路，还可进行反洗加药的有效搅拌。
设备区的产水泵与清水区内的产水管路结合，构成产水系统。通过控制产水泵，产水系统可将主体反应区膜组件产水抽入清水区。
通过对清水区的空间移位，同样有效节约罐体占用的平面空间，减少罐体的长度及内部体积，同时可利用液位差对膜组件进行自流反洗，无需外加反洗设备，取缔了先专利的专用清洗泵及清洗管路，无需另加反洗组件。
通过对设备区的空间移位，有效减少罐体的长度及内部体积，同时将操控设备置于罐体上方，人员无需进入罐体内部，避免活动空间及光线的不足，便于操控和检修。
主体反应区内设有液位监控设备，有机结合设备区控制柜，对系统运行进行有效控制。污泥回流泵、清洗泵及相关管路的取缔，简化装置的构造，还可减少机电设备，节省系统的原材料，降低系统的能耗和故障率。
