申请日2015.07.17
公开(公告)日2015.12.09
IPC分类号C02F1/00
摘要
本实用新型涉及一种防止虹吸的装置，具体涉及一种用于污水处理的防止虹吸的装置。包括污水处理设备、产水管路、产水泵、清水池，在污水处理设备与清水池之间连接有产水管道，产水管道一端连接污水处理设备反应区，另一端连接到清水池，产水管道上安装了产水泵，在产水管路的顶端管道上安装一个止回阀。所述防止虹吸的装置安装简单、成本较低、运行方便;所述装置有效防止了虹吸现象，效果显著，保障了污水处理设备良好、正常运行。
权利要求书

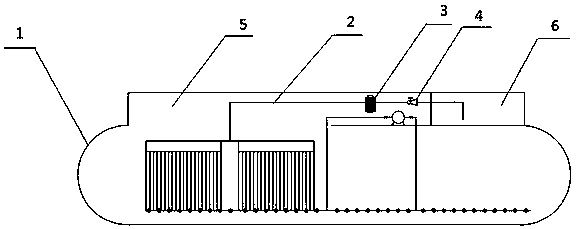

1.一种用于污水处理的防止虹吸的装置，其特征在于：包括污水处理设备(1)、清水池(6)，污水处理设备(1)与清水池(6)之间通过产水管道(3)相连，产水管道(3)一端连接污水处理设备反应区(5)，另一端连接到清水池(6)，产水管道(3)上安装了产水泵(2)，在产水管路(3)的顶端管道上安装一个止回阀(4)。
2.权利要求1所述的防止虹吸的装置，其特征在于：止回阀(4)位于产水泵(2)与清水池(6)之间。
说明书
一种用于污水处理的防止虹吸的装置
技术领域
本实用新型涉及一种防止虹吸的装置，具体涉及一种用于污水处理的防止虹吸的装置。
背景技术
在污水处理过程中，一般由水泵将水从污水处理设备抽到清水池中，一旦水泵停止工作，产水管会产生虹吸现象。目前污水处理领域防止虹吸的方法主要是：(1)在污水处理设备在安装专门的布水装置;(2)在提升管道上安装特殊的密封防虹吸装置，以上两种方法都存在成本高、不易安装等缺陷。
在污水处理装置设置专门的布水装置，会因该装置的总管管径过大会引起水里冲力过小，不利于后续过程的搅拌作用，容易引起污泥堵塞;在提升管道上安装特殊的密封防虹吸装置，为达到防虹吸效果，该装置需安装根支管，支管与外界相通，水泵运行过程中会有污水通过支管排出，且水流位置不易控制和收集，会造成设备污染不易清理。
实用新型内容
针对现有污水处理领域防虹吸技术的缺陷，本实用新型的目的是提供一种用于污水处理设备中的防止虹吸装置，具有成本低、安装简单、防虹吸效果显著、不影响污水处理正常运行等优点。
一种用于污水处理的防止虹吸的装置，包括污水处理设备、产水管路、产水泵、清水池，在污水处理设备与清水池之间连接有产水管道，产水管道一端连接污水处理设备反应区，另一端连接到清水池，产水管道上安装了产水泵，在产水管路的顶端管道上安装一个止回阀。
止回阀位于产水泵与清水池之间。
污水处理后经过产水泵进入清水池，当产水泵工作时，止回阀与管道内水接触，止回阀处于关闭状态;当产水泵停止工作，管道内无水流进入，管道外压强大于管道内，产生负压，止回阀打开，空气进入，使管道内外压力达到平衡，有效防止虹吸发生。
有益效果：
1、所述防止虹吸的装置安装简单、成本较低、运行方便;
2、所述装置有效防止了虹吸现象，效果显著，保障了污水处理设备良好、正常运行。
