申请日2017.01.09
公开(公告)日2017.08.08
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水处理池的排水稳流装置，包括导水钢管，所述导水钢管的一端安装有第一环套，第一环套远离导水钢管的一端上焊接有安装板，安装板通过螺钉与合页连接，合页上安装有挡水板，挡水板远离合页的一端的内侧壁上安装有拉环，拉环上栓接有钢丝绳，钢丝绳远离拉环的一端导水钢管的侧壁栓接在立柱上，立柱焊接在导水钢管的外侧壁上，导水钢管远离环套的一端安装有第二环套，第二环套的内部通过支架安装有轴套，轴套内安装有转动轴，转动轴的外侧壁上安装有螺旋叶片。该污水处理池的排水稳流装置能够使得污水很稳定的排出，减小波动，进而使得流量计测得数据更为准确。
权利要求书

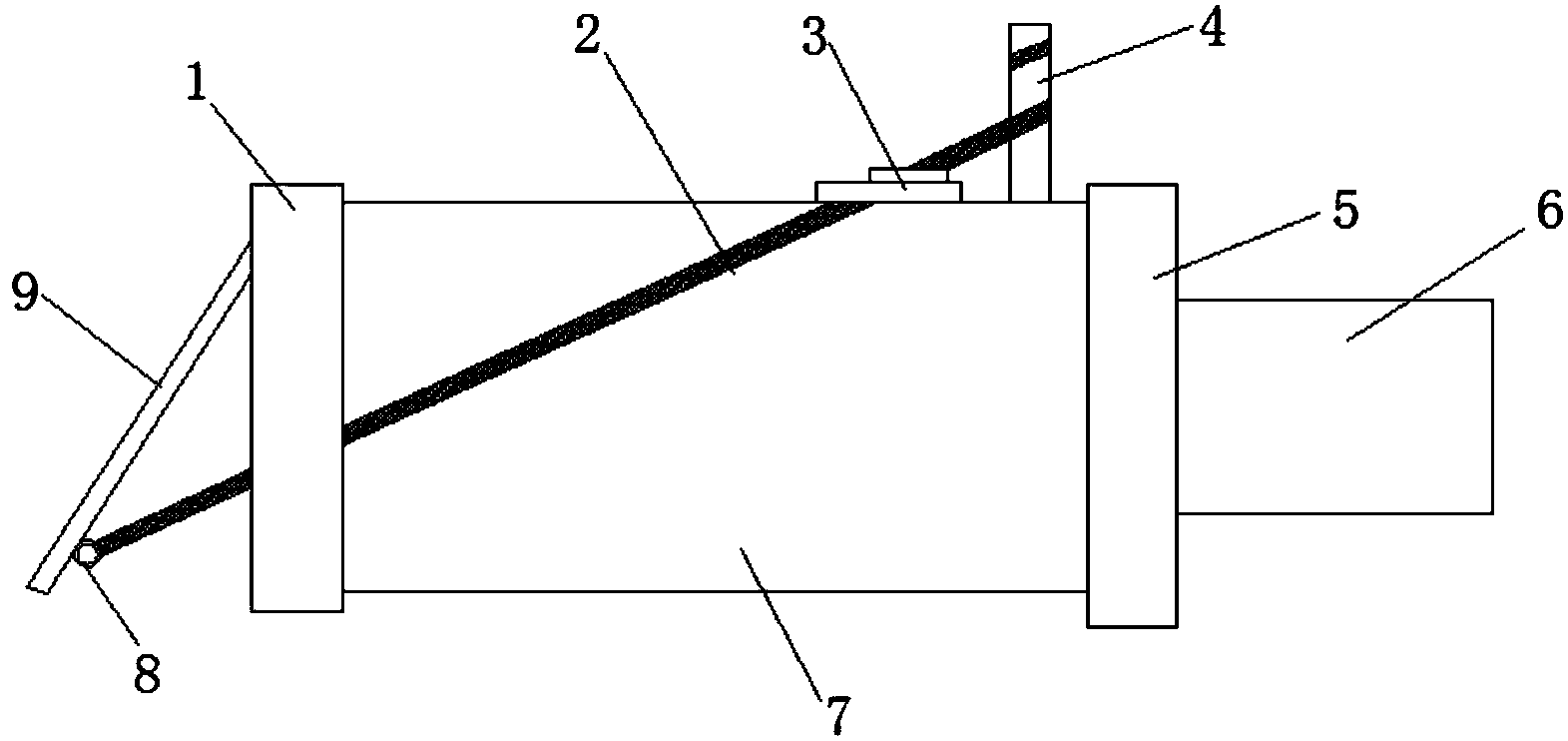

1.一种污水处理池的排水稳流装置，包括导水钢管(7)，其特征在于：所述导水钢管(7)的一端安装有第一环套(1)，第一环套(1)远离导水钢管(7)的一端上焊接有安装板(12)，安装板(12)通过螺钉与合页(13)连接，合页(13)上安装有挡水板(9)，挡水板(9)远离合页(13)的一端的内侧壁上安装有拉环(8)，拉环(8)上栓接有钢丝绳(2)，钢丝绳(2)远离拉环(8)的一端导水钢管(7)的侧壁栓接在立柱(4)上，立柱(4)焊接在导水钢管(7)的外侧壁上，导水钢管(7)远离环套(1)的一端安装有第二环套(5)，第二环套(5)的内部通过支架安装有轴套，轴套内安装有转动轴(11)，转动轴(11)的外侧壁上安装有螺旋叶片(10)。
2.根据权利要求1所述的一种污水处理池的排水稳流装置，其特征在于，所述第一环套(1)与第二环套(5)的直径相同，第二环套(5)远离导水钢管(7)的一端安装有进水管(6)。
3.根据权利要求1所述的一种污水处理池的排水稳流装置，其特征在于，所述导水钢管(7)的上侧壁上开有供给钢丝绳(2)穿过的通孔，且通孔处安装有限位卡座(3)。
4.根据权利要求1所述的一种污水处理池的排水稳流装置，其特征在于，所述安装板(12)的竖截面呈月牙形。
说明书
一种污水处理池的排水稳流装置
技术领域
本实用新型涉及排水稳流设备技术领域，尤其涉及一种污水处理池的排水稳流装置。
背景技术
排污单位的污水送入到污水处理厂中进行处理，处理完后的污水符合排放标准，即可通过排水槽排放，而排放时需要利用流量计计量排放的废水量，而由于目前的排水槽并未有稳流装置，因此，由于废水从沉淀池流入到排水槽中时会出现大的废水咕咚的现象，废水水面就会出现大的波动，这极大的影响了流量计的测量准确性。
因此，我们急需设计一种污水处理池的排水稳流装置解决上述问题。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理池的排水稳流装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理池的排水稳流装置，包括导水钢管，所述导水钢管的一端安装有第一环套，第一环套远离导水钢管的一端上焊接有安装板，安装板通过螺钉与合页连接，合页上安装有挡水板，挡水板远离合页的一端的内侧壁上安装有拉环，拉环上栓接有钢丝绳，钢丝绳远离拉环的一端导水钢管的侧壁栓接在立柱上，立柱焊接在导水钢管的外侧壁上，导水钢管远离环套的一端安装有第二环套，第二环套的内部通过支架安装有轴套，轴套内安装有转动轴，转动轴的外侧壁上安装有螺旋叶片。
优选的，所述第一环套与第二环套的直径相同，第二环套远离导水钢管的一端安装有进水管。
优选的，所述导水钢管的上侧壁上开有供给钢丝绳穿过的通孔，且通孔处安装有限位卡座。
优选的，所述安装板的竖截面呈月牙形。
本实用新型有益效果：该污水处理池的排水稳流装置其上设置了由挡水板、第一环套和拉绳等部件构成的水量调节机构，且其上还设置了由螺旋叶片和转动轴等部件构成的整流机构，水量调节机构和整流机构的配合使用，能够使得污水很稳定的排出，减小波动，进而使得流量计测得数据更为准确。
