申请日2017.01.09
公开(公告)日2017.08.08
IPC分类号C02F1/00; B01D21/02; B01D21/24
摘要
本实用新型公开了一种污水处理池浮泥渣集边去除装置，包括浮泥渣收集装置和泥渣集边去除装置，所述浮泥渣收集装置包括气囊、拉绳、铲板、泥渣收集袋和收集盒，其中，气囊安装在收集盒的顶部，收集盒的底部安装有泥渣收集袋，收集盒与泥渣收集袋的内腔连通，拉绳的一端栓接在收集盒上，铲板焊接在收集盒上。该污水处理池浮泥渣集边去除装置其由泥渣集边去除装置和浮泥渣收集装置组成，全由手工操作，但是其结构简单，造价低，使用方便，比起市面上现在存在的一些机械设备，其收集浮泥渣的效率更高。
权利要求书
1.一种污水处理池浮泥渣集边去除装置，包括浮泥渣收集装置和泥渣集边去除装置，其特征在于：所述浮泥渣收集装置包括气囊(1)、拉绳(2)、铲板(3)、泥渣收集袋(4)和收集盒(5)，其中，气囊(1)安装在收集盒(5)的顶部，收集盒(5)的底部安装有泥渣收集袋(4)，收集盒(5)与泥渣收集袋(4)的内腔连通，拉绳(2)的一端栓接在收集盒(5)上，铲板(3)焊接在收集盒(5)上;
所述泥渣集边去除装置包括操作杆(6)和铲泥板(7)，其中操作杆(6)和铲泥板(7)焊接连接。
2.根据权利要求1所述的一种污水处理池浮泥渣集边去除装置，其特征在于，所述铲板(3)采用不锈钢钢板，且铲板(3)与收集盒(5)的底板的夹角为135度-145度。
3.根据权利要求1所述的一种污水处理池浮泥渣集边去除装置，其特征在于，所述收集盒(5)采用不锈钢收集盒(5)，收集盒(5)的侧壁上安装有用于与拉绳(2)连接的拉环。
4.根据权利要求1所述的一种污水处理池浮泥渣集边去除装置，其特征在于，所述泥渣收集袋(4)采用尼龙布袋。
5.根据权利要求1所述的一种污水处理池浮泥渣集边去除装置，其特征在于，所述铲泥板(7)的横截面呈圆弧形或者矩形。
说明书
一种污水处理池浮泥渣集边去除装置
技术领域
本实用新型涉及污水池浮泥去除设备技术领域，尤其涉及一种污水处理池浮泥渣集边去除装置。
背景技术
污水处理池的池面常有浮泥和漂浮物，给污水处理企业的口常管理带来一定的影响。现有的污水处理池浮泥渣集边去除装置(又称刮吸泥机)包括中心轴座、转动桥、行走电机和刮板，中心轴座安装在污水处理池内中央，转动桥轴心安装在中心轴座上，转动桥的两侧面装有刮板，转动桥由安装在转动桥两端部的行走电机驱动，行走电机设置在转动桥行走圆形轨道上;圆形轨道设置在已处理污水出水槽内侧。现有的浮泥渣集边去除方法是通过转动桥行走电机驱动转动桥转动，从而带动刮板将浮泥和漂浮物推动到靠近池边的浮泥渣泄口(污水处理池水平面泄水口)将浮泥渣去除。这样的设备其结构较为复杂，造价高，不宜推广，且使用时极为不方便。
因此，我们急需设计一种污水处理池浮泥渣集边去除装置解决上述问题。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理池浮泥渣集边去除装置。
为了实现上述目的，本实用新型采用了如下技术方案：

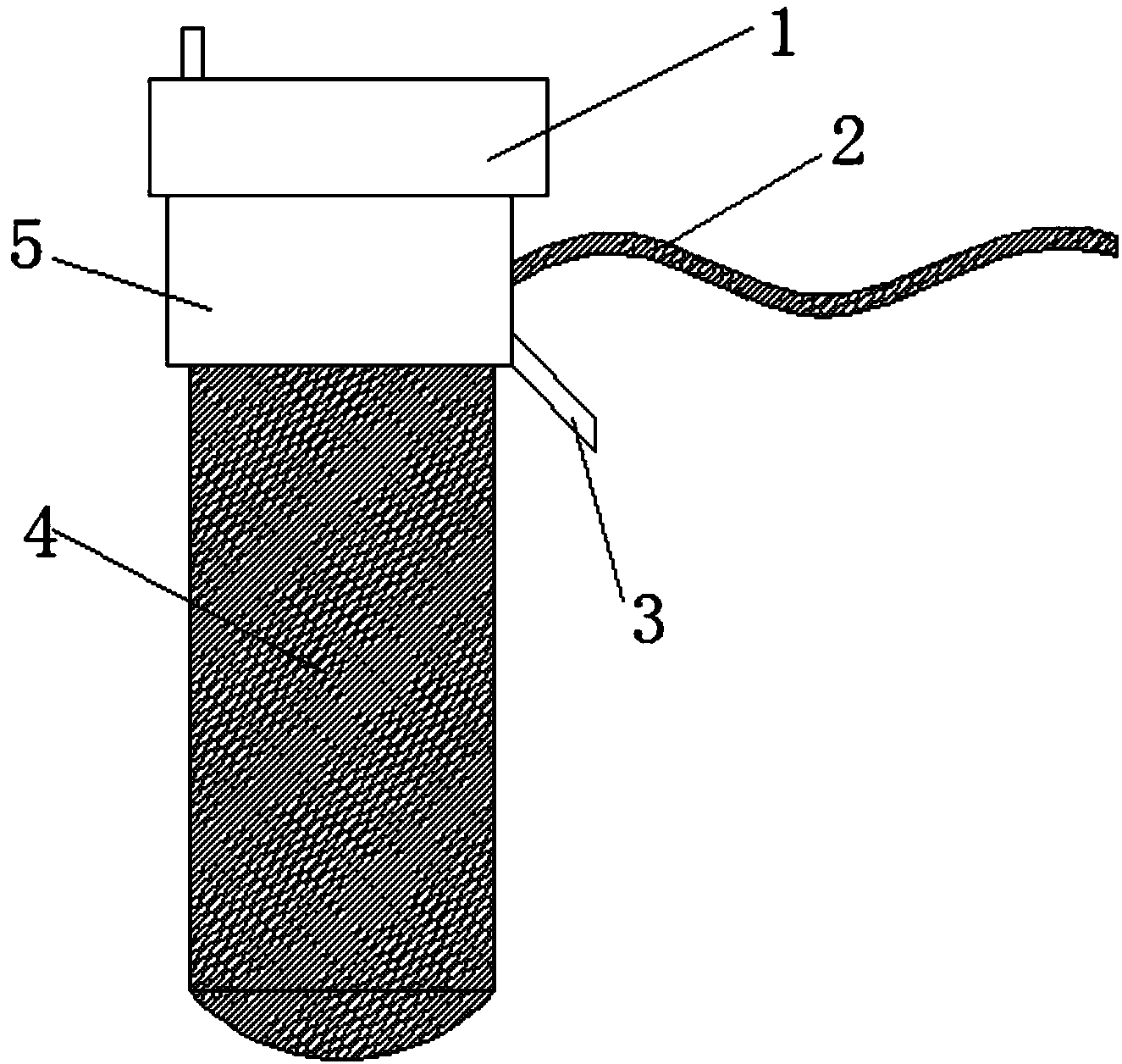

一种污水处理池浮泥渣集边去除装置，包括浮泥渣收集装置和泥渣集边去除装置，所述浮泥渣收集装置包括气囊、拉绳、铲板、泥渣收集袋和收集盒，其中，气囊安装在收集盒的顶部，收集盒的底部安装有泥渣收集袋，收集盒与泥渣收集袋的内腔连通，拉绳的一端栓接在收集盒上，铲板焊接在收集盒上。
所述泥渣集边去除装置包括操作杆和铲泥板，其中操作杆和铲泥板焊接连接。
优选的，所述铲板采用不锈钢钢板，且铲板与收集盒的底板的夹角为135度-145度。
优选的，所述收集盒采用不锈钢收集盒，收集盒的侧壁上安装有用于与拉绳连接的拉环。
优选的，所述泥渣收集袋采用尼龙布袋。
优选的，所述铲泥板的横截面呈圆弧形或者矩形。
本实用新型有益效果：该污水处理池浮泥渣集边去除装置其由泥渣集边去除装置和浮泥渣收集装置组成，全由手工操作，但是其结构简单，造价低，使用方便，比起市面上现在存在的一些机械设备，其收集浮泥渣的效率更高。
