公开(公告)日2017.08.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种低碳环保的农村污水处理系统，其结构包括污水处理部分、水力发电装置、人工湿地、人工快渗槽、沉淀池、气水反冲洗滤池、消毒池、吸水井、送水泵房、输配水管网、排泥池、浓缩池、贮泥池、卧螺离心机成套设备、水泵、供电系统、太阳能发电、远程控制装置，所述污水处理部分与水力发电装置固定连接，所述水力发电装置与人工湿地固定连接，所述人工湿地与通过水泵工快渗槽固定连接，所述人工快渗槽通过水泵与沉淀池固定连接，所述沉淀池与气水反冲洗滤池固定连接，所述气水反冲洗滤池与消毒池固定连接，所述消毒池与吸水井固定连接，所述吸水井与送水泵房固定连接，本实用新型双发电装置，供电更加稳定，保证设备的正常工作。
权利要求书

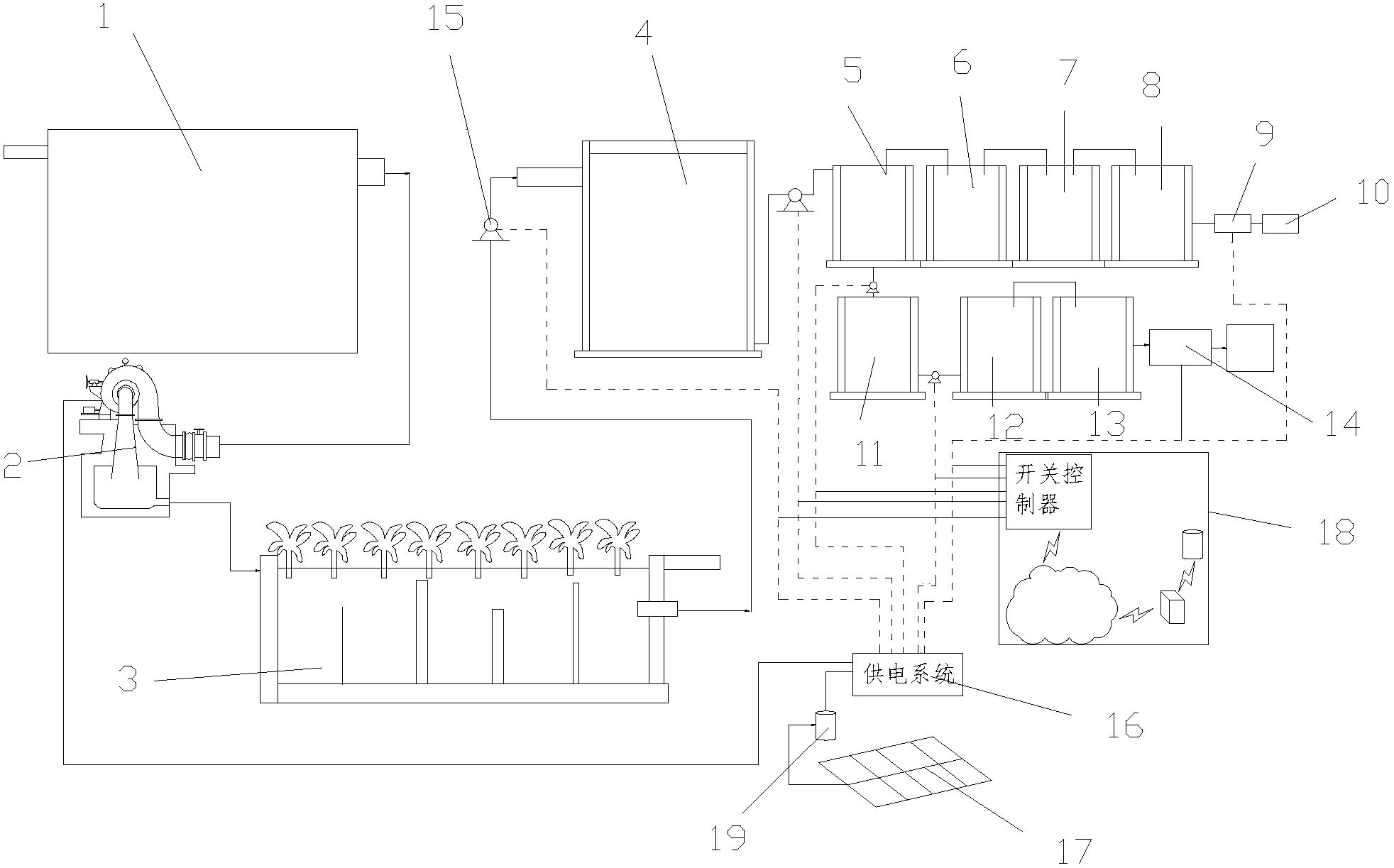

1.一种低碳环保的农村污水处理系统，其特征在于：其结构包括污水处理部分(1)、水力发电装置(2)、人工湿地(3)、人工快渗槽(4)、沉淀池(5)、气水反冲洗滤池(6)、消毒池(7)、吸水井(8)、送水泵房(9)、输配水管网(10)、排泥池(11)、浓缩池(12)、贮泥池(13)、卧螺离心机成套设备(14)、水泵(15)、供电系统(16)、太阳能发电(17)、远程控制装置(18)，所述污水处理部分(1)与水力发电装置(2)固定连接，所述水力发电装置(2)与人工湿地(3)固定连接，所述人工湿地(3)与通过水泵(15)工快渗槽(4)固定连接，所述人工快渗槽(4)通过水泵(15)与沉淀池(5)固定连接，所述沉淀池(5)与气水反冲洗滤池(6)固定连接，所述气水反冲洗滤池(6)与消毒池(7)固定连接，所述消毒池(7)与吸水井(8)固定连接，所述吸水井(8)与送水泵房(9)固定连接，所述送水泵房(9)与输配水管网(10)固定连接，所述沉淀池(5)通过抽泥泵与排泥池(11)固定连接，所述排泥池(11)与浓缩池(12)固定连接，所述浓缩池(12)与贮泥池(13)固定连接，所述贮泥池(13)与卧螺离心机成套设备(14)固定连接，所述卧螺离心机成套设备(14)与供电系统(16)固定连接，所述供电系统(16)与太阳能发电(17)固定连接，所述供电系统(16)与远程控制装置(18)固定连接，所述水力发电装置(2)由进水口(201)、水轮机(202)、主动轮(203)、发电机(204)、出水口(205)、水池(206)组成，所述进水口(201)与水轮机(202)固定连接，所述水轮机(202)与主动轮(203)固定连接，所述主动轮(203)与发电机(204)固定连接，所述水轮机(202)与出水口(205)固定连接，所述出水口(205)与水池(206)固定连接。
2.根据权利要求1所述的一种低碳环保的农村污水处理系统，其特征在于：所述进水口(201)与污水处理部分(1)固定连接，所述水池(206)与人工湿地(3)固定连接。
3.根据权利要求1所述的一种低碳环保的农村污水处理系统，其特征在于：所述供电系统(16)固定装设有储能装置(19)。
4.根据权利要求3所述的一种低碳环保的农村污水处理系统，其特征在于：所述发电机(204)与储能装置(19)固定连接。
5.根据权利要求3所述的一种低碳环保的农村污水处理系统，其特征在于：所述储能装置(19)与太阳能发电(17)固定连接。
说明书
一种低碳环保的农村污水处理系统
技术领域
本实用新型是一种低碳环保的农村污水处理系统，属于污水处理设备技术领域。
背景技术
我国农村人口众多，农村生活污水排放量大。由于经济条件差、缺乏成熟技术及当地群众环保意识不高等因素所限，农村污水处理设施建设严重不足，生活污水大多直接排放。农村生活污水不经处理，直接排放，造成河流、水塘污染，恶化周边水环境，并进一步威胁群众的身体健康。
现有技术公开了申请号为201520066662.9的一种低碳环保的农村污水处理系统，该实用新型公开一种低碳环保的农村污水处理系统，包括有污水处理部分、电力供应部分和远程控制部分;其中，该污水处理部分包括接收农村污水的一级厌氧槽和二级厌氧槽、接触氧化槽、人工湿地、人工快渗槽、沉淀池、气水反冲洗滤池、消毒池，该消毒池流出的清水注入吸水井，该吸水井相接送水泵房的水泵，由该送水泵房通过输配水管网回送给住户饮用。该电力供应部分为污水处理部分的各水泵提供电力，该远程控制部分使工作人员可以在室内监控各个泵的运行状态，从而形成现代化的、节能、环保的新低碳环保的农村污水处理系统。但该实用新型对污水的利用不够充分，且供电系统只有太阳能进行发电，供电不够稳定。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种低碳环保的农村污水处理系统，以解决污水的利用不够充分，供电不够稳定的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种低碳环保的农村污水处理系统，其结构包括污水处理部分、水力发电装置、人工湿地、人工快渗槽、沉淀池、气水反冲洗滤池、消毒池、吸水井、送水泵房、输配水管网、排泥池、浓缩池、贮泥池、卧螺离心机成套设备、水泵、供电系统、太阳能发电、远程控制装置，所述污水处理部分与水力发电装置固定连接，所述水力发电装置与人工湿地固定连接，所述人工湿地与通过水泵工快渗槽固定连接，所述人工快渗槽通过水泵与沉淀池固定连接，所述沉淀池与气水反冲洗滤池固定连接，所述气水反冲洗滤池与消毒池固定连接，所述消毒池与吸水井固定连接，所述吸水井与送水泵房固定连接，所述送水泵房与输配水管网固定连接，所述沉淀池通过抽泥泵与排泥池固定连接，所述排泥池与浓缩池固定连接，所述浓缩池与贮泥池固定连接，所述贮泥池与卧螺离心机成套设备固定连接，所述卧螺离心机成套设备与供电系统固定连接，所述供电系统与太阳能发电固定连接，所述供电系统与远程控制装置固定连接，所述水力发电装置由进水口、水轮机、主动轮、发电机、出水口、水池组成，所述进水口与水轮机固定连接，所述水轮机与主动轮固定连接，所述主动轮与发电机固定连接，所述水轮机与出水口固定连接，所述出水口与水池固定连接。
进一步地，所述进水口与污水处理部分固定连接，所述水池与人工湿地固定连接。
进一步地，所述供电系统固定装设有储能装置。
进一步地，所述发电机与储能装置固定连接。
进一步地，所述储能装置与太阳能发电固定连接。
本实用新型双发电装置，供电更加稳定，保证设备的正常工作，提高污水利用率，达到环保节能的目的，实用性强，具有推广性。
