申请日2017.01.09
公开(公告)日2017.07.28
IPC分类号B01D21/02; B01D21/24; B01D21/28; B01D36/04; C02F9/02
摘要
本实用新型涉及一种改良物化水处理沉淀反应池。它解决了现有技术设计不合理等技术问题。本改良物化水处理沉淀反应池包括上端敞口的反应池体，在反应池体的轴向中心设有竖直设置的导流筒，在导流筒的轴向中心设有搅拌杆且在搅拌杆的下端设有搅拌叶片，所述的搅拌杆与搅拌驱动机构连接，导流筒下端与反应池体的池底之间留有间距，在导流筒内设有螺旋导流叶片，在反应池体内设有从导流筒下端穿入的进水管且进水管的上端封闭，在进水管的上端侧部设有通孔，在反应池体的内壁中部设有若干圆周均匀分布且与反应池体连为一体式结构的导流板，在每块导流板的两表面分别设有若干竖直设置的导流槽，在反应池体的敞口处设有位于导流筒上端的过滤网。
权利要求书

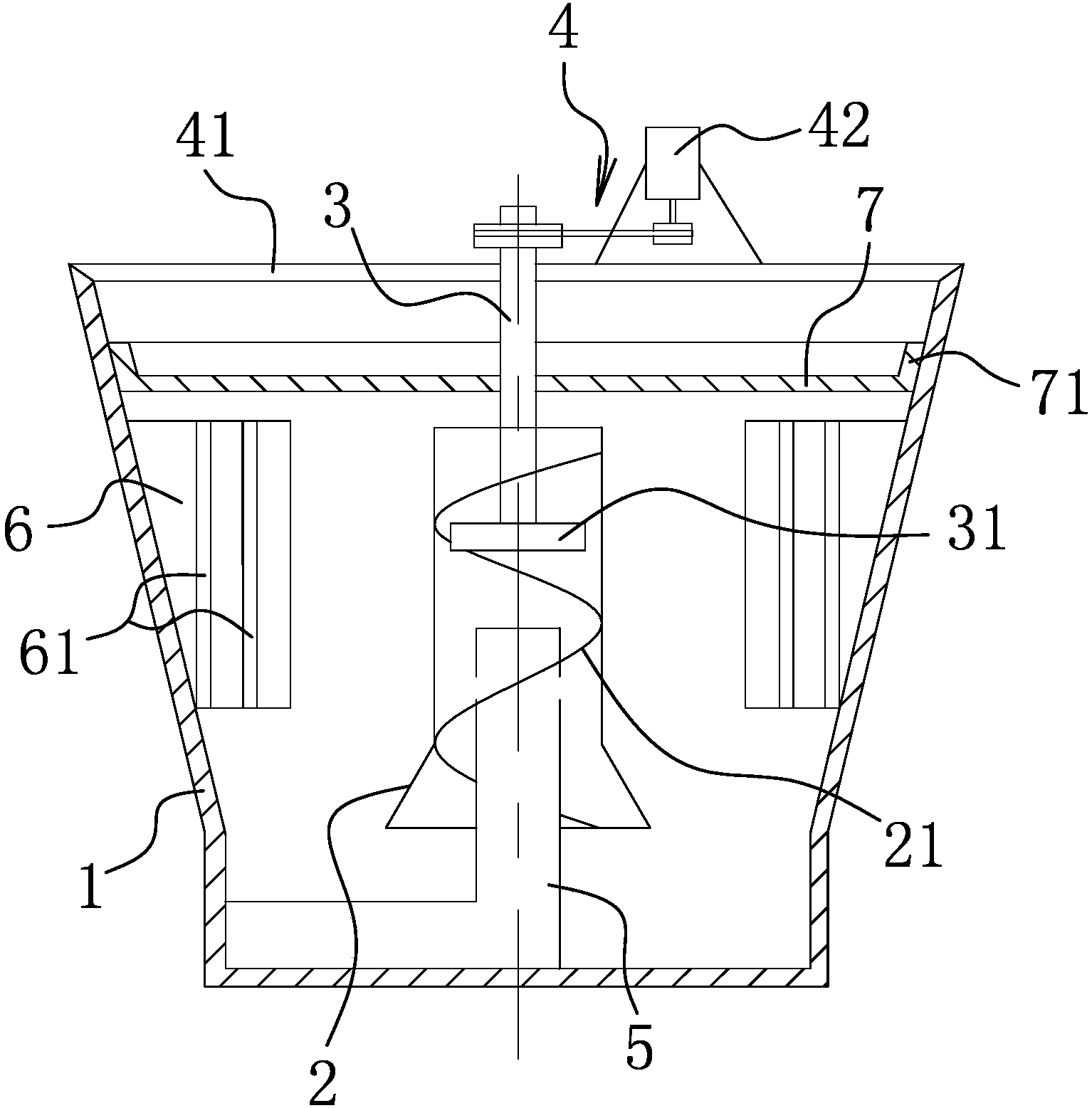

1.一种改良物化水处理沉淀反应池，包括上端敞口的反应池体(1)，在反应池体(1)的轴向中心设有竖直设置的导流筒(2)，在导流筒(2)的轴向中心设有搅拌杆(3)且在搅拌杆(3)的下端设有搅拌叶片(31)，所述的搅拌杆(3)与搅拌驱动机构(4)连接，其特征在于，所述的导流筒(2)下端与反应池体(1)的池底之间留有间距，在导流筒(2)内设有螺旋导流叶片(21)，在反应池体(1)内设有从导流筒(2)下端穿入的进水管(5)且进水管(5)的上端封闭，在进水管(5)的上端侧部设有通孔，在反应池体(1)的内壁中部设有若干圆周均匀分布且与反应池体(1)连为一体式结构的导流板(6)，在每块导流板(6)的两表面分别设有若干竖直设置的导流槽(61)，在反应池体(1)的敞口处设有位于导流筒(2)上端的过滤网(7)。
2.根据权利要求1所述的改良物化水处理沉淀反应池，其特征在于，所述的导流槽(61)的槽宽从上往下逐渐缩小。
3.根据权利要求1所述的改良物化水处理沉淀反应池，其特征在于，所述的过滤网(7)外缘具有向上翻起的环形裙边(71)。
4.根据权利要求1所述的改良物化水处理沉淀反应池，其特征在于，所述的反应池体(1)和导流板(6)由混凝土材料制成。
5.根据权利要求1所述的改良物化水处理沉淀反应池，其特征在于，所述的搅拌驱动机构(4)包括设置在反应池体(1)敞口的固定架(41)，在固定架(41)上设有驱动电机(42)，所述的驱动电机(42)通过带传动结构与搅拌杆(3)连接。
6.根据权利要求2所述的改良物化水处理沉淀反应池，其特征在于，所述的过滤网(7)和环形裙边(71)连为一体。
说明书
改良物化水处理沉淀反应池
技术领域
本实用新型属于水处理技术领域，尤其涉及一种改良物化水处理沉淀反应池。
背景技术
在水资源日益贫乏，水污染日益严重，大力提倡污水处理回用的条件下，经济高效的水处理混凝反应、净化技术将会得到广泛的应用。传统的水处理澄清一一沉淀水处理设施分别由混合池、反应池、沉淀池，污泥浓缩池等组成，存在工艺流程长、占地面积大、自耗水量大、建设费用高等缺点。
专利申请号为200620026574.7的实用新型专利公开了一种高效物化水处理沉淀池，它主要由微涡流水力混合器、导流隔板、絮凝反应搅拌机、絮凝反应池、斜管沉淀区、集水槽、污泥浓缩区和污泥浓缩机组，克服上述传统水处理设施存在的工艺流程长、占地面积大、自耗水量大、建设费用高的缺点。
虽然上述的方案虽然具有以上的优点，但是，该方案还至少存在以下缺陷：设计不合理，被处理的污水进入反应池时其导流效率较低，无形中降低了水处理效率。
实用新型内容
本实用新型的目的是针对上述问题，提供一种设计更合理，能够提高水处理效率的改良物化水处理沉淀反应池。
为达到上述目的，本实用新型采用了下列技术方案：本改良物化水处理沉淀反应池包括上端敞口的反应池体，在反应池体的轴向中心设有竖直设置的导流筒，在导流筒的轴向中心设有搅拌杆且在搅拌杆的下端设有搅拌叶片，所述的搅拌杆与搅拌驱动机构连接，导流筒下端与反应池体的池底之间留有间距，在导流筒内设有螺旋导流叶片，在反应池体内设有从导流筒下端穿入的进水管且进水管的上端封闭，在进水管的上端侧部设有通孔，在反应池体的内壁中部设有若干圆周均匀分布且与反应池体连为一体式结构的导流板，在每块导流板的两表面分别设有若干竖直设置的导流槽，在反应池体的敞口处设有位于导流筒上端的过滤网。
在本申请中，由于设置了导流板结合导流槽、以及螺旋导流叶片的结构，能够实现导流效率，无形中提高了水处理效率，由于设置了过滤网，其能够进一步提高水处理效率。
在上述的改良物化水处理沉淀反应池中，所述的导流槽的槽宽从上往下逐渐缩小。
在上述的改良物化水处理沉淀反应池中，所述的过滤网外缘具有向上翻起的环形裙边。
在上述的改良物化水处理沉淀反应池中，所述的反应池体和导流板由混凝土材料制成。
在上述的改良物化水处理沉淀反应池中，所述的搅拌驱动机构包括设置在反应池体敞口的固定架，在固定架上设有驱动电机，所述的驱动电机通过带传动结构与搅拌杆连接。
在上述的改良物化水处理沉淀反应池中，所述的过滤网和环形裙边连为一体。
与现有的技术相比，本改良物化水处理沉淀反应池的优点在于：1、设计更合理，由于设置了导流板结合导流槽、以及螺旋导流叶片的结构，能够实现导流效率，无形中提高了水处理效率。2、由于设置了过滤网，其能够进一步提高水处理效率。3、结构简单且易于制造。
