申请日2017.01.09
公开(公告)日2017.07.28
IPC分类号C02F1/52
摘要
本实用新型属于水处理技术领域，尤其涉及一种物化水处理系统。它解决了现有技术设计不合理等技术问题。本物化水处理系统包括水处理沉淀反应池和全自动加药装置，在水处理沉淀反应池中心设有搅拌机构，在水处理沉淀反应池的池底设有进水管，在全自动加药装置的底部设有与进水管连接的进药管，该全自动加药装置包括外箱体，在外箱体上设有加药显示器，在外箱体的底部设有工程塑料底座，所述的工程塑料底座通过可拆卸连接结构固定在金属固定架上，在金属固定架和工程塑料底座之间设有减震结构。
权利要求书

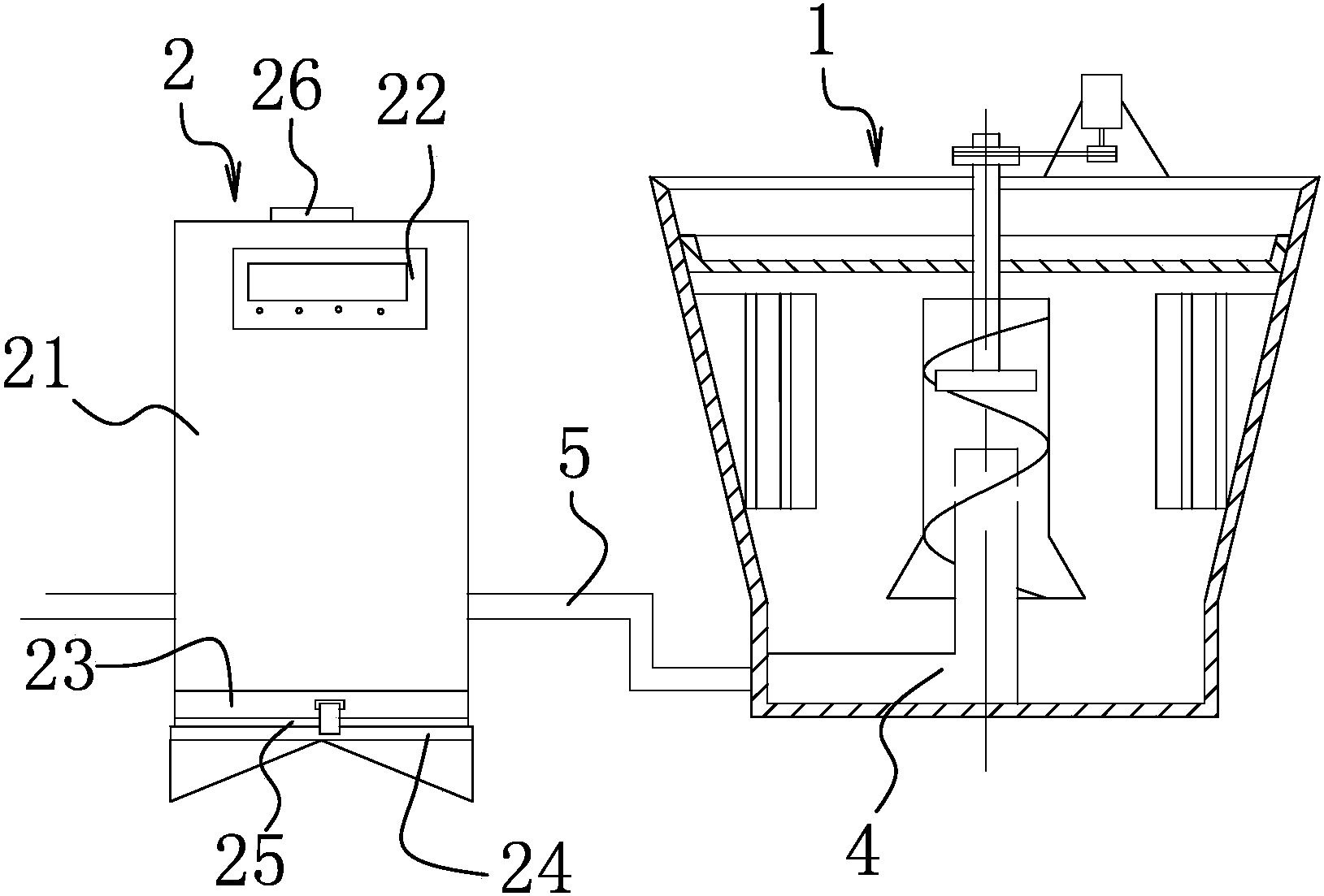

1.一种物化水处理系统，包括水处理沉淀反应池(1)和全自动加药装置(2)，在水处理沉淀反应池(1)的池底设有进水管(4)，在全自动加药装置(2)的底部设有与进水管(4)连接的进药管(5)，其特征在于，所述的全自动加药装置(2)包括外箱体(21)，在外箱体(21)上设有加药显示器(22)，在外箱体(21)的底部设有工程塑料底座(23)，所述的工程塑料底座(23)通过可拆卸连接结构固定在金属固定架(24)上，在金属固定架(24)和工程塑料底座(23)之间设有减震结构(25)。
2.根据权利要求1所述的物化水处理系统，其特征在于，所述的可拆卸连接结构包括设置在工程塑料底座(23)外缘的卡口，在金属固定架(24)上设有能一一扣于卡口中的卡扣。
3.根据权利要求1所述的物化水处理系统，其特征在于，所述的减震结构(25)包括设置在金属固定架(24)和工程塑料底座(23)之间的波形垫片。
4.根据权利要求1所述的物化水处理系统，其特征在于，所述的外箱体(21)侧部设有散热结构。
5.根据权利要求1所述的物化水处理系统，其特征在于，所述的外箱体(21)顶部设有轴流风扇(26)。
6.根据权利要求1所述的物化水处理系统，其特征在于，所述的水处理沉淀反应池(1)包括上端敞口的反应池体(11)，在反应池体(11)的轴向中心设有竖直设置的导流筒(12)，在导流筒(12)的轴向中心设有搅拌杆(13)且在搅拌杆(13)的下端设有搅拌叶片(14)，所述的搅拌杆(13)与搅拌驱动机构(15)连接，所述的进水管(4)呈L形，该进水管(4)的一端插于导流筒(12)的下端，进水管(4)的另一端与进药管(5)连接。
7.根据权利要求6所述的物化水处理系统，其特征在于，所述的进水管(4)插于导流筒(12)内的一端封闭，在进水管(4)插于导流筒(12)内的一端侧部设有出水口。
8.根据权利要求6所述的物化水处理系统，其特征在于，所述的反应池体(11)内壁设有若干圆周均匀分布且与反应池体(11)连为一体式结构的导流板(16)，在每块导流板(16)的两面分别设有若干竖直设置的导流槽(17)。
说明书
物化水处理系统
技术领域
本实用新型属于水处理技术领域，尤其涉及一种物化水处理系统。
背景技术
在水资源日益贫乏，水污染日益严重，大力提倡污水处理回用的条件下，经济高效的水处理混凝反应、净化技术将会得到广泛的应用。传统的水处理澄清一一沉淀水处理设施分别由混合池、反应池、沉淀池、污泥浓缩池和加药装置等组成。
目前的加药装置其能够实现自动化实现加药，包括各种计量泵和控制器，以及各种探头。
加药装置的结构包括箱体和设置在箱体内的加药机构，而现有的加药装置其不具备减震的功能，同时，加药装置的箱体是直接放置在底架上，泵体在运行过程中容易发生位移的现象。
实用新型内容
本实用新型的目的是针对上述问题，提供一种设计更合理，能够避免位移且更实用的物化水处理系统。
为达到上述目的，本实用新型采用了下列技术方案：本物化水处理系统包括水处理沉淀反应池和全自动加药装置，在水处理沉淀反应池中心设有搅拌机构，在水处理沉淀反应池的池底设有进水管，在全自动加药装置的底部设有与进水管连接的进药管，该全自动加药装置包括外箱体，在外箱体上设有加药显示器，在外箱体的底部设有工程塑料底座，所述的工程塑料底座通过可拆卸连接结构固定在金属固定架上，在金属固定架和工程塑料底座之间设有减震结构。
在本申请中，由于设置了可拆卸连接结构能够避免位移，减震结构能够起到减震的作用，进一步提高了实用性。
在上述的物化水处理系统中，所述的可拆卸连接结构包括设置在工程塑料底座外缘的卡口，在金属固定架上设有能一一扣于卡口中的卡扣。
在上述的物化水处理系统中，所述的减震结构包括设置在金属固定架和工程塑料底座之间的波形垫片。
在上述的物化水处理系统中，所述的外箱体侧部设有散热结构。
在上述的物化水处理系统中，所述的外箱体顶部设有轴流风扇。
在上述的物化水处理系统中，所述的水处理沉淀反应池包括上端敞口的反应池体，在反应池体的轴向中心设有竖直设置的导流筒，在导流筒的轴向中心设有搅拌杆且在搅拌杆的下端设有搅拌叶片，所述的搅拌杆与搅拌驱动机构连接，所述的进水管呈L形，该进水管的一端插于导流筒的下端，进水管的另一端与进药管连接。
在上述的物化水处理系统中，所述的进水管插于导流筒内的一端封闭，在进水管插于导流筒内的一端侧部设有出水口。
在上述的物化水处理系统中，所述的反应池体内壁设有若干圆周均匀分布且与反应池体连为一体式结构的导流板，在每块导流板的两面分别设有若干竖直设置的导流槽。
由于设置了导流板结合导流槽、以及螺旋导流叶片的结构，能够实现导流效率，无形中提高了水处理效率，由于设置了过滤网，其能够进一步提高水处理效率。
与现有的技术相比，本物化水处理系统的优点在于：1、由于设置了可拆卸连接结构能够避免位移，减震结构能够起到减震的作用，进一步提高了实用性。2、设计更合理，由于设置了导流板结合导流槽的结构，能够实现导流效率，无形中提高了水处理效率。3、结构简单且易于制造。
