申请日2017.01.09
公开(公告)日2017.08.04
IPC分类号C02F11/12; C02F11/14; C02F101/20
摘要
本实用新型提供包括污泥进料混合装置、石灰储存投加装置、污泥干燥出泥输送装置、控制装置;所述污泥进料混合装置、石灰储存投加装置、污泥干燥出泥输送装置依次联通;并通过控制装置集成控制。一种污泥加碱稳定干化处理设备采用了氧化钙与污泥中所含的水分及其他物质发生反应生成氢氧化钙固体，温度的提高和pH的升高可以起到杀菌的作用，从而保证在利用或处置过程中的卫生安全性;达到杀菌、固化，改良污泥的目的。
权利要求书
1.一种污泥加碱稳定干化处理设备，其特征在于：包括污泥进料混合装置、石灰储存投加装置、污泥干燥出泥输送装置、控制装置;所述污泥进料混合装置、石灰储存投加装置、污泥干燥出泥输送装置依次联通;并通过控制装置集成控制;
所述污泥进料与混合装置包括进料螺旋输送机、污泥称重装置、混合器;所述进料螺旋输送机的出料口与污泥称重装置连通;所述污泥称重装置的出料口与混合器的进料口连通;
所述石灰储存与投加装置包括石灰储存料仓和石灰精密投加装置;所述石灰储存料仓的出料口与石灰精密投加装置进料口连通;所述石灰精密投加装置的出料口延伸至混合器内部;
所述污泥干燥及出泥输送装置包括旋转式干燥机、出泥输送机;旋转式干燥机的进料口与混合器的出料口连通，所述旋转式干燥机的出料口连接出泥输送机;
所述旋转式干燥机和混合器的上方分别连接废气处理装置。
2.根据权利要求1所述的污泥加碱稳定干化处理设备，其特征在于：所述进料螺旋输送机、污泥称重装置、石灰精密投加装置、混合器、旋转式干燥机、废气处理装置、出泥输送机、石灰储存料仓分别连接控制装置。
3.根据权利要求1所述的污泥加碱稳定干化处理设备，其特征在于：所述的废气处理装置包括活性炭、光电离子除臭器。
4.根据权利要求1所述的污泥加碱稳定干化处理设备，其特征在于：所述石灰储存料仓中设有限位报警器。
5.根据权利要求1所述的污泥加碱稳定干化处理设备，其特征在于：所述控制装置为采用PLC控制系统的中控机。
说明书
污泥加碱稳定干化处理设备
技术领域
本实用新型涉及污泥干化处理设备领域，尤其是涉及一种针对城市污水厂和工业园区污水厂污泥的加碱稳定干化处理设备。
背景技术
城市污水厂和工业园区污水厂在运行过程中会产生大量的污泥，大量污泥的任意堆放和投弃对环境造成了新的污染，如何妥善处置这些污泥已成为全球共同关注的难题。污泥是一种潜在的危险物质，污泥处置一般面临如下问题：1)干污泥中一般含有65%的有机物和35%的无机物;2)湿污泥中含有各种各样的细菌、病毒和寄生生物，病菌在其中大量繁殖;3)混合处理生活污水和工业污水的污泥中还含有锌、铜、铅和镉等重金属化合物，有毒的有机化合物，杀虫剂等等，这些物质一旦进入食物链将会导致严重的健康问题。对于工业发达的大中城市，这个问题尤其突出。为了解决这一难题，近年来出现了一些新的污泥干化处理方法，如蒸汽干化法、电热干化法、太阳能干化法等，但这些技术普遍存在1)投资费用高;2)运行能耗高，运行费用高;3)日常维护工作量大等问题，难以大规模推广应用。目前，针对城市污水厂和工业园区污水厂污泥开发新型的高效干化设备成为了污泥处理工艺发展的新课题。
实用新型内容
本实用新型要解决的问题是针对以上问题，提出一种污泥加碱稳定干化处理设备采用了氧化钙与污泥中所含的水分及其他物质发生反应生成氢氧化钙固体，达到杀菌、固化，改良污泥的目的。

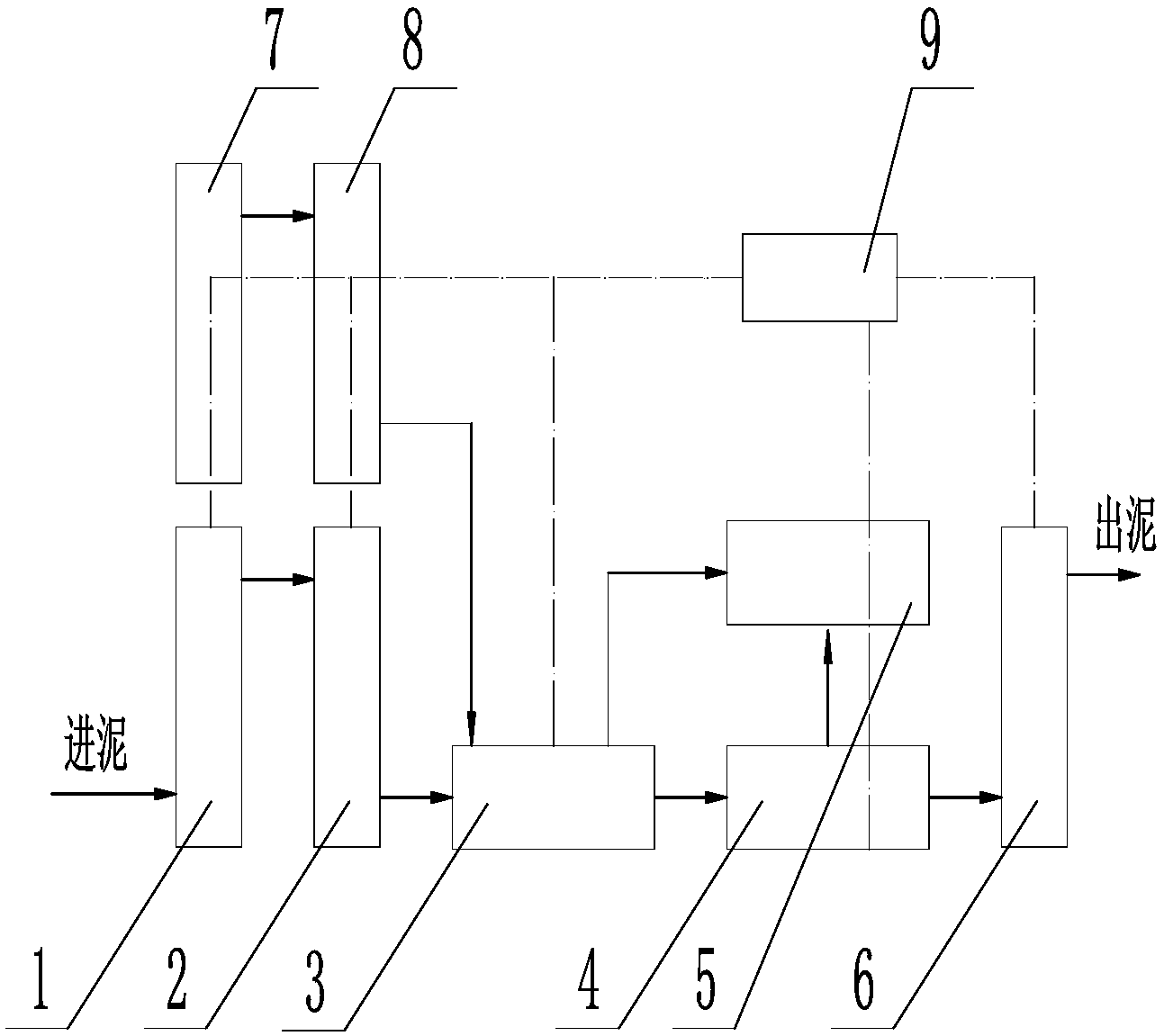

为解决上述技术问题，本实用新型采用的技术方案是：一种污泥加碱稳定干化处理设备，包括污泥进料与混合装置、石灰储存与投加装置、污泥干燥及出泥输送装置、控制装置;所述污泥进料与混合装置、石灰储存与投加装置、污泥干燥及出泥输送装置依次联通;并通过控制装置集成控制;
所述污泥进料与混合装置包括进料螺旋输送机、污泥称重装置、混合器;所述进料螺旋输送机的出料口与污泥称重装置连通;所述污泥称重装置的出料口与混合器的进料口连通;
所述石灰储存与投加装置包括石灰储存料仓和石灰精密投加装置;所述石灰储存料仓的出料口与石灰精密投加装置进料口连通;所述石灰精密投加装置的出料口延伸至混合器内部;
所述污泥干燥及出泥输送装置包括旋转式干燥机、出泥输送机;旋转式干燥机的进料口与混合器的出料口连通，所述旋转式干燥机的出料口连接出泥输送机;
所述旋转式干燥机和混合器的上方分别连接废气处理装置。
优选的，所述进料螺旋输送机、污泥称重装置、石灰精密投加装置、混合器、旋转式干燥机、废气处理装置、出泥输送机、石灰储存料仓分别连接控制装置。
优选的，所述的废气处理装置包括活性炭、光电离子除臭器。
优选的，所述石灰储存料仓中设有限位报警器。
优选的，所述控制装置为采用PLC控制系统的中控机。
本实用新型具有的优点和有益效果是：由于本实用新型采用了氧化钙与污泥中所含的水分及其他物质发生反应生成氢氧化钙固体，同时该反应产生了大量热量以蒸发污泥中所含的水分，达到了以下目的：1)杀菌，温度的提高和pH的升高可以起到杀菌的作用，从而保证在利用或处置过程中的卫生安全性;2)脱水干化，由含水率80%-85%脱水到20%-80%(依氧化钙投加量而定)，实现半干化、固化的效果，便于后续处理处置;3)钝化重金属离子，投加一定量的氧化钙使污泥成碱性，可以结合污泥中的部分金属离子形成无害的化合物达到钝化重金属离子的效果;4)改性、颗粒化，从而改善储存和运输条件，避免二次飞灰、渗滤液泄漏。
