申请日2017.01.09
公开(公告)日2017.08.08
IPC分类号C02F1/66; B01J19/14
摘要
本实用新型涉及化工设备技术领域，具体涉及一种废水连续中和处理装置。包括废水中和罐、中和药剂罐、废水回收罐及药剂计量泵，所述废水中和罐的顶部不同位置分别设有废水入口、氮气入口、安全阀、中和药剂入口及废气出口，所述废水入口管路连接至生产设备的废水出口，所述氮气入口通过钢管伸入至废水中和罐的内底部，所述中和药剂罐的中和药剂出口管路连接至药剂计量泵的输入端，所述药剂计量泵的输出端管路连接至废水中和罐的中和药剂入口，所述中和药剂入口通过钢管伸入至废水中和罐的内底部，所述废气出口管路连接至废气处理系统。本实用新型实现定量加药、连续中和，废水中和处理充分高效，且操作简单，一名工作人员即可完成。
权利要求书

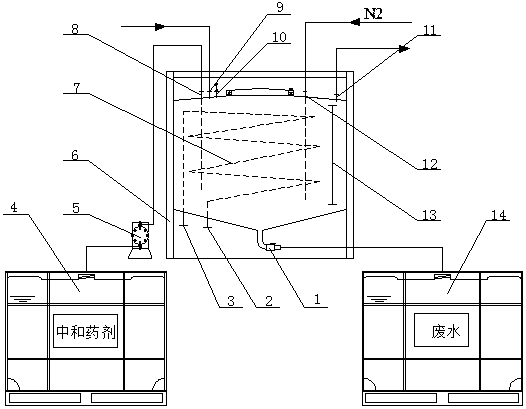

1.一种废水连续中和处理装置，包括废水中和罐(6)、中和药剂罐(4)、废水回收罐(14)及药剂计量泵(5)，其特征在于：所述废水中和罐(6)的顶部不同位置分别设有废水入口(9)、氮气入口(12)、安全阀(10)、中和药剂入口(8)及废气出口(11)，所述废水入口(9)管路连接至生产设备的废水出口，所述氮气入口(12)通过钢管伸入至废水中和罐(6)的内底部，所述中和药剂罐(4)的中和药剂出口管路连接至药剂计量泵(5)的输入端，所述药剂计量泵(5)的输出端管路连接至废水中和罐(6)的中和药剂入口(8)，所述中和药剂入口(8)通过钢管伸入至废水中和罐(6)的内底部，所述废气出口(11)管路连接至废气处理系统，所述废水中和罐(6)的底部一侧不同位置分别设有冰水入口(3)、冷水出口(2)及中和中和废水出口，所述冰水入口(3)通过盘绕于废水中和罐(6)内部的螺旋管道与冷水出口(2)管路连接，所述中和废水出口上设有调节阀门(1)，所述中和废水出口管路连接至废水回收罐(14)的中和废水入口，所述废水中和罐(6)的罐身设有液位计(13)。
说明书
一种废水连续中和处理装置
技术领域
本实用新型涉及化工设备技术领域，具体涉及一种废水连续中和处理装置。
背景技术
环境污染问题日趋严重，提高环保意识，减少污染物，尤其是工业生产的污染废水的排放，是造成环境污染的重要原因之一，如何处理工业污染废水的排放成为减少环境污染的一个重要措施。在化工生产过程中，对排出的pH过高或过低的废水，需要使其中和达到中性或pH值在合理范围内。现有的处理方式是通过气动泵从中和药剂桶向装有废水的桶中加注中和药剂，从而达到中和的目的。然而这种处理方式存在下面缺陷：其一，很难掌握每桶废水需要预留中和药剂的空间，无法实现连续作业，操作繁琐，需要人员较多;其二，缺少搅拌装置，无法保证充分中和均匀，中和处理效果差，效率低;其三，缺少冷却装置，无法及时降低由于中和放热产生的热量，存在较大的安全隐患。
实用新型内容
针对现有技术的不足，本实用新型提供了一种废水连续中和处理装置。
本实用新型技术方案如下：
一种废水连续中和处理装置，包括废水中和罐、中和药剂罐、废水回收罐及药剂计量泵，所述废水中和罐的顶部不同位置分别设有废水入口、氮气入口、安全阀、中和药剂入口及废气出口，所述废水入口管路连接至生产设备的废水出口，所述氮气入口通过钢管伸入至废水中和罐的内底部，所述中和药剂罐的中和药剂出口管路连接至药剂计量泵的输入端，所述药剂计量泵的输出端管路连接至废水中和罐的中和药剂入口，所述中和药剂入口通过钢管伸入至废水中和罐的内底部，所述废气出口管路连接至废气处理系统，所述废水中和罐的底部一侧不同位置分别设有冰水入口、冷水出口及中和中和废水出口，所述冰水入口通过盘绕于废水中和罐内部的螺旋管道与冷水出口管路连接，所述中和废水出口上设有调节阀门，所述中和废水出口管路连接至废水回收罐的中和废水入口，所述废水中和罐的罐身设有液位计。
本实用新型的有益效果在于：
根据实际情况预先设定加药量，利用药剂计量泵将中和药剂罐内的中和药剂定量打入至废水中和罐中，既不会浪费中和药剂，又能确保中和充分;
通过废水中和罐内的液位变化情况，设定中和废水出口调节阀门的开度，实现中和与排水连续同步进行;
通过冰水入口通入冰水降温冷却中和反应中产生的热量，避免因废水中和罐内热量集聚而带来不必要的安全隐患;
通过氮气入口通入氮气使液体内部形成对流搅拌，使得中和药剂与废水充分混合反应，加快了中和反应速率;
在整个中和过程中产生的废气经废气出口输送至废气处理系统，通过废气处理系统专项处理、达标排放，避免污染环境。
