申请日2015.08.27
公开(公告)日2015.12.23
IPC分类号C02F9/14
摘要

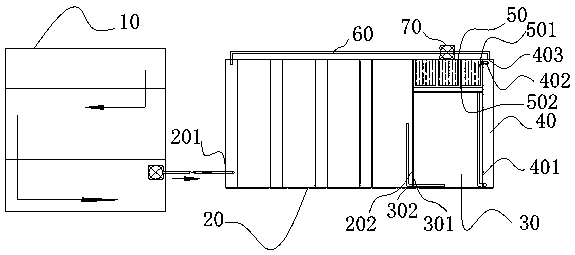

一种AMBR污水处理装置，包括预处理池、折流板厌氧反应区、接触氧化区、沉淀池和MBR膜生物反应器反应区，所述折流板厌氧反应区的前端与所述预处理池相连接，所述折流板厌氧反应区的末端与所述接触氧化区的前端相连接，所述接触氧化区的出水口与所述沉淀池的前端相连接，所述沉淀池的上清液出水管道与所述MBR反应区的前端相连接，所述沉淀池的回流出水口通过回流管道连接于所述折流板厌氧反应区的前端，所述MBR反应区的末端用于排出经所述AMBR污水处理系统处理后的污水。
权利要求书
1.一种AMBR污水处理装置，其特征在于，包括预处理池、折流板厌氧反应区、接触氧化区、沉淀池和MBR膜生物反应器反应区，所述折流板厌氧反应区的前端与所述预处理池相连接，所述折流板厌氧反应区的末端与所述接触氧化区的前端相连接，所述接触氧化区的出水口与所述沉淀池的前端相连接，所述沉淀池的上清液出水口与所述MBR反应区的前端相连接，所述沉淀池的回流出水口通过回流管道连接于所述折流板厌氧反应区的前端，所述MBR反应区的末端用于排出经所述AMBR污水处理装置处理后的污水。
2.如权利要求1所述的AMBR污水处理装置，其特征在于，所述折流板厌氧反应区包括至少一个折流反应室，所述至少一个折流反应室中每个折流反应室均包含平行设置的一个下流折流板和一个上流折流板，所述下流折流板与所述折流反应室的进水侧之间的空间形成一个使流体流向向下的下流反应单元，所述下流折流版与所述上流折流板之间的空间形成一个使流体流向向上的上流反应单元，经所述预处理池处理后得到的渗滤液不断地从位于所述折流反应室顶部的进水口进水后，通过所述下流隔流板的阻隔作用所述渗滤液在所述下流反应单元向下流到所述折流反应室底部后，再通过所述上流折流板的阻隔作用，所述渗滤液在所述上流反应单元向上流到所述折流反应室顶部，由位于所述折流反应室顶部的出水口出水。
3.如权利要求2所述的AMBR污水处理装置，其特征在于，所述折流板厌氧反应区包括至少两个依次联通的折流反应室，当所述折流板厌氧反应区包括第一折流反应室和第二折流反应室时，所述第一折流反应室中的进水口为所述折流板厌氧反应区的前端，所述第一折流反应室中的出水口连接于所述第二折流反应室中的进水口，所述第二折流反应室中的出水口为所述折流板厌氧反应区的末端。
4.如权利要求2所述的AMBR污水处理装置，其特征在于，所述下流折流板为折线形，所述下流折流版的固定端连接于所述折流反应室顶部，所述下流折流版的自由端所在的折线方向为所述折流反应室的出水侧方向。
5.如权利要求2所述的AMBR污水处理装置，其特征在于，所述上流折流板为直线型，所述上流折流版的固定端连接于所述折流反应室底部，所述上流折流版的自由端不高于所述折流反应室顶部。
6.如权利要求2所述的AMBR污水处理装置，其特征在于，所述下流反应单元与所述上流反应单元之间的宽度比为3:10。
7.如权利要求1所述的AMBR污水处理装置，其特征在于，
还包括连接于所述回流管道的回流泵，所述回流管道用于将所述沉淀池中沉淀的厌氧污泥回流至所述折流板厌氧反应区，且所述厌氧污泥到达所述折流板厌氧反应区的前端的方向与所述折流板厌氧反应区进水的水流方向一致;
所述沉淀池的上清液出水口高于所述沉淀池的回流出水口。
8.如权利要求1所述的AMBR污水处理装置，其特征在于，
所述接触氧化区包括出水槽和氧化区出水管道，所述出水槽上与所述接触氧化区中污水相接处的一侧设置有出水堰，所述氧化区出水管道连接所述出水槽和所述接触氧化区的出水口，使所述接触氧化区中没过所述出水堰的经接触氧化反应的污水进入所述出水槽后经所述氧化区出水管道通过所述接触氧化区的出水口流出。
9.如权利要求2所述的AMBR污水处理装置，其特征在于，还包括太阳能加热装置，所述太阳能加热装置包括太阳能加热板、导热介质循环管道、热交换水箱、热水循环管道、热水循环泵，所述热水循环泵连接于所述热水循环管道，所述热水循环管道连接所述热交换水箱和所述折流板厌氧反应区中的所述折流反应室，所述热水循环管道穿过所述折流反应室，所述热水循环管道包括位于所述折流反应室内部的内热水循环管道和位于所述折流反应室外部的外热水循环管道，所述导热介质循环管道连接所述热交换水箱和所述太阳能加热板，所述导热介质循环管道穿过所述热交换水箱的壳体，所述导热介质循环管道包括位于所述热交换水箱的壳体内部的内导热介质循环管道和位于所述热交换水箱的壳体外部的外导热介质循环管道;
所述接触氧化区还包括曝气装置;
所述MBR反应区包括至少一组MBR膜组件。
10.如权利要求9所述的AMBR污水处理装置，其特征在于，所述导热介质循环管道中有流动状态的导热介质，所述内热水循环管道为盘管，所述内导热介质循环管道为盘管。
说明书
AMBR污水处理装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种AMBR(AnaerobicMembraneBiologicalReactor，厌氧膜生物反应器)污水处理装置。
背景技术
污水处理人员致力于提高污水深度处理工艺，减少氮磷污染物给再生水造成的不稳定以及安全隐患。传统的脱氮除磷过程是通过厌氧反应以及好氧反应实现的，其中，厌氧反应是使污水流入厌氧反应池，通过厌氧反应池中厌氧生物的作用完成污水中的各种复杂有机物分子转化成有机物及磷的释放后放出，好氧反应是使经厌氧反应后的污水流入好氧反应池，通过好氧生物的作用进行有机物的吸附及磷的吸收后释放泥水。
传统工艺的厌氧反应池是一个大型封闭的反应池，包含一个位于池底的进水口和一个比进水口高度较高的出水口，在进行厌氧反应时，污水从进水口不断进入厌氧反应池，将沉淀于池底的包含厌氧生物的厌氧污泥冲散并在厌氧生物的作用下进行反应，最终，反应后的污水上浮到出水口高度后从出水口排出，同时从出水口排出的还有厌氧污泥，在此反应过程中，由于污水从池底到达出水口的时间有限，与厌氧生物的接触时间短，而且，由于厌氧污泥分布不均匀，部分池水可能接触不到厌氧生物，这使污水的厌氧反应有效处理程度十分有限，还会造成厌氧污泥流失，另外，厌氧污泥的价格很高，传统工艺的厌氧反应池也会带来较高的污水处理成本。
实用新型内容
有鉴于此，有必要提供一种能够节省反应成本的AMBR污水处理装置。
一种AMBR污水处理装置，其特征在于，包括预处理池、折流板厌氧反应区、接触氧化区、沉淀池和MBR膜生物反应器反应区，所述折流板厌氧反应区的前端与所述预处理池相连接，所述折流板厌氧反应区的末端与所述接触氧化区的前端相连接，所述接触氧化区的出水口与所述沉淀池的前端相连接，所述沉淀池的上清液出水管道与所述MBR反应区的前端相连接，所述沉淀池的回流出水口通过回流管道连接于所述折流板厌氧反应区的前端，所述MBR反应区的末端用于排出经所述AMBR污水处理系统处理后的污水。
优选的，所述折流板厌氧反应区包括至少一个折流反应室，所述至少一个折流反应室中每个折流反应室均包含平行设置的一个下流折流板和一个上流折流板，所述下流折流板与所述折流反应室的进水侧之间的空间形成一个使流体流向向下的下流反应单元，所述下流折流版与所述上流折流板之间的空间形成一个使流体流向向上的上流反应单元，经所述预处理池处理后得到的渗滤液不断地从位于所述折流反应室顶部的进水口进水后，通过所述下流隔流板的阻隔作用所述渗滤液在所述下流反应单元向下流到所述折流反应室底部后，再通过所述上流折流板的阻隔作用，所述渗滤液在所述上流反应单元向上流到所述折流反应室顶部，由位于所述折流反应室顶部的出水口出水。
优选的，所述折流板厌氧反应区包括至少两个依次联通的折流反应室，当所述折流板厌氧反应区包括第一折流反应室和第二折流反应室时，所述第一折流反应室中的进水口为所述折流板厌氧反应区的前端，所述第一折流反应室中的出水口连接于所述第二折流反应室中的进水口，所述第二折流反应室中的出水口为所述折流板厌氧反应区的末端。
优选的，所述下流折流板为折线形，所述下流折流版的固定端连接于所述折流反应室顶部，所述下流折流版的自由端所在的折线方向为所述折流反应室的出水侧方向。
优选的，所述上流折流板为直线型，所述上流折流版的固定端连接于所述折流反应室底部，所述上流折流版的自由端不高于所述折流反应室顶部。
优选的，所述下流反应单元与所述上流反应单元之间的宽度比为3:10。
优选的，还包括连接于所述回流管道的回流泵，所述回流管道用于将所述沉淀池中沉淀的厌氧污泥回流至所述折流板厌氧反应区，且所述厌氧污泥到达所述折流板厌氧反应区的前端的方向与所述折流板厌氧反应区进水的水流方向一致;所述沉淀池的上清液出水口高于所述沉淀池的回流出水口。
优选的，所述接触氧化区包括出水槽和氧化区出水管道，所述出水槽上与所述接触氧化区中污水相接处的一侧设置有出水堰，所述氧化区出水管道连接所述出水槽和所述接触氧化区的出水口，使所述接触氧化区中没过所述出水堰的经接触氧化反应的污水进入所述出水槽后经所述氧化区出水管道通过所述接触氧化区的出水口流出。
优选的，还包括太阳能加热装置，所述太阳能加热装置包括太阳能加热板、导热介质循环管道、热交换水箱、热水循环管道、热水循环泵，所述热水循环泵连接于所述热水循环管道，所述热水循环管道连接所述热交换水箱和所述折流板厌氧反应区中的所述折流反应室，所述热水循环管道穿过所述折流反应室，所述热水循环管道包括位于所述折流反应室内部的内热水循环管道和位于所述折流反应室外部的外热水循环管道，所述导热介质循环管道连接所述热交换水箱和所述太阳能加热板，所述导热介质循环管道穿过所述热交换水箱的壳体，所述导热介质循环管道包括位于所述热交换水箱的壳体内部的内导热介质循环管道和位于所述热交换水箱的壳体外部的外导热介质循环管道;所述接触氧化区还包括曝气装置;所述MBR反应区包括至少一组MBR膜组件。
优选的，所述导热介质循环管道中有流动状态的导热介质，所述内热水循环管道为盘管，所述内导热介质循环管道为盘管。
本实用新型改进了污水处理流程中厌氧反应的反应装置，折流板厌氧反应区采用多个折流反应室，并在折流板厌氧反应区末端增设用于分离和回流厌氧污泥的沉淀池，能够提高对渗滤液的反应充分程度，提高厌氧污泥利用率，避免厌氧污泥流失，可减少污水处理成本，提高污水处理效率。
