申请日2015.09.23
公开(公告)日2016.02.10
IPC分类号C02F1/66; C02F103/16
摘要
一种酸碱中和污水处理装置，其特征在于：包括污水收集池、中和池、回收排放池、碱液罐和酸液罐，所述的污水收集池上设有污水泵，污水收集池通过管道与中和池连接，中和池通过管道与回收排放池连接，碱液罐通过不同的管道分别与中和池和回收排放池连接，酸液罐通过不同的管道分别与中和池和回收排放池连接，所述的管道上设有流量控制器。本实用新型酸碱中和污水处理装置具有结构设计合理，操作过程简单方便，自动化程度高，采用流量控制器能够对酸碱用量进行精确控制，从而提高PH值调节效率，避免药剂过量反复投加;采用回收排放池能够回收利用高浓度废酸碱，降低了污水处理成本;还具有能耗低等特点。

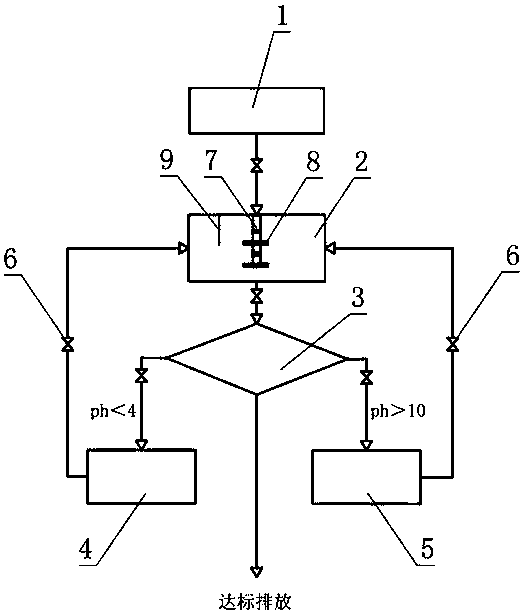

摘要附图
权利要求书
1.一种酸碱中和污水处理装置，其特征在于：包括污水收集池(1)、中和池(2)、回收排放池(3)、碱液罐(4)和酸液罐(5),所述的污水收集池(1)上设有污水泵，污水收集池(1)通过管道与中和池(2)连接，中和池(2)通过管道与回收排放池(3)连接，碱液罐(4)通过不同的管道分别与中和池(2)和回收排放池(3)连接，酸液罐(5)通过不同的管道分别与中和池(2)和回收排放池(3)连接，所述的管道上设有流量控制器(6)。
2.根据权利要求1所述的酸碱中和污水处理装置，其特征在于：所述的中和池(2)设有搅拌臂(7)，搅拌臂(7)上设有搅拌叶片(8)。
3.根据权利要求1所述的酸碱中和污水处理装置，其特征在于：所述的中和池(2)设有PH探测针(9)。
4.根据权利要求1所述的酸碱中和污水处理装置，其特征在于：所述的流量控制器(6)包括电磁阀门和流量计。
说明书
酸碱中和污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种用于铝合金加工过程中产生的污水处理的酸碱中和装置。
背景技术
水中和处理法是废水化学处理法之一种。利用中和作用处理废水，使之净化的方法。其基本原理是，使酸性废水中的H+与外加OH-，或使碱性废水中的OH-与外加的H+相互作用，生成弱解离的水分子，同时生成可溶解或难溶解的其他盐类，从而消除它们的有害作用。采用此法可以处理并回收利用酸性废水和碱性废水，可以调节酸性和碱性废水的pH值。
铝是地壳中蕴藏最丰富的金属元素;铝的密度小，塑性高，延展性好，具有良好的铸造性能，表面有致密的氧化膜保护，抗腐蚀性能好。铝合金熔炼是在纯铝的基础上加入其他金属或非金属元素，不仅保持了纯铝的基本性能，而且由于合金化及热处理的作用，使铝合金具有良好的综合性能，被广泛应用于航空、航天、舰船、汽车、家电、建材及日用家居等领域。在铝合金的精深加工过程中，常常需要用酸液或碱液对铝工件进行表面处理，比如阳极氧化、清洗、脱脂。目前处理酸碱污水时，只是简单的中和后排放，没有将浓度高的酸液或碱液进行回收利用，造成资源的浪费。
发明内容
本实用新型的目的是提供一种结构设计合理，操作过程简单方便，自动化程度高，能够对酸碱用量进行精确控制以及能够回收利用高浓度的废酸碱的酸碱中和污水处理装置。
本实用新型是这样实现的：
一种酸碱中和污水处理装置，其特征在于：包括污水收集池、中和池、回收排放池、碱液罐和酸液罐，所述的污水收集池上设有污水泵，污水收集池通过管道与中和池连接，中和池通过管道与回收排放池连接，碱液罐通过不同的管道分别与中和池和回收排放池连接，酸液罐通过不同的管道分别与中和池和回收排放池连接，所述的管道上设有流量控制器。
以上所述的中和池设有搅拌臂，搅拌臂上设有搅拌叶片。
以上所述的中和池设有PH探测针。
以上所述的流量控制器包括电磁阀门和流量计。
本实用新型实质性特点和进步是：
本实用新型酸碱中和污水处理装置结构设计合理，操作过程简单方便，自动化程度高，采用流量控制器能够对酸碱用量进行精确控制，从而提高PH值调节效率，避免药剂过量反复投加;采用回收排放池能够回收利用高浓度废酸碱，降低了污水处理成本;还具有能耗低的优点。
