申请日2015.08.27
公开(公告)日2015.12.09
IPC分类号C02F9/14; C02F3/28
摘要

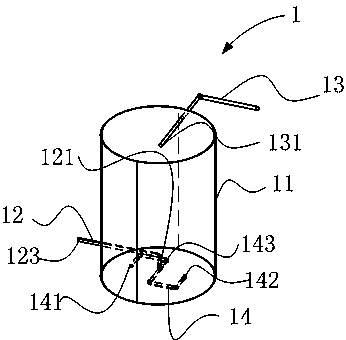

一种旋流厌氧反应装置，包括密封的反应器壳体、进水管、出水管以及位于反应器壳体内且平行设置于反应器壳体底部的分流管道，分流管道至少包括一对方向相反设置的第一出水口和第二出水口，分流管道上还设置有出水管连接口，进水管穿过反应器壳体的侧壁且进水管的出水口与分流管道的出水管连接口相连接，出水管穿过反应器壳体的侧壁且出水管的进水口位于反应器壳体内部，出水管的进水口高度高于分流管道，反应器壳体盛有厌氧污泥，污水经过进水管连接口时通过分流管道分流、并同时通过第一出水口和第二出水口反向流出，在反应器壳体内部形成旋流，以增加污水与厌氧污泥的接触面积。本发明还提供一种AMBR污水处理系统及污水处理方法。
权利要求书
1.一种旋流厌氧反应装置，其特征在于，包括密封的反应器壳体、进水管、出水管以及位于所述反应器壳体内且平行设置于所述反应器壳体底部的分流管道，所述分流管道至少包括一对方向相反设置的第一出水口和第二出水口，所述分流管道上还设置有出水管连接口，所述进水管穿过所述反应器壳体的侧壁且所述进水管的出水口与所述分流管道的所述出水管连接口相连接，所述出水管穿过所述反应器壳体的侧壁且所述出水管的进水口位于所述反应器壳体内部，所述出水管的进水口高度高于所述分流管道，所述反应器壳体盛有包含厌氧生物的厌氧污泥，当所述进水管的进水口有污水进入时，所述污水经过所述进水管连接口时通过所述分流管道分流、并同时通过所述第一出水口和所述第二出水口反向流出，在所述反应器壳体内部形成旋流，以增加所述污水与所述厌氧污泥的接触面积。
2.一种AMBR污水处理系统，其特征在于，包括预处理池、厌氧反应区、厌氧沉淀池、好氧反应区、好氧沉淀池和MBR膜生物反应器反应区，所述厌氧反应区的前端与所述预处理池相连接，所述厌氧反应区的后端与所述厌氧沉淀池的入水口相连接，所述厌氧沉淀池的上清液出水口与所述好氧反应区的前端相连接，所述厌氧沉淀池的回流出水口通过第一回流管道连接于所述厌氧反应区的前端，所述好氧反应区的末端与所述好氧沉淀池的入水口相连接，所述好氧沉淀池的上清液出水口与所述MBR反应区的前端相连接，所述好氧沉淀池的回流出水口通过第二回流管道连接于所述好氧反应区的前端，所述MBR反应区的末端用于排出经所述AMBR污水处理系统处理后的污水。
3.如权利要求2所述的AMBR污水处理系统，其特征在于，所述厌氧反应区包括至少一个旋流厌氧反应装置，所述至少一个旋流厌氧反应装置为前述权利要求1中描述的旋流厌氧反应装置。
4.如权利要求3所述的AMBR污水处理系统，其特征在于，所述厌氧反应区包括至少两个串联设置的旋流厌氧反应装置，当所述厌氧反应区包括第一旋流厌氧反应装置和第二旋流厌氧反应装置时，所述第一旋流厌氧反应装置中进水管的进水口为所述厌氧反应区的前端，所述第一旋流厌氧反应装置中出水管的出水口连接于所述第二旋流厌氧反应装置中进水管的进水口，所述第二旋流厌氧反应装置中出水管的出水口为所述厌氧反应区的末端。
5.如权利要求2所述的AMBR污水处理系统，其特征在于，
还包括连接于所述第一回流管道的第一回流泵，所述第一回流管道用于将所述厌氧沉淀池中沉淀的厌氧污泥回流至所述厌氧反应区，且所述厌氧污泥到达所述厌氧反应区的前端的方向与所述厌氧反应区的进水口的水流方向一致;
还包括连接于所述第二回流管道的第二回流泵，所述第二回流管道用于将所述好氧沉淀池中沉淀的好氧污泥回流至所述好氧反应区，且所述好氧污泥到达所述好氧反应区的前端的方向与所述好氧反应区进水口的水流方向一致。
6.如权利要求2所述的AMBR污水处理系统，其特征在于，
所述厌氧沉淀池的上清液出水口高于所述厌氧沉淀池的回流出水口;
所述好氧反应区还包括出水槽和好氧反应区出水管道，所述出水槽上与所述好氧反应区中污水相接处的一侧设置有出水堰，所述好氧反应区出水管道连接所述出水槽和所述好氧沉淀池的入水口，使所述好氧反应区中没过所述出水堰的经好氧反应后的污水进入所述出水槽后经所述好氧反应区出水管道流入通过所述好氧沉淀池的入水口;
所述好氧沉淀池的入水口高于所述好氧沉淀池的回流出水口。
7.如权利要求3所述的AMBR污水处理系统，其特征在于，还包括太阳能加热装置，所述太阳能加热装置包括太阳能加热板、导热介质循环管道、热交换水箱、热水循环管道、热水循环泵，所述热水循环泵连接于所述热水循环管道，所述热水循环管道连接所述热交换水箱和所述厌氧反应区中所述旋流厌氧反应装置，所述热水循环管道穿过所述旋流厌氧反应装置中所述反应器壳体，所述热水循环管道包括位于所述反应器壳体内部的内热水循环管道和位于所述反应器壳体外部的外热水循环管道，所述导热介质循环管道连接所述热交换水箱和所述太阳能加热板，所述导热介质循环管道穿过所述热交换水箱的壳体，所述导热介质循环管道包括位于所述热交换水箱的壳体内部的内导热介质循环管道和位于所述热交换水箱的壳体外部的外导热介质循环管道。
8.如权利要求7所述的AMBR污水处理系统，其特征在于，所述导热介质循环管道中有流动状态的导热介质，所述内热水循环管道为盘管，所述内导热介质循环管道为盘管。
9.一种污水处理方法，其特征在于，通过AMBR污水处理系统实现，所述AMBR污水处理系统包括预处理池、厌氧反应区、厌氧沉淀池、好氧反应区、好氧沉淀池和MBR膜生物反应器反应区，所述厌氧反应区的前端与所述预处理池相连接，所述厌氧反应区的后端与所述厌氧沉淀池的入水口相连接，所述厌氧沉淀池的上清液出水口与所述好氧反应区的前端相连接，所述厌氧沉淀池的回流出水口通过第一回流管道连接于所述厌氧反应区的前端，所述好氧反应区的末端与所述好氧沉淀池的入水口相连接，所述好氧沉淀池的上清液出水口与所述MBR反应区的前端相连接，所述好氧沉淀池的回流出水口通过第二回流管道连接于所述好氧反应区的前端，所述MBR反应区的末端用于排出经所述AMBR污水处理系统处理后的污水，所述厌氧反应区包括至少一个旋流厌氧反应装置，所述至少一个旋流厌氧反应装置为前述权利要求1中描述的旋流厌氧反应装置，所述方法包括：
将污水流入所述预处理池进行处理，经杂物拦截、调节、酸化处理后得到预处理后的污水，所述预处理池包括栅格池、调节池、酸化池中一种或多种;
将所述预处理后的污水输入所述厌氧反应区，完成磷的释放操作，得到厌氧反应后的污水，所述厌氧反应后的污水包含悬浊的所述厌氧污泥;
输入所述厌氧反应后的污水至所述厌氧沉淀池，得到所述厌氧沉淀池的上清液以及沉淀的所述厌氧污泥;
输入所述厌氧沉淀池的上清液至所述好氧反应区，完成磷的吸收操作，得到好氧反应后的污水，所述好氧反应后的污水包含悬浊的所述好氧污泥;
输入所述好氧反应后的污水至所述好氧沉淀池，得到所述好氧沉淀池的上清液以及沉淀的所述好氧污泥;
将所述好氧沉淀池的上清液输入到所述MBR反应区，通过所述MBR反应区中MBR膜组件完成过滤，抽出过滤后的水;
回流所述沉淀的厌氧污泥至所述厌氧反应区;
回流所述沉淀的好氧污泥至所述好氧反应区。
10.如权利要求9所述的污水处理方法，其特征在于，
所述厌氧反应区包括至少两个串联设置的旋流厌氧反应装置时，所述至少两个旋流厌氧反应装置为前述权利要求1中描述的旋流厌氧反应装置，当所述厌氧反应区包括第一旋流厌氧反应装置和第二旋流厌氧反应装置时，所述第一旋流厌氧反应装置中进水管的进水口为所述厌氧反应区的前端，所述第一旋流厌氧反应装置中出水管的出水口连接于所述第二旋流厌氧反应装置中进水管的进水口，所述第二旋流厌氧反应装置中出水管的出水口为所述厌氧反应区的末端;
所述厌氧反应区通过所述太阳能加热装置提高所述厌氧反应区的温度，以促进厌氧反应。
说明书
旋流厌氧反应装置和AMBR污水处理系统及污水处理方法
技术领域
本发明涉及污水处理技术领域，特别涉及一种旋流厌氧反应装置和AMBR(AnaerobicMembraneBiologicalReactor，厌氧膜生物反应器)污水处理系统及污水处理方法。
背景技术
污水处理人员致力于提高污水深度处理工艺，减少氮磷污染物给再生水造成的不稳定以及安全隐患。传统的脱氮除磷过程是通过厌氧反应以及好氧反应实现的，其中，厌氧反应是使污水流入厌氧反应池，通过厌氧反应池中厌氧生物的作用完成污水中的各种复杂有机物分子转化成有机物及磷的释放后放出，好氧反应是使经厌氧反应后的污水流入好氧反应池，通过好氧生物的作用进行有机物的吸附及磷的吸收后释放泥水。
传统工艺的厌氧反应池是一个大型封闭的反应池，包含一个位于池底的进水口和一个比进水口高度较高的出水口，在进行厌氧反应时，污水从进水口不断进入厌氧反应池，将沉淀于池底的包含厌氧生物的厌氧污泥冲散并在厌氧生物的作用下进行反应，最终，反应后的污水上浮到出水口高度后从出水口排出，同时从出水口排出的还有厌氧污泥，在此反应过程中，由于污水从池底到达出水口的时间有限，与厌氧生物的接触时间短，而且，由于厌氧污泥分布不均匀，部分池水可能接触不到厌氧生物，这使污水的厌氧反应有效处理程度十分有限，还会造成厌氧污泥流失。
发明内容
有鉴于此，有必要提供一种旋流厌氧反应装置和AMBR污水处理系统及污水处理方法。
一种旋流厌氧反应装置，其特征在于，包括密封的反应器壳体、进水管、出水管以及位于所述反应器壳体内且平行设置于所述反应器壳体底部的分流管道，所述分流管道至少包括一对方向相反设置的第一出水口和第二出水口，所述分流管道上还设置有出水管连接口，所述进水管穿过所述反应器壳体的侧壁且所述进水管的出水口与所述分流管道的所述出水管连接口相连接，所述出水管穿过所述反应器壳体的侧壁且所述出水管的进水口位于所述反应器壳体内部，所述出水管的进水口高度高于所述分流管道，所述反应器壳体盛有包含厌氧生物的厌氧污泥，当所述进水管的进水口有污水进入时，所述污水经过所述进水管连接口时通过所述分流管道分流、并同时通过所述第一出水口和所述第二出水口反向流出，在所述反应器壳体内部形成旋流，以增加所述污水与所述厌氧污泥的接触面积。
一种AMBR污水处理系统，包括预处理池、厌氧反应区、厌氧沉淀池、好氧反应区、好氧沉淀池和MBR膜生物反应器反应区，所述厌氧反应区的前端与所述预处理池相连接，所述厌氧反应区的后端与所述厌氧沉淀池的入水口相连接，所述厌氧沉淀池的上清液出水口与所述好氧反应区的前端相连接，所述厌氧沉淀池的回流出水口通过第一回流管道连接于所述厌氧反应区的前端，所述好氧反应区的末端与所述好氧沉淀池的入水口相连接，所述好氧沉淀池的上清液出水口与所述MBR反应区的前端相连接，所述好氧沉淀池的回流出水口通过第二回流管道连接于所述好氧反应区的前端，所述MBR反应区的末端用于排出经所述AMBR污水处理系统处理后的污水。
一种污水处理方法，其特征在于，通过AMBR污水处理系统实现，所述AMBR污水处理系统包括预处理池、厌氧反应区、厌氧沉淀池、好氧反应区、好氧沉淀池和MBR膜生物反应器反应区，所述厌氧反应区的前端与所述预处理池相连接，所述厌氧反应区的后端与所述厌氧沉淀池的入水口相连接，所述厌氧沉淀池的上清液出水口与所述好氧反应区的前端相连接，所述厌氧沉淀池的回流出水口通过第一回流管道连接于所述厌氧反应区的前端，所述好氧反应区的末端与所述好氧沉淀池的入水口相连接，所述好氧沉淀池的上清液出水口与所述MBR反应区的前端相连接，所述好氧沉淀池的回流出水口通过第二回流管道连接于所述好氧反应区的前端，所述MBR反应区的末端用于排出经所述AMBR污水处理系统处理后的污水，所述方法包括：
将污水流入所述预处理池进行处理，经杂物拦截、调节、酸化处理后得到预处理后的污水，所述预处理池包括栅格池、调节池、酸化池中一种或多种;
将所述预处理后的污水输入所述厌氧反应区，完成磷的释放操作，得到厌氧反应后的污水，所述厌氧反应后的污水包含悬浊的所述厌氧污泥;
输入所述厌氧反应后的污水至所述厌氧沉淀池，得到所述厌氧沉淀池的上清液以及沉淀的所述厌氧污泥;
输入所述厌氧沉淀池的上清液至所述好氧反应区，完成磷的吸收操作，得到好氧反应后的污水，所述好氧反应后的污水包含悬浊的所述好氧污泥;
输入所述好氧反应后的污水至所述好氧沉淀池，得到所述好氧沉淀池的上清液以及沉淀的所述好氧污泥;
将所述好氧沉淀池的上清液输入到所述MBR反应区，通过所述MBR反应区中MBR膜组件完成过滤，抽出过滤后的水;
回流所述沉淀的厌氧污泥至所述厌氧反应区;
回流所述沉淀的好氧污泥至所述好氧反应区。
本发明实施例改进了污水处理流程中厌氧反应的反应装置，厌氧反应区采用多个上述的旋流厌氧反应装置，并在厌氧反应区末端增设用于分离和回流厌氧污泥的厌氧沉淀池，能够提高对污水的反应充分程度，提高厌氧污泥利用率，避免厌氧污泥流失，可减少污水处理成本，提高污水处理效率。
