申请日2015.09.23
公开(公告)日2016.02.17
IPC分类号C02F9/10; C02F103/18
摘要
本实用新型公开了一种脱硫废水回收装置，包括通过管道依次连接的废水泵、去色池、过滤池、中和池、蒸发池、絮凝池、澄清池以及集水池，过滤池、蒸发池以及澄清池还连接有污泥混合池，污泥混合池连接有烧结机，烧结机连接有烟气脱硫装置，烟气脱硫装置还与蒸发池相连。本实用新型的有益效果：本实用新型结构简单，不仅达到减排的目的，资源可以回收再利用，实现硫化物“0”排放。

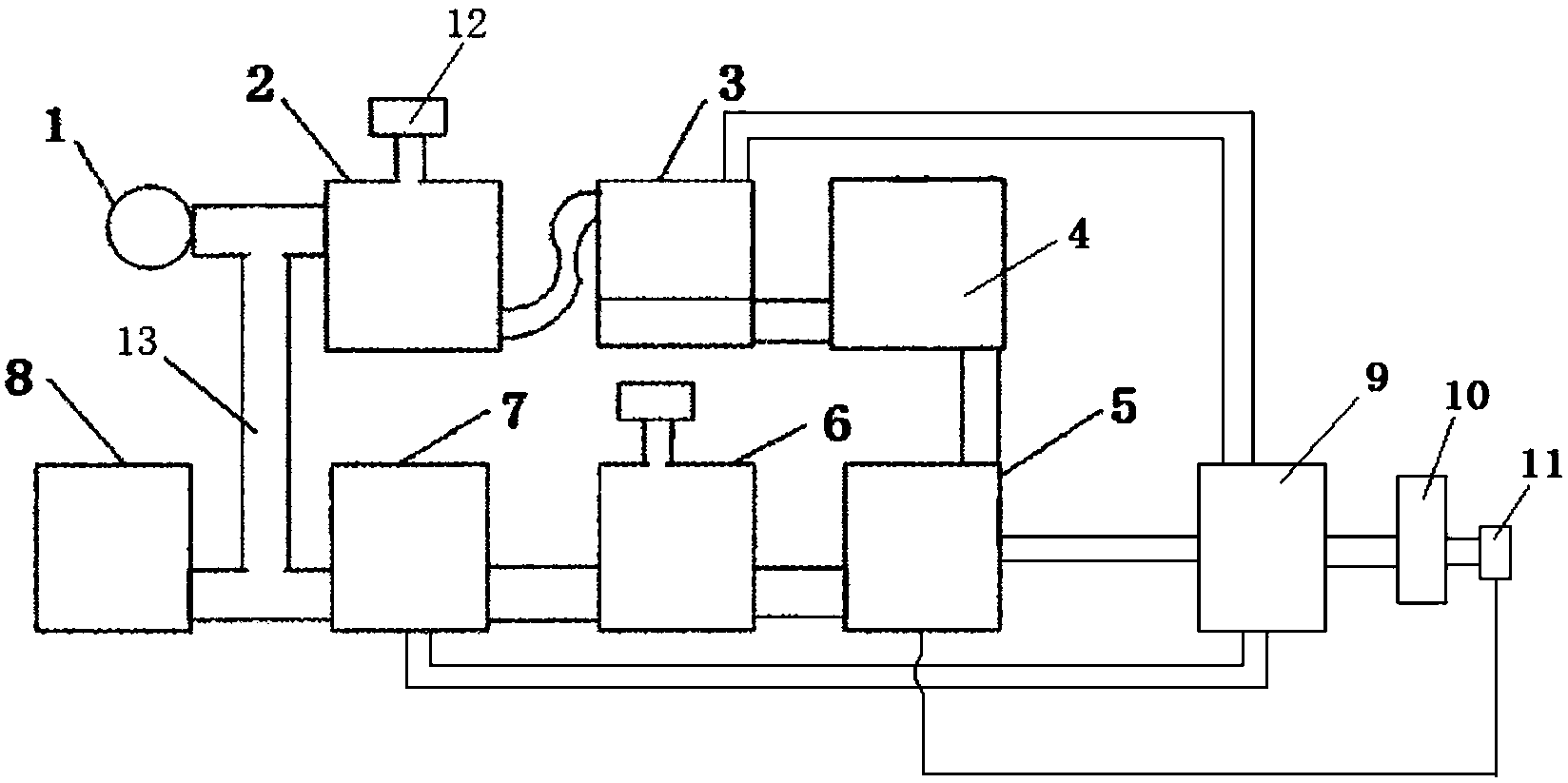

摘要附图
权利要求书
1.一种脱硫废水回收装置，包括通过管道依次连接的废水泵(1)、去色池(2)、过滤池(3)、中和池(4)、蒸发池(5)、絮凝池(6)、澄清池(7)以及集水池(8)，其特征在于，所述过滤池(3)、蒸发池(5)以及澄清池(7)还连接有污泥混合池(9)，所述污泥混合池(9)连接有烧结机(10)，所述烧结机(10)连接有烟气脱硫装置(11)，所述烟气脱硫装置(11)还与所述蒸发池(5)相连。
2.根据权利要求1所述的脱硫废水回收装置，其特征在于，所述去色池(2)上端设有活性炭吸附剂储罐(12)，所述去色池(2)与活性炭吸附剂储罐(12)之间设有自动阀门。
3.根据权利要求1所述的脱硫废水回收装置，其特征在于，所述中和池(4)的入口处和出口处均设有PH控制仪，所述絮凝池(6)的入口上端设有自动计量泵。
4.根据权利要求1所述的脱硫废水回收装置，其特征在于，所述澄清池(7)的出口处设有SS控制仪和PH检测仪。
5.根据权利要求1所述的脱硫废水回收装置，其特征在于，所述澄清池(7)出口处设有三通管道(13)，所述三通管道(13)的另两端分别与集水池(8)和废水泵(1)相连。
说明书
脱硫废水回收装置
技术领域
本实用新型涉及一种回收装置，具体来说，涉及一种脱硫废水回收装置。
背景技术
工业废水分类通常有以下三种：第一种是按工业废水中所含主要污染物的化学性质分类，含无机污染物为主的为无机废水，含有机污染物为主的为有机废水。第二种是按工业企业的产品和加工对象分类，如冶金废水、造纸废水、炼焦煤气废水、金属酸洗废水、化学肥料废水、纺织印染废水、染料废水、制革废水、农药废水、电站废水等。第三种是按废水中所含污染物的主要成分分类，如酸性废水、碱性废水、含氰废水、含铬废水、含镉废水、含汞废水、含酚废水、含醛废水、含油废水、含硫废水、含有机磷废水和放射性废水等，前两种分类法不涉及废水中所含污染物的主要成分，也不能表明废水的危害性。第三种分类法，明确地指出废水中主要污染物的成分，能表明废水一定的危害性。
目前一些废水处理后，部分出水水质达到了国家的有关排放标准，但均存在废水处理方法流程复杂，消耗较多的化学药品，经过处理后的废水仍无法重新回收利用，另外废水处理后的固体废弃物也没有采取相应的措施进行处理。
实用新型内容
本实用新型的目的是提供一种脱硫废水回收装置，以克服目前现有技术存在的上述不足。
为实现上述技术目的，本实用新型的技术方案是这样实现的：
一种脱硫废水回收装置，包括通过管道依次连接的废水泵、去色池、过滤池、中和池、蒸发池、絮凝池、澄清池以及集水池，所述过滤池、蒸发池以及澄清池还连接有污泥混合池，所述污泥混合池连接有烧结机，所述烧结机连接有烟气脱硫装置，所述烟气脱硫装置还与所述蒸发池相连。
进一步的，所述去色池上端设有活性炭吸附剂储罐，所述去色池与活性炭吸附剂储罐之间设有自动阀门。
进一步的，所述中和池的入口处和出口处均设有PH控制仪，所述絮凝池的入口上端设有自动计量泵。
进一步的，所述澄清池的出口处设有SS控制仪和PH检测仪。
进一步的，所述澄清池出口处设有三通管道，所述三通管道的另两端分别与集水池和废水泵相连。
本实用新型的有益效果：本实用新型结构简单，不仅达到减排的目的，资源可以回收再利用，实现硫化物“0”排放。
