申请日2015.08.27
公开(公告)日2015.12.09
IPC分类号C02F101/16; C02F3/30
摘要
一种生物法深度脱除废水总氮的工艺及其装置，在补充碳源的条件下，将含氮废水进行深度脱氮处理，出水总氮达到排放标准。本发明的废水脱氮效率高，出水TN稳定降至20mg/L以下，有效解决了目前含氮废水高标准排放的难题;并且结构简单、运行管理方便、自动化程度高、运行费用与投资成本低。
权利要求书
1.一种生物法深度脱除废水总氮的工艺，其特征在于,它包括以下几个步 骤：
(1)将总氮浓度在(50～1000)mg/L碳氮比值小于1的硝态氮型废水与碳源 分别送入生物反应器中，进行深度脱氮处理，得到反应出水;
(2)将步骤(1)中得到的反应出水送入后处理系统进行好氧生物处理，去除 水中剩余的有机物，得到系统出水。
2.如权利要求1所述的一种生物法深度脱除废水总氮的工艺，其特征在 于：所述步骤(1)中生物反应器反应环境为pH值为5～9、回流比为50%～2000% 的缺氧条件。
3.如权利要求1所述的一种生物法深度脱除废水总氮的工艺，其特征在 于：所述步骤(1)的废水在生物反应器中的水力停留时间为3～36小时。
4.如权利要求1所述的一种生物法深度脱除废水总氮的工艺，其特征在 于：所述步骤(2)的工作环境pH值为5.5～9、溶解氧为1～3mg/L，出水COD 可降低为50mg/L以下。

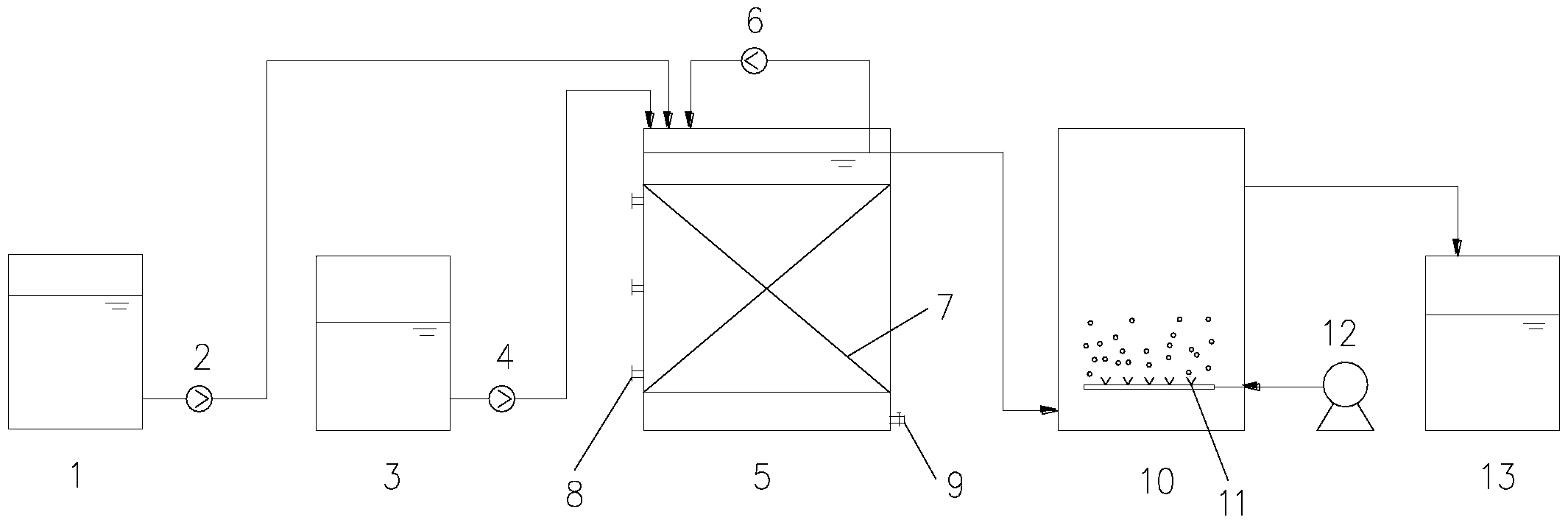

5.用于上述任一项权利要求所述的生物法深度脱除废水总氮工艺的装置， 其特征在于：它包括原水池(1)、进水泵(2)、碳源池(3)、加药泵(4)、脱氮反 应器(5)、回流泵(6)、后处理单元(10)和产水池(13);
所述原水池(1)与脱氮反应器(5)连接，连接管路装有进水泵(2)，碳源池 (3)也与脱氮反应器(5)连接，连接管路上装有加药泵(4),脱氮反应器(5)的出 水端与后处理单元(10)连接，同时，脱氮反应器(5)的出水端与脱氮反应器(5) 的进水端连接，连接管路上装有回流泵(6),后处理单元(10)的出水端与产水池 (13)连接。
6.如权利要求5所述的生物法深度脱除废水总氮工艺的装置，其特征在 于：所述脱氮反应器(5)中设有填料(7)，器壁上留有取样口(8)，底部装有排 泥阀(9)。
7.如权利要求5所述的生物法深度脱除废水总氮工艺的装置，其特征在 于：所述后处理单元(10)设有风机(12)与曝气装置(11)，两者通过管道连接。
说明书
一种生物法深度脱除废水总氮的工艺及其装置
技术领域
本发明属于废水处理技术领域，具体涉及一种生物法深度脱除废水总氮的 工艺及其装置。
背景技术
废水中的氮主要通过硝化反硝化过程得到去除，其中，反硝化需要有机碳 源作为电子供体，硝态氮作为电子受体，最终转化为氮气，达到去除废水中氮 的目的。但目前很多污水处理厂面临着进水有机碳源浓度低，不足以支持反硝 化脱氮的有效进行。因此，污水处理工艺升级改造需要在深度处理工艺中投加 碳源，进行污水反硝化深度脱氮。
目前，深度脱氮采用的工艺主要包括生物转盘、生物滤池、流化床生物膜 或移动床生物膜等，其中生物转盘工艺的缺点是盘材较贵，投资大;无通风设 备，转盘的供氧依靠盘面的生物膜接触大气，使得挥发物质污染依然存在;生 物转盘的性能受环境气温及其他因素影响较大。生物滤池工艺中滤料的密度较 大，相对填充率较低，对反应器有效利用率也相应降低;同时，工艺运行过程 中易造成堵塞，不利于工艺运行。移动床生物膜工艺是向反应器中投加一定量 密度接近于水的填料，为微生物的生长提供栖息地，提高反应器中生物量和生 物种类，使得反应器的处理效率较高，在废水深度处理中有着广泛的应用，但 这种技术需要设置曝气装置与搅拌机，一方面对布气管路要求较高，在运行过 程中填料易流失，增加了运行管理难度和降低了处理效果;另一方面，搅拌过 程中生物膜易受水流湍动的干扰，容易脱落，稳定性差，且容易堵塞。
发明内容
本发明的目的就是针对现有废水脱除总氮工艺稳定性差，脱除效率低下， 处理成本高的技术缺陷，提供一种生物法深度脱除废水总氮的工艺及其装置， 在补充碳源的条件下，将含氮废水进行深度脱氮处理，出水达标排放。
技术方案
为了实现上述技术目的，本发明设计的一种生物法深度脱除废水总氮的工 艺，其特征在于,它包括以下几个步骤：
(1)将总氮浓度在(50～1000)mg/L，碳氮比值小于1的硝态氮型废水与碳源 分别送入生物反应器中，进行深度脱氮处理，得到反应出水;
(2)将步骤(1)中的得到的反应出水送入后处理系统进行好氧生物处理，去 除水中剩余的有机物，得到系统出水。
进一步，所述步骤(1)中生物反应器反应环境为pH值为5～9、回流比为 50%～2000%的缺氧条件。
进一步，所述步骤(1)的废水在生物反应器中的水力停留时间为3～36小时。
进一步，所述步骤(2)的工作环境pH为5.5～9、溶解氧为1～3mg/L，出水 COD为50mg/L以下
用于上述任一项生物法深度脱除废水总氮的装置，它包括原水池、进水泵、 碳源池、加药泵、脱氮反应器、回流泵、后处理单元和产水池;
所述原水池与脱氮反应器连接，连接管路装有进水泵，碳源池也与脱氮反 应器连接，连接管路上装有加药泵,脱氮反应器的出水端与后处理单元连接，同 时，脱氮反应器的出水端与脱氮反应器的进水端连接，连接管路上装有回流泵, 后处理单元的出水端与产水池连接。
进一步，所述脱氮反应器中设有填料，器壁上留有取样口，底部装有排泥 阀。
进一步，所述后处理单元设有风机与曝气装置，两者通过管道连接。
有益效果
本发明设计的生物法深度脱除废水总氮的工艺及其装置，废水处理后出水 水质好，脱氮效率高，保证出水总稳定降至20mg/L以下，解决含氮废水TN高 标准排放的难题;适用范围广，可处理TN浓度为50-1000mg/L的各类含氮废水。 通过回流装置，可有效控制反应过程中所需的溶解氧，有利于微生物高效脱氮， 结构简单，操作管理方便，自动化程度高，运行费用与投资成本低。
