申请日2015.09.23
公开(公告)日2016.01.06
IPC分类号E03C1/122; C02F1/00
摘要
本实用新型公开了一种家庭污水处理再利用装置，包括污水聚集池、分流装置、污水处理装置、空气净化装置和清水箱，所述污水聚集池连接分流装置，分流装置有三个连接端，分流装置上端连接污水聚集池，分流装置侧端连接污水处理装置，分流装置下端连接污水下水管，分流装置内部设有分流开关;所述污水处理装置包括处理箱、设置于处理箱内的搅拌轴、设置于处理箱上并与搅拌轴上端连接的驱动电机、设置于处理箱上端并插入处理箱内的进料管;本实用新型的驱动电机驱动搅拌轴旋转，加速药剂溶解，提高药剂处理污水效率，节约了水资源同时也省去了更换空气净化装置所需清水的过程，减少操作，提高效率。

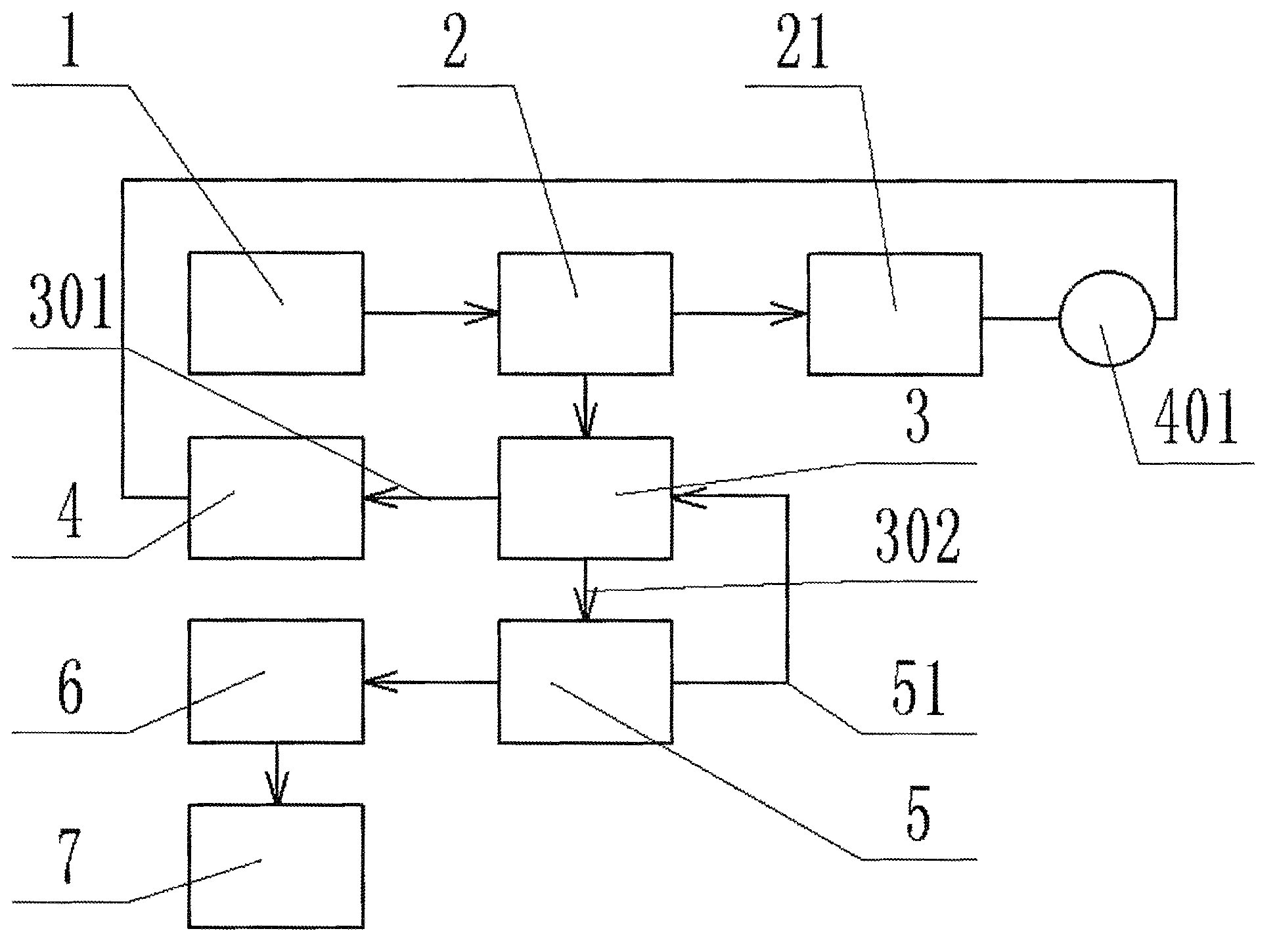

摘要附图
权利要求书
1.一种家庭污水处理再利用装置，包括污水聚集池、分流装置、污水处理装置、空气净化装 置和清水箱，其特征在于，所述污水聚集池连接分流装置，分流装置有三个连接端，分流装 置上端连接污水聚集池，分流装置侧端连接污水处理装置，分流装置下端连接污水下水管， 分流装置内部设有分流开关;所述污水处理装置包括处理箱、设置于处理箱内的搅拌轴、设 置于处理箱上并与搅拌轴上端连接的驱动电机、设置于处理箱上端并插入处理箱内的进料管， 处理箱上端还设有污水入口，污水入口通过管道与分流装置侧端连接;所述污水处理装置底 部设有空气净化支管和冲洗支管，空气净化支管连接空气净化装置，空气净化装置通过循环 水泵连接于污水聚集池;所述冲洗支管连接备用补水箱入水端，备用补水箱一侧下端通过连 接管连接补水箱一侧下端，备用补水箱另一侧上端设有反冲水管，反冲水管上设有水箱和水 泵，反冲水管连通污水处理装置，备用补水箱与补水箱形成一连通器，补水箱另一端下侧通 过连接管连接清水箱，清水箱底部设有压力传感器，补水箱内下端设有水位监测器，压力传 感器及水位监测器均连接于控制器输入端，控制器输出端连接智能水阀及报警装置，智能水 阀设置于补水箱和清水箱之间的连接管上。
2.根据权利要求1所述的家庭污水处理再利用装置，其特征在于，所述备用补水箱和补水箱 下面均设置有支撑台。
3.根据权利要求1所述的家庭污水处理再利用装置，其特征在于，所述报警装置为蜂鸣器。
说明书
一种家庭污水处理再利用装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种家庭污水处理再利用装置。
背景技术
我国是一个水资源短缺的国家，水资源分布不均，节约水资源，强化水资源稀缺意识已 刻不容缓。水资源短缺是个全球性问题，当下中国更是面临着缺水带来的各种挑战。利用新 技术、新方法实现污水循环再利用，是节约用水的重要举措;居家生活用水的循环再利用， 是普及全民节水意识、节约水资源的有效方法，也是政府大力引导支持方向。在们日常生活 中，每个家庭每天都会产生一些废水，这些废水都随着每个家庭室内设置的下水道排入城市 水管网中，给城市污水管网带来很大处理压力，这些市政工程的成本增加最终还是要分摊到 每个家庭日常生活成本中。如果能在家中设计出一体化的空气净化与污水处理装置，不仅可 以净化室内空气，实现污水再利用，节约水资源，还有助于降低生活成本。
实用新型内容
本实用新型的目的在于提供一种家庭污水处理再利用装置，以解决上述背景技术中提出 的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种家庭污水处理再利用装置，包括污水聚集池、分流装置、污水处理装置、空气净化 装置和清水箱，所述污水聚集池连接分流装置，分流装置有三个连接端，分流装置上端连接 污水聚集池，分流装置侧端连接污水处理装置，分流装置下端连接污水下水管，分流装置内 部设有分流开关;所述污水处理装置包括处理箱、设置于处理箱内的搅拌轴、设置于处理箱 上并与搅拌轴上端连接的驱动电机、设置于处理箱上端并插入处理箱内的进料管，处理箱上 端还设有污水入口，污水入口通过管道与分流装置侧端连接;所述污水处理装置底部设有空 气净化支管和冲洗支管，空气净化支管连接空气净化装置，空气净化装置通过循环水泵连接 于污水聚集池;所述冲洗支管连接备用补水箱入水端，备用补水箱一侧下端通过连接管连接 补水箱一侧下端，备用补水箱另一侧上端设有反冲水管，反冲水管上设有水箱和水泵，反冲 水管连通污水处理装置，备用补水箱与补水箱形成一连通器，补水箱另一端下侧通过连接管 连接清水箱，清水箱底部设有压力传感器，补水箱内下端设有水位监测器，压力传感器及水 位监测器均连接于控制器输入端，控制器输出端连接智能水阀及报警装置，智能水阀设置于 补水箱和清水箱之间的连接管上。
进一步的，所述备用补水箱和补水箱下面均设置有支撑台。
进一步的，所述报警装置为蜂鸣器。
与现有技术相比，本实用新型的分流开关拨到排放一侧，通向污水处理装置管道一侧关 闭，污水下水管一侧接通，污水经下水管直接排出;分流开关拨到净化一侧，通向污水处理 装置管道一侧接通，污水下水管一侧关闭，污水被导入污水处理装置;污水进入污水处理装 置后，依据污水情况，经进料管向处理箱内添加相关处理药剂以净化处理污水，同时，驱动 电机驱动搅拌轴旋转，加速药剂溶解，提高药剂处理污水效率;经污水处理装置处理后的清 水进入备用补水箱，备用补水箱与补水箱组成连通器，两位水位自动互补，补水箱通过智能 水阀连接于清水箱，压力传感器检测清水箱内水压数据，传输给控制器，控制器控制智能水 阀工作，进而自动控制补水箱对清水箱内补水，可以始终保持清水箱内水位不变，便于取用 处理后的清水;同时，补水箱内设水位监测器，水位监测器检测到补水箱内水位变化数据传 输给控制器，控制器进而决定控制报警装置工作，进而提醒使用者需要对补水箱及备用补水 箱内注入处理后的清水以保障清水箱内用水需求;再者，如果搅拌装置处理后的清水过多， 清水箱、补水箱及备用补水箱都已是最大负荷工作下，过量的清水便可以通过备用补水箱上 端的反冲水管输送给污水处理装置，用于清理污水处理装置，以确保清水箱、补水箱及备用 补水箱正常工作;空气净化装置使用过的带有沉淀的净化水，也不必倒掉浪费，可直接通过 循环水泵泵入污水聚集池进行再处理利用，节约了水资源同时也省去了更换空气净化装置所 需清水的过程，减少操作，提高效率。
