申请日2015.09.23
公开(公告)日2016.01.06
IPC分类号B01D21/24
摘要

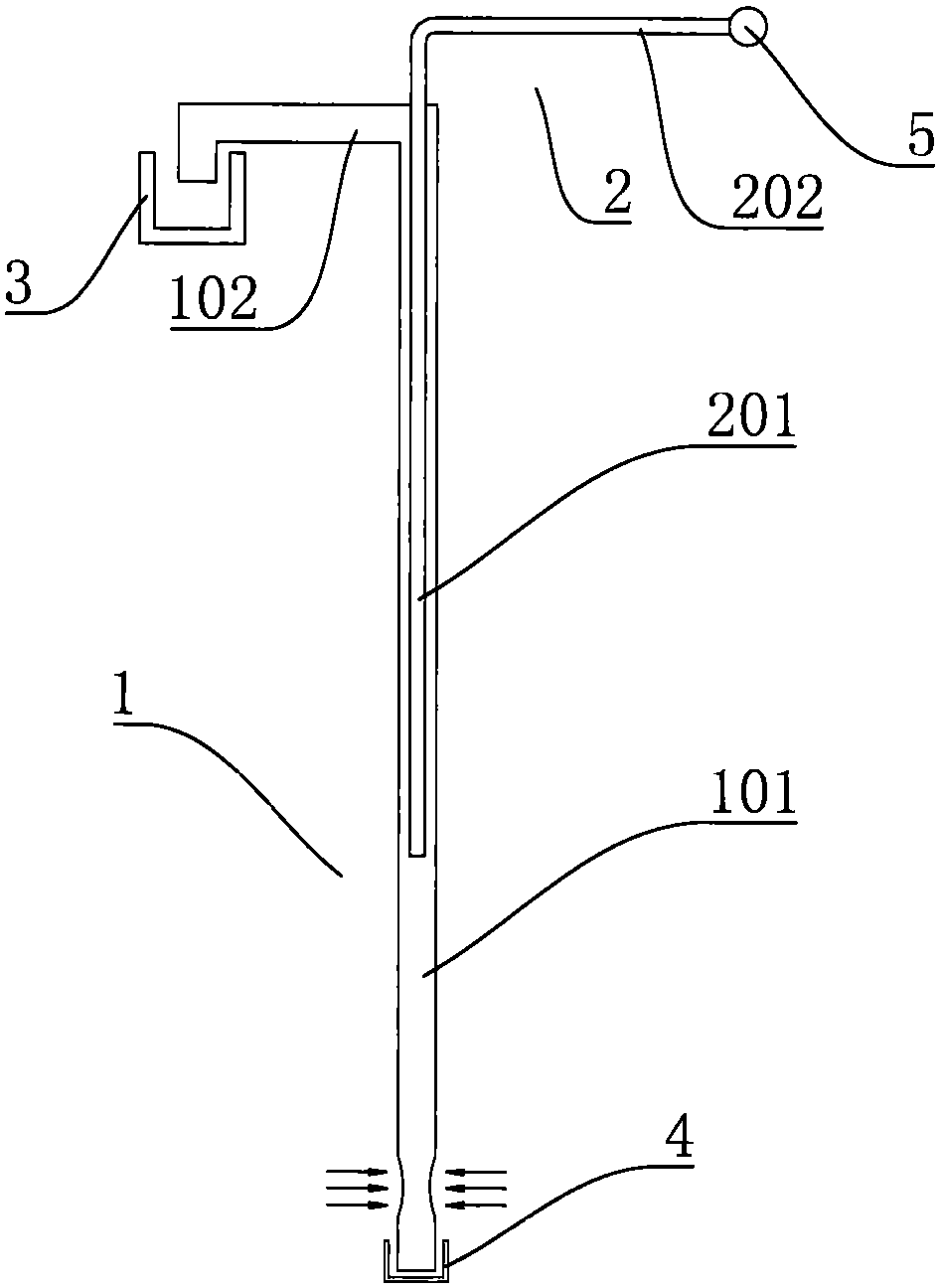

本实用新型公开了一种用于污水处理的套管排泥设备，包括污泥提升管、空气管和开口向上的污泥回流槽，污泥提升管包括连为一体的第一竖管和第一横管，第一竖管的下端管壁上设有进泥孔，第一横管远离第一竖管的一端设有弯头，弯头的开口向下且处于污泥回流槽中;空气管包括连为一体的第二竖管和第二横管;第二竖管套设于第一竖管的内腔中，且第二竖管的外管壁与第一竖管的内管壁之间设有间隙;使用时第一竖管的下端置于沉淀池的池底污泥中。本实用新型具有结构简单、管理方便的优点，采用本实用新型进行排泥工作，有利于保持活性污泥中的溶解氧，且不会对沉淀池的池水产生大的扰动。
摘要附图
权利要求书
1.一种用于污水处理的套管排泥设备，其特征在于：包括污泥提升管(1)、空气管(2) 和开口向上的污泥回流槽(3)，所述污泥提升管(1)包括连为一体的第一竖管(101)和第 一横管(102)，第一竖管(101)的下端管壁上设有进泥孔，第一横管(102)远离第一竖管 (101)的一端设有弯头，弯头的开口向下且处于污泥回流槽(3)中;所述空气管(2)包括 连为一体的第二竖管(201)和第二横管(202);第二竖管(201)套设于第一竖管(101)的 内腔中，且第二竖管(201)的外管壁与第一竖管(101)的内管壁之间设有间隙;使用时， 第一竖管(101)的下端处于沉淀池的池底污泥中。
2.按照权利要求1所述的一种用于污水处理的套管排泥设备，其特征在于：还包括用于 固定第一竖管(101)的固定管槽(4)，使用时，第一竖管(101)的下端置于固定管槽(4) 中，且使第一竖管(101)下端管壁上的进泥孔处于固定管槽(4)的上侧。
3.按照权利要求2所述的一种用于污水处理的套管排泥设备，其特征在于：所述污泥提 升管(1)和空气管(2)均设置多个，且使污泥提升管(1)和空气管(2)配对设置，所有 空气管(2)中第二横管(202)远离第二竖管(201)的一端均与进气总管(5)连通。
4.按照权利要求1-3任一项所述的一种用于污水处理的套管排泥设备，其特征在于：所 述第二竖管(201)的下端开口处位于第一竖管(101)的中间以下位置，且处于第一竖管(101) 下端管壁上的进泥孔上侧。
说明书
一种用于污水处理的套管排泥设备
技术领域
本实用新型涉及一种污水处理设备，尤其是涉及一种用于污水处理的套管排泥设备。
背景技术
在污水处理领域，清除沉淀池中的污泥是一道重要的工序，其影响着污水处理系统的整 体性能以及污水处理的效果。目前的污水处理系统中，大多采用污泥回流泵进行沉淀池中污 泥的提升、排除工作，现有的污泥回流泵因其启动频繁，设备维护多，耗电量大，且容易对 沉淀池的水产生较大的扰动，进而影响浮渣清除、泥水分离等其他工序，不利于污水处理系 统整体性能的提高。
实用新型内容
本实用新型的目的是提供一种用于污水处理的套管排泥设备，其具有结构简单、管理方 便、节约能源的优点，采用本实用新型进行污水处理的排泥工作，有利于保持活性污泥中的 溶解氧，使其不产生臭味，且不会对沉淀池的池水产生大的扰动。
为解决现有技术中污水处理系统采用污泥回流泵进行排泥时，存在的结构复杂、启动频 繁、耗电量大、排泥量不易控制，且会对沉淀池的水产生较大的扰动，不利于污水处理系统 整体性能提高的问题，本实用新型一种用于污水处理的套管排泥设备，包括污泥提升管、空 气管和开口向上的污泥回流槽，所述污泥提升管包括连为一体的第一竖管和第一横管，第一 竖管的下端管壁上设有进泥孔，第一横管远离第一竖管的一端设有弯头，弯头的开口向下且 处于污泥回流槽中;所述空气管包括连为一体的第二竖管和第二横管;第二竖管套设于第一 竖管的内腔中，且第二竖管的外管壁与第一竖管的内管壁之间设有间隙;使用时，第一竖管 的下端处于沉淀池的池底污泥中。
进一步的，本实用新型一种用于污水处理的套管排泥设备，还包括用于固定第一竖管的 固定管槽，使用时，第一竖管的下端置于固定管槽中，且使第一竖管下端管壁上的进泥孔处 于固定管槽的上侧。
进一步的，本实用新型一种用于污水处理的套管排泥设备，其中，所述污泥提升管和空 气管均设置多个，且使污泥提升管和空气管配对设置，所有空气管中第二横管远离第二竖管 的一端均与进气总管连通。
进一步的，本实用新型一种用于污水处理的套管排泥设备，其中，所述第二竖管的下端 开口处位于第一竖管的中间以下位置，且处于第一竖管下端管壁上的进泥孔上侧。
本实用新型一种用于污水处理的套管排泥设备与现有技术相比，具有以下优点：本实用 新型通过设置污泥提升管、空气管和开口向上的污泥回流槽，并把污泥提升管设计成包括第 一竖管和第一横管的结构，在第一竖管的下端管壁上设置进泥孔，让第一横管的弯头的开口 向下并处于污泥回流槽中;把空气管设计成包括第二竖管和第二横管的结构，让第二竖管套 设于第一竖管的内腔中，且使第二竖管的外管壁与第一竖管的内管壁之间设有间隙。在实际 应用时，让第一竖管的下端处于沉淀池的池底污泥中，让第二横管的进气端连接曝气泵，当 打开曝气泵后，气体就会依次通过空气管进入污泥提升管内，随着气量的增大，污泥提升管 内的固气混合物被推向污泥提升管的上部，空气的动能被转化为势能，污泥提升管内因进入 空气后泥水混合物密度变小，污泥提升管内与沉淀池内的污泥产生压力差，在压力的作用下， 沉淀池内的污泥就会通过第一竖管下端的进泥孔被源源不断地提升至污泥回流槽内。当停止 曝气泵时，污泥提升管中未排出的污泥会缓慢下降，直至污泥提升管内的压力与外界压力相 同，即停止污泥排出。本实用新型结构简单，管理也非常方便，其动力源仅为空气，可节省 能源;采用本实用新型进行污水处理的排泥工作，有利于保持活性污泥中的溶解氧，使污泥 不产生臭味，对沉淀池的池水也不会产生大的扰动，对水流状态影响较小，有利于污水处理 系统的整体性能提高，且污泥回流量可通过对进气量和进气时间的控制进行调节，沉淀池内 的污泥提升管数量也可根据实际需要设置而不受限制，应用较为灵活。
