申请日2015.09.23
公开(公告)日2015.12.30
IPC分类号B01D21/18
摘要
本实用新型公开了一种用于污水处理的浮渣清除设备，属于污水处理领域，包括沉淀池一和沉淀池二，沉淀池一和沉淀池二之间设有隔墙，隔墙上设有连通沉淀池一和沉淀池二的过水洞，沉淀池一中处于隔墙的一侧设有开口向上的浮渣收集槽且隔墙作为浮渣收集槽的一侧槽壁，浮渣收集槽开口处高度低于隔墙的上端高度，浮渣收集槽中设有潜污泵一。本实用新型具有结构简单、易实施、维护少、运营成本低的优点。

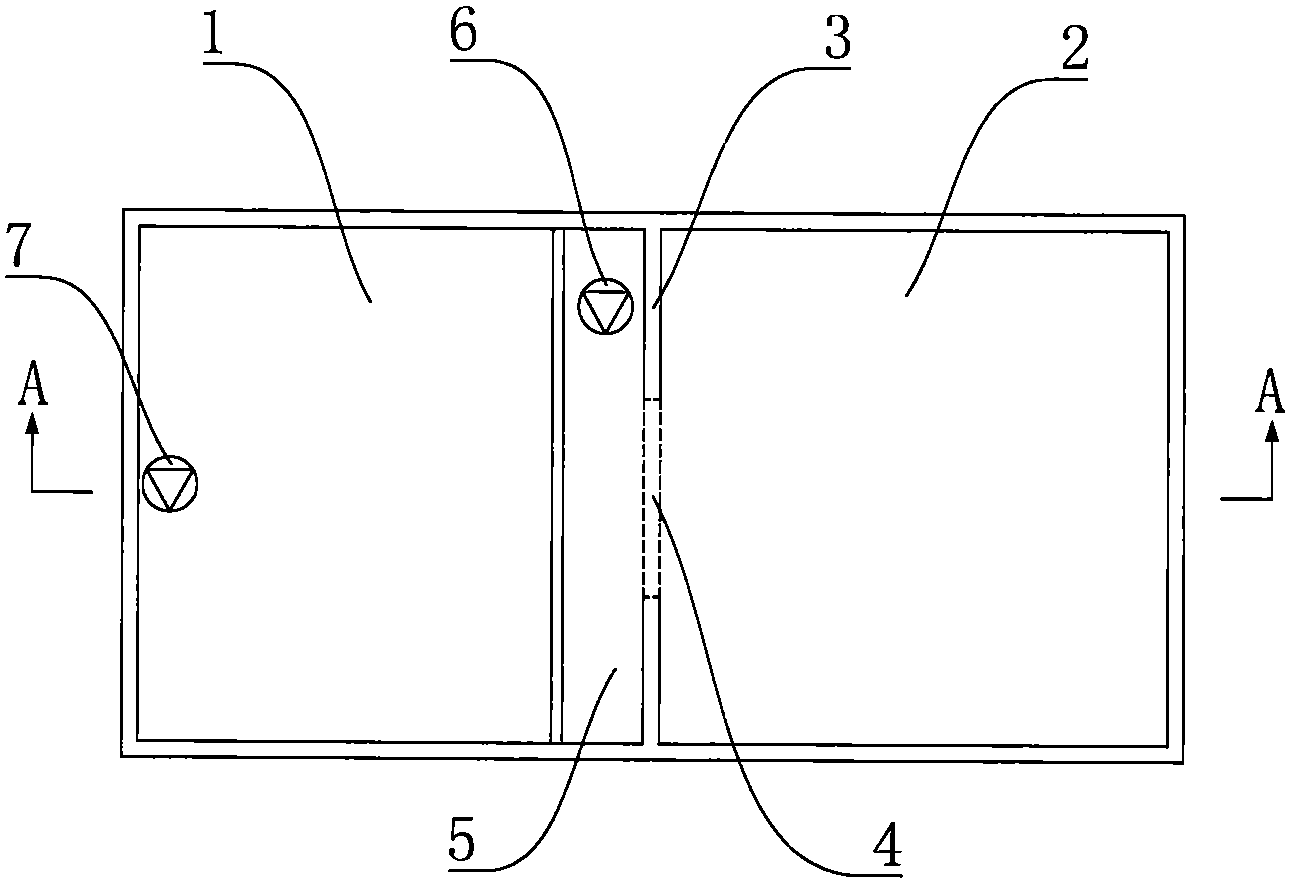

摘要附图
权利要求书
1.一种用于污水处理的浮渣清除设备，其特征在于：包括沉淀池一(1)和沉淀池二(2)， 所述沉淀池一(1)和沉淀池二(2)之间设有隔墙(3)，所述隔墙(3)上设有连通沉淀池一 (1)和沉淀池二(2)的过水洞(4)，所述沉淀池一(1)中处于隔墙(3)的一侧设有开口 向上的浮渣收集槽(5)且隔墙(3)作为浮渣收集槽(5)的一侧槽壁，浮渣收集槽(5)的 开口处高度低于隔墙(3)的上端高度，浮渣收集槽(5)中设有潜污泵一(6)，沉淀池一(1) 中设有潜污泵二(7)，潜污泵二(7)处于相对于隔墙(3)的另一侧。
2.按照权利要求1所述的一种用于污水处理的浮渣清除设备，其特征在于：所述过水洞 (4)设在隔墙(3)的中部位置。
3.按照权利要求2所述的一种用于污水处理的浮渣清除设备，其特征在于：所述浮渣收 集槽(5)的长度等于沉淀池一(1)的宽度。
4.按照权利要求2所述的一种用于污水处理的浮渣清除设备，其特征在于：所述浮渣收 集槽(5)的底部处于过水洞(4)的上侧。
说明书
一种用于污水处理的浮渣清除设备
技术领域
本实用新型涉及一种污水处理领域，尤其是涉及一种浮渣清除设备。
背景技术
在污水处理领域，污水中的浮渣清除是其中一道重要的工序，直接影响着污水处理的效 果。目前该领域主要采用刮渣设备收集和清除污水中的浮渣工作，刮渣机通常设置在反应区 的上方，通过往复运动将废渣定期刮进排渣槽排掉，以达到污水净化目的。但刮渣机涉及的 设备多，其结构和运行均较为复杂，而且刮渣机工作在装满污水的反应池上方，位置较为特 殊，环境也非常恶劣，容易造成设备运行故障，使维护难度加大，运营成本升高，并进而影 响经济效益。
实用新型内容
本实用新型的目的是提供一种用于污水处理的浮渣清除设备，其具有结构简单、易实施、 维护少、运营成本低的优点。
为解决现有技术中浮渣清除采用刮渣机时其结构复杂，容易出现设备故障，维护难度增 大，运营成本高的问题，本实用新型一种用于污水处理的浮渣清除设备，包括沉淀池一和沉 淀池二，所述沉淀池一和沉淀池二之间设有隔墙，所述隔墙上设有连通沉淀池一和沉淀池二 的过水洞，所述沉淀池一中处于隔墙的一侧设有开口向上的浮渣收集槽且隔墙作为浮渣收集 槽的一侧槽壁，浮渣收集槽的开口处高度低于隔墙的上端高度，浮渣收集槽中设有潜污泵一， 沉淀池一中设有潜污泵二，潜污泵二处于相对于隔墙的另一侧。
优选的，本实用新型一种用于污水处理的浮渣清除设备，其中，所述过水洞设在隔墙的 中部位置。
优选的，本实用新型一种用于污水处理的浮渣清除设备，其中，所述浮渣收集槽的长度 等于沉淀池一的宽度。
优选的，本实用新型一种用于污水处理的浮渣清除设备，其中，所述浮渣收集槽的底部 处于过水洞的上侧。
本实用新型一种用于污水处理的浮渣清除设备与现有技术相比，具有以下优点：本实用 新型设置了沉淀池一和沉淀池二，并在沉淀池一和沉淀池二之间设置隔墙，在墙上设置连通 沉淀池一和沉淀池二的过水洞，在沉淀池一中处于隔墙的一侧设置开口向上的浮渣收集槽并 让隔墙作为浮渣收集槽的一侧槽壁，使浮渣收集槽的开口处高度低于隔墙的上端高度。以上 结构设置，在实际应用中，使污水从沉淀池一进入，并从沉淀池二排出流向下一道工序，在 这一过程中当向沉淀池一注入的污水量和从沉淀池二排出的污水量达到动态平衡时，污水会 通过过水洞缓慢地从沉淀池一流向沉淀池二，大部分的浮渣被阻挡在沉淀池一内。在沉淀池 准备排泥前1-2min内，开启潜污泵二并以一定角度向浮渣收集槽的前方喷射污水，可使水面 产生波动，推动水面上的浮渣流向浮渣收集槽，然后通过排泥设备对沉淀池进行排泥，沉淀 池一和沉淀池二的水面下降，大量的浮渣被留存在浮渣收集槽的上方，此时开启潜污泵一， 把浮渣收集槽内的污水抽送到预处理池内，进行二次处理。本实用新型具有构造简单，污水 设备少，维护少，运行成本低的优点，通过设置相应的电器控制装置可实现自动化管理
