申请日2015.09.23
公开(公告)日2015.12.23
IPC分类号C02F9/04; C02F9/02
摘要
一种采用多级PP棉滤芯的水处理装置，目的在于提供一种不易掉粉不易堵塞的一种防堵塞的净水设备。包括顺序连接的PP棉滤芯、前置薄膜活性炭滤芯、压缩薄膜活性炭滤芯、增压泵、反渗透R/O膜组件、后置活性滤芯、后置抑菌膜，所述后置薄膜活性炭滤芯还连接有压力罐，所述反渗透R/O膜组件的废液口连接有电磁阀，所述前置薄膜活性炭滤芯和后置薄膜活性炭滤芯包括滤腔，滤腔内设置有薄膜活性炭，滤腔上端出入有引水管，引水管延伸至滤腔底部并与底部分离，引水管上端设有上端盖，滤腔下端设置有下端盖，上端盖与饮水管间设置有分流盘，分流盘上设置有若干整列分布的小孔。

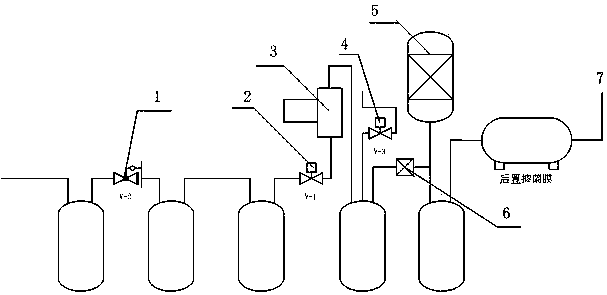

摘要附图
权利要求书
1.一种采用多级PP棉滤芯的水处理装置，其特征在于，包括顺序连接的PP棉滤芯、前置薄膜活性炭滤芯、压缩薄膜活性炭滤芯、增压泵、反渗透R/O膜组件、后置活性滤芯、后置抑菌膜，所述后置薄膜活性炭滤芯还连接有压力罐，所述反渗透R/O膜组件的废液口连接有电磁阀，所述前置薄膜活性炭滤芯和后置薄膜活性炭滤芯包括滤腔，滤腔内设置有薄膜活性炭，滤腔上端出入有引水管，引水管延伸至滤腔底部并与底部分离，引水管上端设有上端盖，滤腔下端设置有下端盖，上端盖与饮水管间设置有分流盘，分流盘上设置有若干整列分布的小孔,薄膜活性炭包括薄膜活性炭和用于包裹薄膜活性炭的有机薄膜层，有机薄膜层上设置有通孔，有机薄膜包裹层为聚乙烯膜膜层,PP棉滤芯包括沿水流方向依次设置的第一PP棉滤层和第二PP棉滤层，所述PP棉滤层的孔径沿水流方向逐渐缩小，且第一层PP棉滤层的孔径大于第二PP棉滤层的孔径，第一层PP棉滤层孔径为4.1um，第二PP棉滤层的孔径为1.2um。
2.根据权利要求1所述的一种采用多级PP棉滤芯的水处理装置，其特征在于：所述RO反渗透组件的膜系采用聚酰胺复合膜。
3.根据权利要求1所述的一种采用多级PP棉滤芯的水处理装置，其特征在于：所述反渗透设备的膜组件的膜上的孔径为0.0002—0.0009微米。
4.根据权利要求1所述的一种采用多级PP棉滤芯的水处理装置，其特征在于：所述活性炭为球形颗粒活性炭、柱状活性炭。
5.根据权利要求1所述的一种采用多级PP棉滤芯的水处理装置，其特征在于：所述有机薄膜包裹层上的通孔孔径为0.0005—0.009微米。
说明书
一种采用多级PP棉滤芯的水处理装置
技术领域
本发明涉及净水设备技术领域，提供了一种采用多级PP棉滤芯的水处理装置。
背景技术
水和电是人类生活、生产中不可缺少的重要物质，在节水节能已成为时代特征。我们这个水资源和电能源短缺的国家，面临城市污水肆意排放，生活用水水质日益下降，如何使水质达到日常生活、工业生产可靠性、稳定性的要求，直接影响着居民正常工作和经济的发展。
现有净水设备的薄膜活性炭滤芯大多都是设置为上端进水下端出水的结构，这种结构，容易出现薄膜活性炭掉粉，日积月累从而造成活设备堵塞。
发明内容
本发明的目的在于提供一种不易掉粉不易堵塞的一种防堵塞的净水设备。
为了实现上述目的本发明采用以下技术方案：
一种采用多级PP棉滤芯的水处理装置，其包括顺序连接的PP棉滤芯、前置薄膜活性炭滤芯、压缩薄膜活性炭滤芯、增压泵、反渗透R/O膜组件、后置活性滤芯、后置抑菌膜，所述后置薄膜活性炭滤芯还连接有压力罐，所述反渗透R/O膜组件的废液口连接有电磁阀，所述前置薄膜活性炭滤芯和后置薄膜活性炭滤芯包括滤腔，滤腔内设置有薄膜活性炭，滤腔上端出入有引水管，引水管延伸至滤腔底部并与底部分离，引水管上端设有上端盖，滤腔下端设置有下端盖，上端盖与饮水管间设置有分流盘，分流盘上设置有若干整列分布的小孔,薄膜活性炭包括薄膜活性炭和用于包裹薄膜活性炭的有机薄膜层，有机薄膜层上设置有通孔，有机薄膜包裹层为聚乙烯膜膜层。。
上述技术方案中，所述RO反渗透组件的膜系采用聚酰胺复合膜。
上述技术方案中，所述反渗透设备的膜组件的膜上的孔径为0.0002—0.0009微米。
上述技术方案中，所述活性炭为球形颗粒活性炭、柱状活性炭。
上述技术方案中，所述有机薄膜包裹层上的通孔孔径为0.0005—0.009微米。上述技术方案中，PP棉滤芯包括壳体，壳体内设置有筒状的PP棉层和筒状的碳棒层，所述碳棒层设置在PP棉花层内壁,PP棉层和碳棒层粘接，壳体上设置有进水口，液体从进水口进入壳体内经过PP棉层后再经碳棒层，从筒状的碳棒层的中心孔排出。
