申请日2015.10.19
公开(公告)日2016.01.20
IPC分类号C07K14/435; C07K1/34
摘要
本发明涉及一种煮茧废水蚕丝蛋白浓缩再回收系统，其煮茧废水槽通过送料泵连着斜板沉淀池，斜板沉淀池的下端连有废渣池，斜板沉淀池的出液口连通有蚕丝浓缩液罐;蚕丝浓缩液罐的出液口通过管道a连着热水泵，热水泵连着错流膜过滤器，错流膜过滤器通过管道b连着膜蒸馏系统，且膜蒸馏系统的热水出口通过管道c与蚕丝浓缩液罐连通;膜蒸馏系统的左下端连着冷水箱，冷水箱的冷水经水泵送入膜蒸馏系统，冷水流过膜蒸馏系统从膜蒸馏系统的冷水出口流出并通过管道d流入冷水箱，膜蒸馏系统的净水出口连接着净水箱。本发明通过膜蒸馏系统将煮茧废水浓缩50-60倍，便于将蚕丝蛋白提纯回用，将原本排放的废水中有高价值的蚕丝蛋白回收利用。
权利要求书
1.一种煮茧废水蚕丝蛋白浓缩再回收系统，它包括煮茧废水槽，其特征在于：所述煮茧废水槽通过送料泵连接着斜板沉淀池，所述斜板沉淀池的下端连接有废渣池，斜板沉淀池的出液口连通有蚕丝浓缩液罐;所述蚕丝浓缩液罐的出液口通过管道a连接着热水泵，热水泵连接着错流膜过滤器，错流膜过滤器通过管道b连接着膜蒸馏系统，且膜蒸馏系统的热水出口通过管道c与蚕丝浓缩液罐连通;所述膜蒸馏系统的左下端连接着冷水箱，冷水箱的冷水经水泵送入膜蒸馏系统，冷水流过膜蒸馏系统从膜蒸馏系统的冷水出口流出并通过管道d 流入冷水箱，膜蒸馏系统的净水出口连接着净水箱。
2.根据权利要求1所述的一种煮茧废水蚕丝蛋白浓缩再回收系统，其特征在于：所述斜板沉淀池内上部安装有多组斜管或斜板，斜板沉淀池的进水口位于斜管或斜板下方，水沿斜板或斜管上升流动，水中悬浮杂质在斜板或斜管上进行沉淀。
3.根据权利要求2所述的一种煮茧废水蚕丝蛋白浓缩再回收系统，其特征在于：所述斜板沉淀池内下部为倒锥形结构，水经过斜管或斜板分离出的泥渣在重力作用下沿着斜管或斜板向下滑至倒锥形结构的池底，再集中排入废渣池。
4.根据权利要求1所述的一种煮茧废水蚕丝蛋白浓缩再回收系统，其特征在于：所述斜板沉淀池内上部且位于斜管或斜板上方安装有溢流板，水经过斜板或斜管过滤后流过溢流板，并从斜板沉淀池的出液口流入蚕丝浓缩液罐。
5.根据权利要求1所述的一种煮茧废水蚕丝蛋白浓缩再回收系统，其特征在于：所述膜蒸馏系统是由依次并排连接在一起的4～6组膜组件组成，每组膜组件上分别设有热水进口、热水出口、冷水进口、冷水出口和净水出口。
6.根据权利要求1所述的一种煮茧废水蚕丝蛋白浓缩再回收系统，其特征在于：所述管道a、管道b、管道c和管道d上分别设有球阀。
说明书
一种煮茧废水蚕丝蛋白浓缩再回收系统
技术领域：
本发明涉及废水处理领域，更具体的说是涉及一种煮茧废水蚕丝蛋白浓缩再回收系统。
背景技术：
煮茧废水在现有工艺处理后都直接排掉，经检测1200L煮茧废水中还含有0.2%左右的蚕丝蛋白可回收，煮茧废水还具有很大再利用的价值，直接排放的煮茧废水可创造极高的经济效益。
发明内容：
本发明的目的是针对现有技术的不足之处，提供一种煮茧废水蚕丝蛋白浓缩再回收系统，通过膜蒸馏系统将煮茧废水浓缩50-60倍，便于将蚕丝蛋白提纯回用，将原本排放的废水中有高价值的蚕丝蛋白回收利用。
本发明的技术解决措施如下：

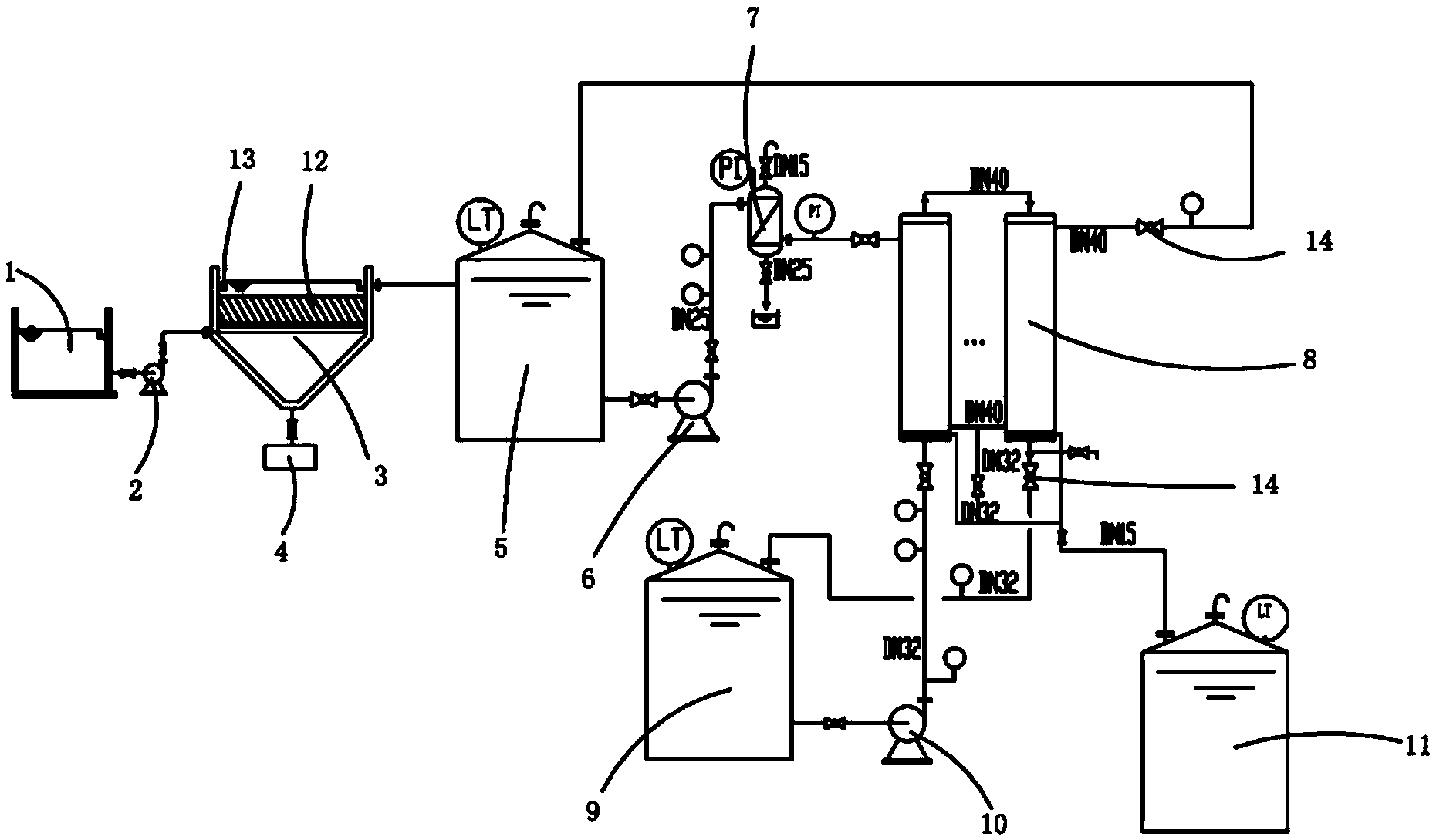

一种煮茧废水蚕丝蛋白浓缩再回收系统，它包括煮茧废水槽，所述煮茧废水槽通过送料泵连接着斜板沉淀池，所述斜板沉淀池的下端连接有废渣池，斜板沉淀池的出液口连通有蚕丝浓缩液罐;所述蚕丝浓缩液罐的出液口通过管道a连接着热水泵，热水泵连接着错流膜过滤器，错流膜过滤器通过管道b连接着膜蒸馏系统，且膜蒸馏系统的热水出口通过管道c与蚕丝浓缩液罐连通;所述膜蒸馏系统的左下端连接着冷水箱，冷水箱的冷水经水泵送入膜蒸馏系统，冷水流过膜蒸馏系统从膜蒸馏系统的冷水出口流出并通过管道d流入冷水箱，膜蒸馏系统的净水出口连接着净水箱。
作为优选，所述斜板沉淀池内上部安装有多组斜管或斜板，斜板沉淀池的进水口位于斜管或斜板下方，水沿斜板或斜管上升流动，水中悬浮杂质在斜板或斜管上进行沉淀。
作为优选，所述斜板沉淀池内下部为倒锥形结构，水经过斜管或斜板分离出的泥渣在重力作用下沿着斜管或斜板向下滑至倒锥形结构的池底，再集中排入废渣池。
作为优选，所述斜板沉淀池内上部且位于斜管或斜板上方安装有溢流板，水经过斜板或斜管过滤后流过溢流板，并从斜板沉淀池的出液口流入蚕丝浓缩液罐。
作为优选，所述膜蒸馏系统是由依次并排连接在一起的4～6组膜组件组成，每组膜组件上分别设有热水进口、热水出口、冷水进口、冷水出口和净水出口。
作为优选，所述管道a、管道b、管道c和管道d上分别设有球阀。
本发明的有益效果在于：
本发明采用斜板沉淀池，将悬浮物、杂质去除;通过错流膜过滤器将更细微的微粒去除;本发明通过膜蒸馏系统将煮茧废水浓缩 50-60倍，便于从浓缩液中提纯蚕丝蛋白，将蚕丝蛋白提纯回用。将原本排放的废水中有高价值的蚕丝蛋白回收利用。
