申请日2017.11.15
公开(公告)日2018.03.16
IPC分类号C02F11/12; C02F11/18; C02F3/00
摘要
本发明涉及一种节能型污泥干燥处理系统，包括第一蒸发器、第二蒸发器和蒸汽压缩机，所述蒸汽压缩机包括第一进口阀、第二进口阀、第一出口阀和第二出口阀，所述第一蒸发器通过管道依次连接第一进口阀、蒸汽压缩机和第一出口阀并形成循环回路，所述第二蒸发器通过管道依次连接第二进口阀、蒸汽压缩机和第二出口阀并形成循环回路，所述第一蒸发器和第二蒸发器分别与污泥进料器和污泥出料器连接。本系统解决了污泥干燥能耗大以及成分复杂的污泥水对环境造成二次污染的问题。
摘要附图
权利要求书

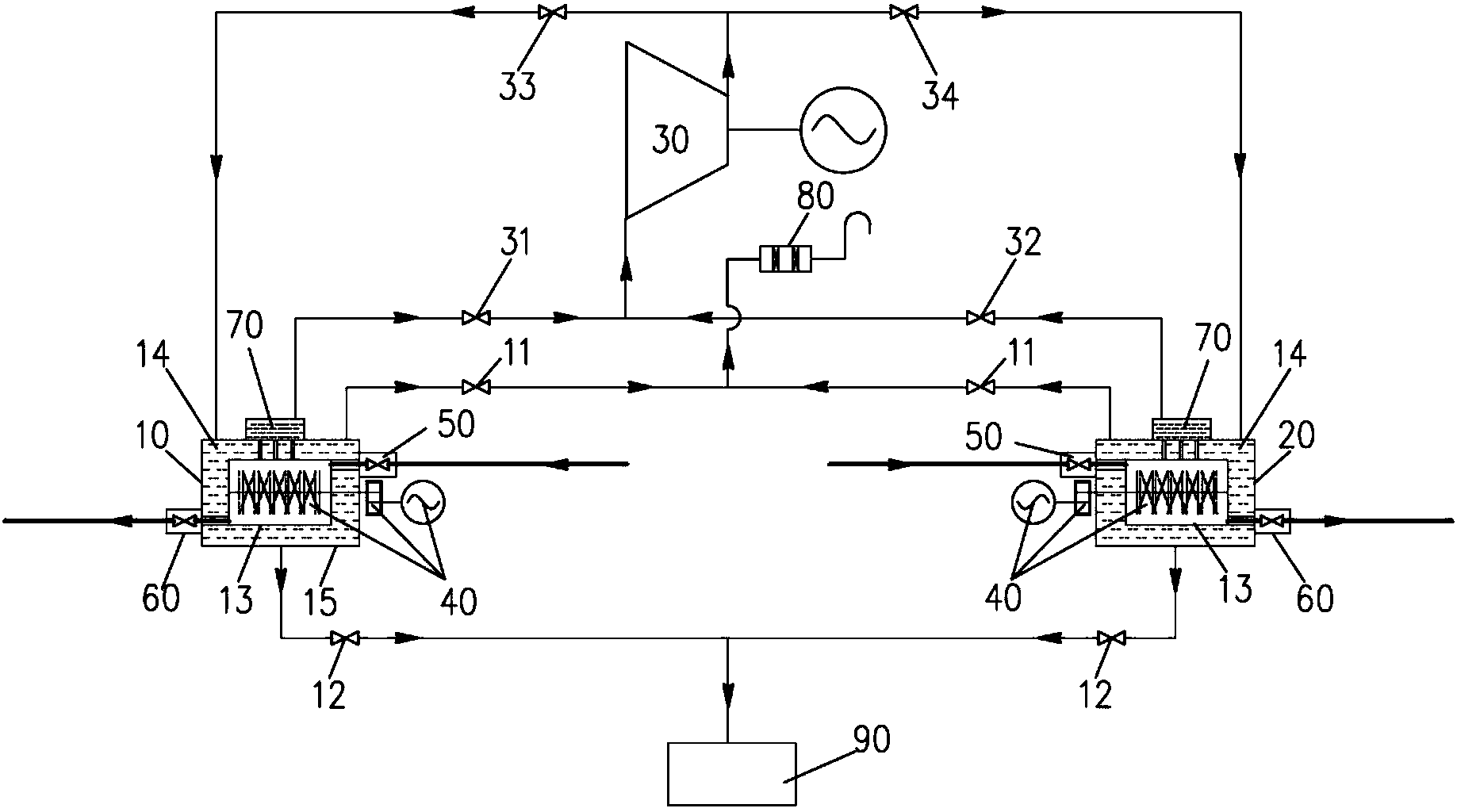

1.一种节能型污泥干燥处理系统，其特征在于：包括第一蒸发器(10)、第二蒸发器(20)和蒸汽压缩机(30)，所述蒸汽压缩机(30)包括第一进口阀(31)、第二进口阀(32)、第一出口阀(33)和第二出口阀(34)，所述第一蒸发器(10)通过管道依次连接第一进口阀(31)、蒸汽压缩机(30)和第一出口阀(33)并形成循环回路，所述第二蒸发器(20)通过管道依次连接第二进口阀(32)、蒸汽压缩机(30)和第二出口阀(34)并形成循环回路，所述第一蒸发器(10)和第二蒸发器(20)分别与污泥进料器(50)和污泥出料器(60)连接。
2.根据权利要求1所述的节能型污泥干燥处理系统，其特征在于：所述第一蒸发器(10)和第二蒸发器(20)分别包括内筒(13)和外筒(15)，所述内筒和外筒之间形成夹套(14)，所述蒸汽压缩机的第一进口阀(31)和第二进口阀(32)通过管道与内筒(13)连接，所述第一出口阀(33)和第二出口阀(34)通过管道与夹套(14)连接，所述污泥进料器(50)和污泥出料器(60)通过管道分别与内筒连接。
3.根据权利要求2所述的节能型污泥干燥处理系统，其特征在于：所述第一蒸发器和第二蒸发器的内筒(13)分别连接一搅拌装置(40)，所述搅拌装置包括搅拌器、减速机和电机。
4.根据权利要求2所述的节能型污泥干燥处理系统，其特征在于：所述第一蒸发器和第二蒸发器的夹套(14)分别通过凝液出口阀(12)与生化池(90)连接。
5.根据权利要求2所述的节能型污泥干燥处理系统，其特征在于：所述第一蒸发器和第二蒸发器的夹套(14)分别通过不凝气排气阀(11)与一净化装置(80)连接。
6.根据权利要求2所述的节能型污泥干燥处理系统，其特征在于：所述第一蒸发器的夹套(14)与第一进口阀(31)之间、以及第二蒸发器的夹套(14)与第二进口阀(32)分别设有一捕沫器(70)。
说明书
节能型污泥干燥处理系统
技术领域
本发明涉及污泥处理，具体涉及一种节能型污泥干燥处理系统。
背景技术
污水处理产生的污泥，其含水量很大，通常在80%以上。而污泥无论做填埋、焚烧、堆肥均需要降低含水量，称之为污泥干燥。当前的污泥干燥，大多采用蒸汽干燥，每干燥一吨污泥，需要400～500公斤生蒸汽;另外由于污泥组分复杂，部分有害物会随蒸汽溢出进入大气，造成二次污染。
发明内容
为了克服上述缺陷，本发明提供一种节能型污泥干燥处理系统，该系统利用蒸发器和压缩机的配合使用，大大降低了能耗，并对系统蒸发出的凝水进行生化处理，避免对环境造成二次污染。
本发明为了解决其技术问题所采用的技术方案是：
一种节能型污泥干燥处理系统，包括第一蒸发器、第二蒸发器和蒸汽压缩机，所述蒸汽压缩机包括第一进口阀、第二进口阀、第一出口阀和第二出口阀，所述第一蒸发器通过管道依次连接第一进口阀、蒸汽压缩机和第一出口阀并形成循环回路，所述第二蒸发器通过管道依次连接第二进口阀、蒸汽压缩机和第二出口阀并形成循环回路，所述第一蒸发器和第二蒸发器分别与污泥进料器和污泥出料器连接。
优选地，所述第一蒸发器和第二蒸发器分别包括内筒和外筒，所述内筒和外筒之间形成夹套，所述蒸汽压缩机的第一进口阀和第二进口阀通过管道与内筒连接，所述第一出口阀和第二出口阀通过管道与夹套连接，所述污泥进料器和污泥出料器通过管道分别与内筒连接。
优选地，所述第一蒸发器和第二蒸发器的内筒分别连接一搅拌装置，所述搅拌装置包括搅拌器、减速机和电机。
优选地，所述第一蒸发器和第二蒸发器的夹套分别通过凝液出口阀与生化池连接。
优选地，所述第一蒸发器和第二蒸发器的夹套分别通过不凝气排气阀与一净化装置连接。
优选地，所述第一蒸发器的夹套与第一进口阀之间、以及第二蒸发器的夹套与第二进口阀分别设有一捕沫器。
本发明的有益效果是：
1、本系统包括压缩机、第一蒸发器、第二蒸发器等设备，在低温低压密闭的状态干燥污泥，使污泥干燥的能耗降低，并将污泥中蒸发的水蒸气经过热量回收，被冷凝后回到生化池进行生化处理，因此本系统解决了污泥干燥能耗大以及成分复杂的污泥水对环境造成二次污染的问题;
2、本系统中采用两套蒸发器，在第一蒸发器工作时，第二蒸发器可以进行出料和加料作业，当第一蒸发器的污泥接近干燥程度时，蒸汽压缩机可以将高温蒸汽切换到第二蒸发器，从而对第二蒸发器的污泥进行预热，当第二蒸发器达到预热温度时，蒸汽压缩机的第二进口阀打开，切换至第二蒸发器，使第二蒸发器开始干燥工作，第一蒸发器进行出料和进料作业，从而保证了系统工作的连续性，而且可以利用上一个蒸发器中的余热对接下来工作的蒸发器进行预热，降低了能耗;整个系统可以通过PLC自动控制，自动化程度高;
3、本系统中的第一蒸发器和第二蒸发器中设置无死角的搅拌装置，在污泥干燥过程中不断搅拌，这样能够均匀的接受蒸发器夹套传递来的热量，同时尽量的增大污泥蒸发面积，提高干燥效率。
