申请日2017.11.15
公开(公告)日2018.03.06
IPC分类号A62C31/03; A62C37/40
摘要
本发明涉及一种具有喷淋范围调节及污水处理功能的消防设备，包括主体、移动机构、喷淋机构和处理机构，喷淋机构包括收纳组件和调节组件，处理机构包括移动组件和处理组件。该具有喷淋范围调节及污水处理功能的消防设备中，通过喷淋机构，可以将喷头收入主体的内部，起到收纳保护的作用，并且通过喷头的转动及角度调节，使得喷头可以对火灾的进行精确的喷水扑灭，而且不会使得水到处飞溅造成其他影响，通过处理机构，不仅可以对火灾烟雾进行吸收，而且能够对地面上废水杂质进行吸收处理，保证了相对干净整洁的环境，减少了因为地上的废水存在滑倒的安全隐患，通过这些，提高了消防设备的实用性和可靠性。

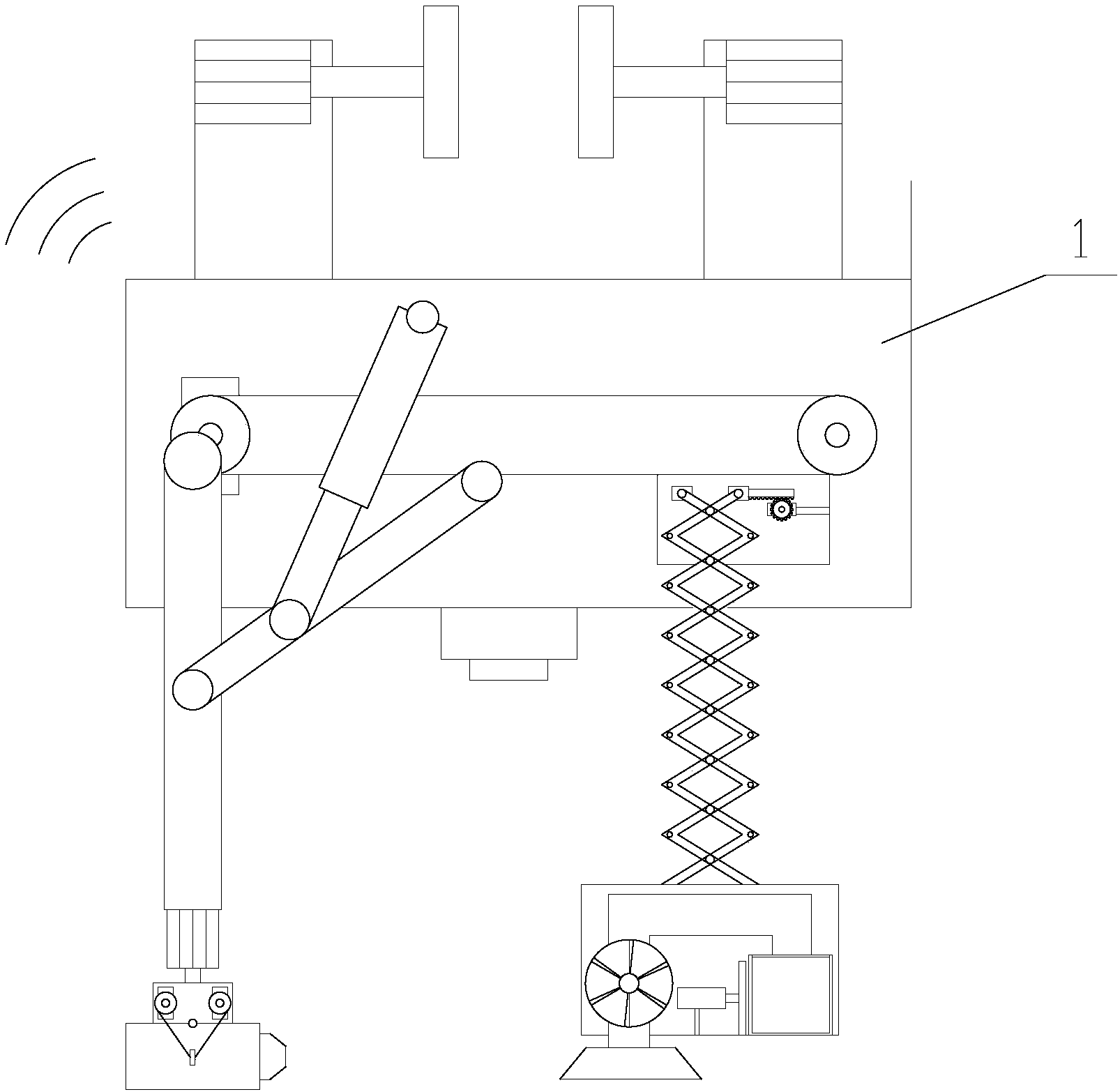

摘要附图
权利要求书
1.一种具有喷淋范围调节及污水处理功能的消防设备，其特征在于，包括主体(1)、移动机构、喷淋机构和处理机构，所述移动机构设置在主体(1)的上方，所述喷淋机构和处理机构均设置在主体(1)的内部;
所述喷淋机构包括收纳组件和调节组件，所述调节组件设置在收纳组件上，所述收纳组件与调节组件传动连接;
所述收纳组件包括气缸(2)、摆动杆(3)、第一连杆(4)和第二连杆(5)，所述摆动杆(3)竖向设置，所述摆动杆(3)的上端与主体(1)的内部铰接，所述摆动杆(3)的下端与调节组件相连，所述第一连杆(4)和第二连杆(5)位于同一直线上，所述第二连杆(5)倾斜设置在主体(1)的内部，所述第一连杆(4)的一端与摆动杆(3)的中部铰接，所述第一连杆(4)的另一端与第二连杆(5)的一端铰接，所述第二连杆(5)的另一端与主体(1)的内部铰接，所述气缸(2)倾斜设置在摆动杆(3)的上方，所述气缸(2)与主体(1)的内部铰接，所述第一连杆(4)与第二连杆(5)的铰接处与气缸(2)的气杆的远离缸体的一端铰接;
所述调节组件包括第一电机(6)、驱动室(7)、两个转动单元和喷头(8)，所述第一电机(6)竖向设置在摆动杆(3)的下方，所述驱动室(7)水平设置在第一电机(6)的下方，所述第一电机(6)与驱动室(7)传动连接，所述喷头(8)水平设置在驱动室(7)的下方，所述驱动室(7)的下方与喷头(8)铰接，两个转动单元分别设置在驱动室(7)的内部的两侧且关于驱动室(7)对称，所述转动单元包括第二电机(9)、驱动轮(10)和连接线(11)，所述第二电机(9)水平设置在驱动室(7)的内部，所述第二电机(9)与驱动轮(10)传动连接，所述驱动轮(10)通过连接线(11)与喷头(8)相连;
所述处理机构包括移动组件和处理组件，所述处理组件设置在移动组件的下方，所述移动组件与处理组件传动连接;
所述处理组件包括伸缩组件和吸收组件，所述吸收组件设置伸缩组件的下方，所述伸缩组件与吸收组件传动连接;
所述吸收组件包括收集室(21)、收集单元和推送单元，所述收集室(21)设置在伸缩组件的下方，所述收集单元和推送单元均设置在收集室(21)的内部，所述收集单元包括气泵(22)、吸嘴(23)、连接管(24)和收集箱(25)，所述气泵(22)设置在收集室(21)的内部，所述吸嘴(23)设置在收集室(21)的下方，所述收集箱(25)设置在气泵(22)的一侧，所述吸嘴(23)、气泵(22)、收集箱(25)通过连接管(24)连接，所述推动组件设置在气泵(22)和收集箱(25)之间，所述推送组件包括电动推杆(26)和推板(27)，所述电动推杆(26)固定在收集室(21)的内部，所述电动推杆(26)的推杆水平设置，所述电动推杆(26)通过推杆与推板(27)传动连接，所述推板(27)竖向设置在气泵(22)和收集箱(25)之间。
2.如权利要求1所述的具有喷淋范围调节及污水处理功能的消防设备，其特征在于，所述移动组件包括第三电机(12)、主动轮(13)、传动带(14)和从动轮(15)，所述第三电机(12)水平设置在主体(1)的内部，所述第三电机(12)与主动轮(13)传动连接，所述传动带(14)水平设置，所述主动轮(13)通过传动带(14)与从动轮(15)传动连接。
3.如权利要求2所述的具有喷淋范围调节及污水处理功能的消防设备，其特征在于，所述伸缩组件包括壳体(16)、第四电机(17)、圆柱齿轮(18)、齿条(19)、滑动块(20)和伸缩架(31)，所述壳体(16)设置在传动带(14)的下方，所述第四电机(17)水平设置在壳体(16)的内部，所述第四电机(17)与圆柱齿轮(18)传动连接，所述齿条(19)水平设置在圆柱齿轮(18)的上方，所述圆柱齿轮(18)与齿条(19)啮合，所述齿条(19)与滑动块(20)相连，所述伸缩架(31)竖向设置在壳体(16)的内部，所述伸缩架(31)上侧的两端中，其中一端与主体(1)的内部铰接，另一端与滑动块(20)铰接，所述伸缩架(31)下侧的两端均设置在收集室(21)的内部且在收集室(21)的内部滑动。
4.如权利要求1所述的具有喷淋范围调节及污水处理功能的消防设备，其特征在于，所述移动机构包括包括两个位移组件，两个位移组件分别设置在主体(1)的上方的两侧且关于主体(1)对称，所述位移组件包括支撑柱(28)、第五电机(29)和移动轮(30)，所述支撑柱(28)竖向设置在主体(1)的上方，所述第五电机(29)水平设置在支撑柱(28)的内部，所述移动轮(30)竖向设置在支撑柱(28)的一侧，所述第五电机(29)与移动轮(30)传动连接，两个移动轮(30)正对设置。
5.如权利要求1所述的具有喷淋范围调节及污水处理功能的消防设备，其特征在于，所述第一电机(6)为伺服电机。
6.如权利要求1所述的具有喷淋范围调节及污水处理功能的消防设备，其特征在于，所述主体(1)的下方设有烟雾探测器。
7.如权利要求1所述的具有喷淋范围调节及污水处理功能的消防设备，其特征在于，所述气缸(2)为电子气缸。
8.如权利要求1所述的具有喷淋范围调节及污水处理功能的消防设备，其特征在于，所述主体(1)的内部设有扬声器。
9.如权利要求1所述的具有喷淋范围调节及污水处理功能的消防设备，其特征在于，所述主体(1)的内部设有蓄电池。
10.如权利要求1所述的具有喷淋范围调节及污水处理功能的消防设备，其特征在于，所述主体(1)的内部设有天线。
说明书
一种具有喷淋范围调节及污水处理功能的消防设备
技术领域
本发明涉及消防设备领域，特别涉及一种具有喷淋范围调节及污水处理功能的消防设备。
背景技术
消防喷淋系统是一种消防灭火设备，是应用十分广泛的一种固定消防设施，它具有价格低廉、灭火效率高等特点。根据功能不同可以分为人工控制和自动控制两种形式。系统安装报警装置，可以在发生火灾时自动发出警报，自动控制式的消防喷淋系统还可以自动喷水并且和其他消防设施同步联动工作，因此能有效控制、扑灭初期火灾。
然而这种设备在实际使用的过程中还是存在一些不足，由于这种消防设备在灭火时，大都采用全方位的喷淋，对于初期火灾的扑灭效果并不是十分理想，不能精确定点灭火，而且，飞溅的水容易对其他事物造成影响，此外，由于喷头长期暴露在外，容易腐蚀老化，和有可能被风沙堵塞出水口，影响设备使用，此外，灭火过程中的烟雾，以及灭火完成后的清扫处理也是一项问题，灭火的废水及火灾残留的杂质容易对环境造成影响，而且人为处理的过程中，可能存在因为废水脚底打滑的情况，这样十分危险，如果能够解决以上问题，将大大提高消防设备的实用性和可靠性。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种具有喷淋范围调节及污水处理功能的消防设备。
本发明解决其技术问题所采用的技术方案是：一种具有喷淋范围调节及污水处理功能的消防设备，包括主体、移动机构、喷淋机构和处理机构，所述移动机构设置在主体的上方，所述喷淋机构和处理机构均设置在主体的内部;
所述喷淋机构包括收纳组件和调节组件，所述调节组件设置在收纳组件上，所述收纳组件与调节组件传动连接;
所述收纳组件包括气缸、摆动杆、第一连杆和第二连杆，所述摆动杆竖向设置，所述摆动杆的上端与主体的内部铰接，所述摆动杆的下端与调节组件相连，所述第一连杆和第二连杆位于同一直线上，所述第二连杆倾斜设置在主体的内部，所述第一连杆的一端与摆动杆的中部铰接，所述第一连杆的另一端与第二连杆的一端铰接，所述第二连杆的另一端与主体的内部铰接，所述气缸倾斜设置在摆动杆的上方，所述气缸与主体的内部铰接，所述第一连杆与第二连杆的铰接处与气缸的气杆的远离缸体的一端铰接;
所述调节组件包括第一电机、驱动室、两个转动单元和喷头，所述第一电机竖向设置在摆动杆的下方，所述驱动室水平设置在第一电机的下方，所述第一电机与驱动室传动连接，所述喷头水平设置在驱动室的下方，所述驱动室的下方与喷头铰接，两个转动单元分别设置在驱动室的内部的两侧且关于驱动室对称，所述转动单元包括第二电机、驱动轮和连接线，所述第二电机水平设置在驱动室的内部，所述第二电机与驱动轮传动连接，所述驱动轮通过连接线与喷头相连;
所述处理机构包括移动组件和处理组件，所述处理组件设置在移动组件的下方，所述移动组件与处理组件传动连接;
所述处理组件包括伸缩组件和吸收组件，所述吸收组件设置伸缩组件的下方，所述伸缩组件与吸收组件传动连接;
所述吸收组件包括收集室、收集单元和推送单元，所述收集室设置在伸缩组件的下方，所述收集单元和推送单元均设置在收集室的内部，所述收集单元包括气泵、吸嘴、连接管和收集箱，所述气泵设置在收集室的内部，所述吸嘴设置在收集室的下方，所述收集箱设置在气泵的一侧，所述吸嘴、气泵、收集箱通过连接管连接，所述推动组件设置在气泵和收集箱之间，所述推送组件包括电动推杆和推板，所述电动推杆固定在收集室的内部，所述电动推杆的推杆水平设置，所述电动推杆通过推杆与推板传动连接，所述推板竖向设置在气泵和收集箱之间。
作为优选，为了带动吸嘴能够左右移动进行，扩大吸收污水杂质及废气的范围，所述移动组件包括第三电机、主动轮、传动带和从动轮，所述第三电机水平设置在主体的内部，所述第三电机与主动轮传动连接，所述传动带水平设置，所述主动轮通过传动带与从动轮传动连接。
作为优选，为了带动吸嘴移动到不同高度吸收废气及污水杂质，所述伸缩组件包括壳体、第四电机、圆柱齿轮、齿条、滑动块和伸缩架，所述壳体设置在传动带的下方，所述第四电机水平设置在壳体的内部，所述第四电机与圆柱齿轮传动连接，所述齿条水平设置在圆柱齿轮的上方，所述圆柱齿轮与齿条啮合，所述齿条与滑动块相连，所述伸缩架竖向设置在壳体的内部，所述伸缩架上侧的两端中，其中一端与主体的内部铰接，另一端与滑动块铰接，所述伸缩架下侧的两端均设置在收集室的内部且在收集室的内部滑动。
作为优选，为了带动设备沿着轨道移动，扩大检测范围，并且节约设备成本投入，所述移动机构包括包括两个位移组件，两个位移组件分别设置在主体的上方的两侧且关于主体对称，所述位移组件包括支撑柱、第五电机和移动轮，所述支撑柱竖向设置在主体的上方，所述第五电机水平设置在支撑柱的内部，所述移动轮竖向设置在支撑柱的一侧，所述第五电机与移动轮传动连接，两个移动轮正对设置。
作为优选，为了使第一电机精确稳定的工作，所述第一电机为伺服电机。
作为优选，为了对火灾进行检测预防，所述主体的下方设有烟雾探测器。
作为优选，为了精确控制气缸的气杆的伸出长度，所述气缸为电子气缸。
作为优选，为了能够通过语音报警提醒使用者，所述主体的内部设有扬声器。
作为优选，为了防止断电时还能够持续工作，提供动力，所述主体的内部设有蓄电池。
作为优选，为了通过天线进行远程数据传输，从而控制设备，所述主体的内部设有天线。
本发明的有益效果是，该具有喷淋范围调节及污水处理功能的消防设备中，通过喷淋机构，可以将喷头收入主体的内部，起到收纳保护的作用，并且通过喷头的转动及角度调节，使得喷头可以对火灾进行精确的喷水扑灭，与固定旋转式的大范围喷淋灭火方式相比，不仅节约水资源，而且不会使得水到处飞溅，造成其他影响，通过处理机构，控制吸嘴的升降，不仅可以对火灾烟雾产生的进行吸收，而且能够对地面上废水杂质进行吸收处理，保证了相对干净整洁的环境，减少了因为地上的废水存在滑倒的安全隐患，而且处理火灾遗留物更加便捷，大大提高了消防设备的实用性和可靠性。
