申请日2017.11.15
公开(公告)日2018.02.23
IPC分类号C02F9/04; C01B32/182; C02F103/34
摘要
本发明涉及一种具有污水回收利用功能的石墨烯生产设备，包括生产塔、进料口和出料口，生产塔的远离进料口的一侧设有散热箱，散热箱内设有散热机构，散热箱的远离生产塔的一侧设有中和机构，中和机构的远离散热箱的一侧设有回收机构，回收机构的远离中和机构的一侧设有处理机构，中和机构包括第一水泵、排污管、中和池、排水管、中和管、散热套和搅拌单元，该具有污水回收利用功能的石墨烯生产设备，通过中和机构，能够对生产过程中使用的大量硫酸或硝酸进行有效处理，避免残留的硫酸或硝酸污染环境，不仅如此，通过回收机构和处理机构的配合，该设备能够对生产过程中使用的大量水资源进行处理利用，节省了水资源，避免了环境污染。

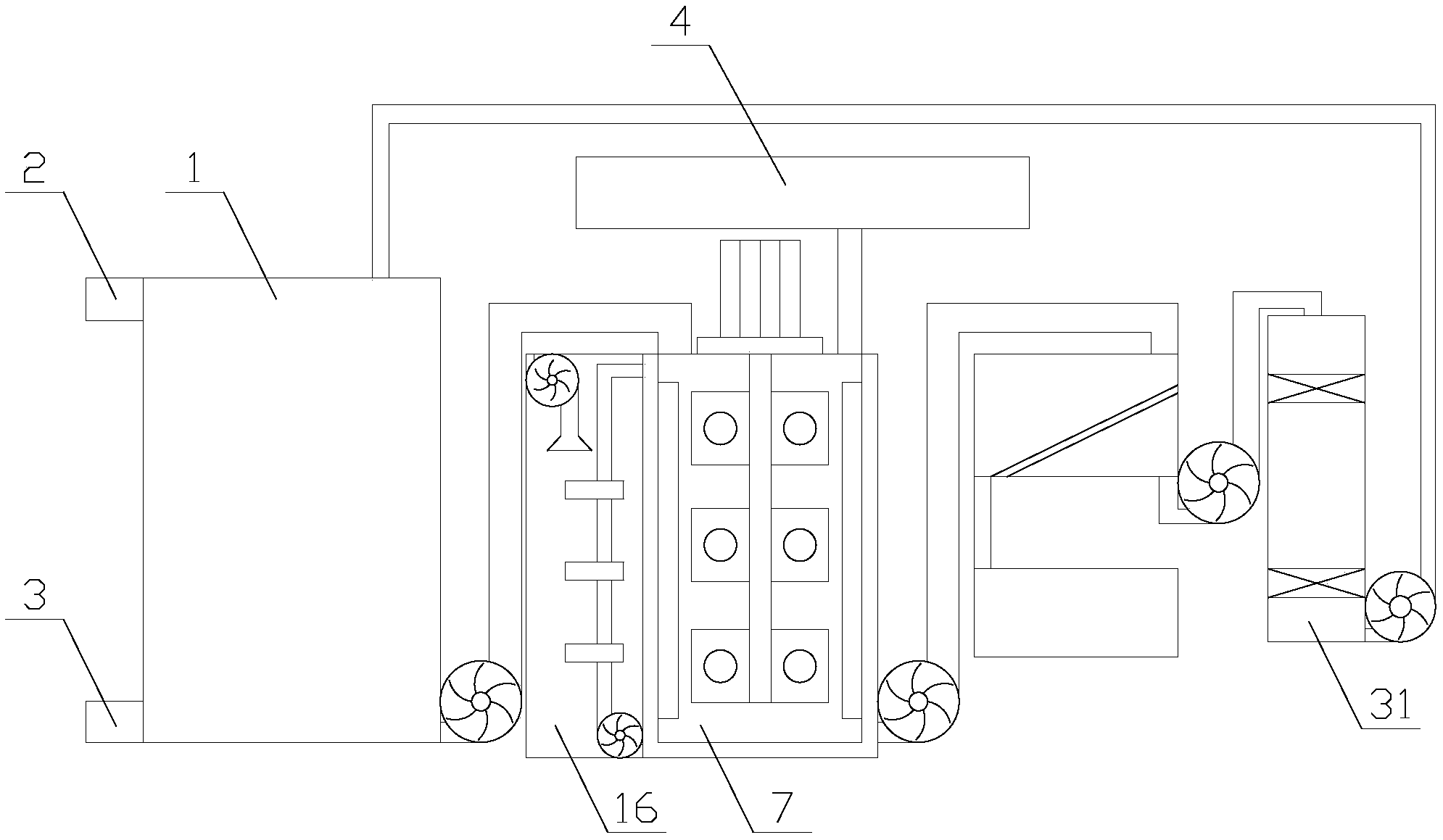

摘要附图
权利要求书
1.一种具有污水回收利用功能的石墨烯生产设备，其特征在于，包括生产塔(1)、进料口(2)和出料口(3)，所述进料口(2)和出料口(3)均设置在生产塔(1)的一侧，所述进料口(2)与出料口(3)分别与生产塔(1)的顶端和底端连通，所述生产塔(1)的远离进料口(2)的一侧设有散热箱(16)，所述散热箱(16)内设有散热机构，所述散热箱(16)的远离生产塔(1)的一侧设有中和机构，所述中和机构的上方设有储液箱(4)，所述储液箱(4)与中和机构连接，所述中和机构的远离散热箱(16)的一侧设有回收机构，所述回收机构的远离中和机构的一侧设有处理机构，所述生产塔(1)与中和机构连接，所述中和机构与回收机构连接，所述回收机构与处理机构连接，所述处理机构与生产塔(1)连接;
所述中和机构包括第一水泵(5)、排污管(6)、中和池(7)、排水管(8)、中和管(9)、散热套(15)和搅拌单元，所述第一水泵(5)固定在生产塔(1)的远离出料口(3)的一侧，所述第一水泵(5)的一端与生产塔(1)连通，所述第一水泵(5)的另一端与排污管(6)的一端连通，所述排污管(6)的另一端与中和池(7)连通，所述排水管(8)和中和管(9)均设置在中和池(7)的远离散热箱(16)的一侧，所述排水管(8)与中和池(7)连通，所述中和管(9)的两端分别与储液箱(4)和中和池(7)连通，所述散热套(15)套设在中和池(7)上，所述搅拌单元设置在中和池(7)上;
所述搅拌单元包括电机(11)和至少两个混合组件，所述电机(11)设置在中和池(7)的上方，所述混合单元设置在中和池(7)内，所述混合组件均匀分布在电机(11)的输出轴上，所述电机(11)与混合组件传动连接;
所述混合组件包括若干浆叶(13)，所述浆叶(13)周向均匀分布在电机(11)的输出轴上;
所述回收机构包括第三水泵(22)、过滤管(23)、过滤箱(24)、过滤网(25)、收集管(26)、收集箱(27)和出水管(28)，所述第三水泵(22)固定在中和池(7)的远离散热箱(16)的一侧，所述第三水泵(22)的一端与排水管(8)连通，所述第三水泵(22)的另一端与过滤管(23)的一端连通，所述过滤管(23)的另一端与过滤箱(24)连通，所述收集管(26)和出水管(28)均设置在过滤箱(24)的下方，所述出水管(28)与过滤箱(24)连通，所述收集管(26)的两端分别与过滤箱(24)和收集箱(27)连通，所述过滤网(25)倾斜设置在过滤箱(24)内;
所述处理机构包括第四水泵(29)、超滤管(30)、超滤箱(31)、第五水泵(34)和回收管(30)，所述第四水泵(29)设置在过滤箱(24)的远离中和池(7)的一侧，所述第四水泵(29)的一端与出水管(28)连通，所述第四水泵(29)的另一端与超滤管(30)的一端连通，所述超滤管(30)的另一端与超滤箱(31)连通，所述超滤箱(31)内设有过滤单元，所述第五水泵(34)固定在超滤箱(31)的远离第四水泵(29)的一侧，所述第五水泵(34)的一端与超滤箱(31)连通，所述第五水泵(34)的另一端与回收管(30)的一端连通，所述回收管(30)的另一端与生产塔(1)连通。
2.如权利要求1所述的具有污水回收利用功能的石墨烯生产设备，其特征在于，所述中和池(7)的内壁上设有至少两个挡板(10)，所述挡板(10)均匀分布在中和池(7)的内壁上。
3.如权利要求1所述的具有污水回收利用功能的石墨烯生产设备，其特征在于，所述电机(11)和中和池(7)之间设有垫圈(12)，所述电机(11)和中和池(7)均与垫圈(12)固定连接。
4.如权利要求1所述的具有污水回收利用功能的石墨烯生产设备，其特征在于，所述浆叶(13)设有至少两个通孔(14)。
5.如权利要求1所述的具有污水回收利用功能的石墨烯生产设备，其特征在于，所述过滤单元包括保安过滤器(32)和超滤膜(33)，所述保安过滤器(32)设置在超滤膜(33)的上方。
6.如权利要求1所述的具有污水回收利用功能的石墨烯生产设备，其特征在于，所述过滤网(25)为活性炭过滤网。
7.如权利要求1所述的具有污水回收利用功能的石墨烯生产设备，其特征在于，所述电机(11)为伺服电机。
8.如权利要求1所述的具有污水回收利用功能的石墨烯生产设备，其特征在于，所述散热机构包括鼓风机(17)、喷头(18)、散热管(19)和第二水泵(21)，所述鼓风机(17)和第二水泵(21)分别固定在散热箱(16)内的顶部和底部，所述鼓风机(17)的一端与散热箱(16)的外部连通，所述鼓风机(17)的另一端与喷头(18)连通，所述第二水泵(21)的一端与散热套(15)连通，所述第二水泵(21)的另一端与散热管(19)的一端连通，所述散热管(19)的另一端与散热套(15)连通。
9.如权利要求8所述的具有污水回收利用功能的石墨烯生产设备，其特征在于，所述喷头(18)的形状为喇叭形。
10.如权利要求8所述的具有污水回收利用功能的石墨烯生产设备，其特征在于，所述散热管(19)上设有若干散热板(20)，所述散热板(20)均匀分布在散热管(19)上。
说明书
一种具有污水回收利用功能的石墨烯生产设备
技术领域
本发明涉及新材料生产设备领域，特别涉及一种具有污水回收利用功能的石墨烯生产设备。
背景技术
新材料是指新近发展的或正在研发的、性能超群的一些材料，具有比传统材料更为优异的性能，现在的前沿新材料有纳米粉体材料、石墨烯和超导材料，现有的石墨烯生产设备主要使用氧化还原法生产石墨烯，氧化还原法是通过使用硫酸、硝酸等化学试剂及高锰酸钾、双氧水等氧化剂将天然石墨氧化，增大石墨层之间的间距，在石墨层与层之间插入氧化物，制得氧化石墨。
但是现有的石墨烯生产设备无法对生产过程中使用的大量硫酸或硝酸进行有效处理，使得残留的硫酸或硝酸严重污染环境，不仅如此，现有的石墨烯生产设备无法对生产过程中使用的大量水资源进行处理利用，不仅浪费了水资源，而且加重环境污染。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种具有污水回收利用功能的石墨烯生产设备。
本发明解决其技术问题所采用的技术方案是：一种具有污水回收利用功能的石墨烯生产设备，包括生产塔、进料口和出料口，所述进料口和出料口均设置在生产塔的一侧，所述进料口与出料口分别与生产塔的顶端和底端连通，所述生产塔的远离进料口的一侧设有散热箱，所述散热箱内设有散热机构，所述散热箱的远离生产塔的一侧设有中和机构，所述中和机构的上方设有储液箱，所述储液箱与中和机构连接，所述中和机构的远离散热箱的一侧设有回收机构，所述回收机构的远离中和机构的一侧设有处理机构，所述生产塔与中和机构连接，所述中和机构与回收机构连接，所述回收机构与处理机构连接，所述处理机构与生产塔连接;
所述中和机构包括第一水泵、排污管、中和池、排水管、中和管、散热套和搅拌单元，所述第一水泵固定在生产塔的远离出料口的一侧，所述第一水泵的一端与生产塔连通，所述第一水泵的另一端与排污管的一端连通，所述排污管的另一端与中和池连通，所述排水管和中和管均设置在中和池的远离散热箱的一侧，所述排水管与中和池连通，所述中和管的两端分别与储液箱和中和池连通，所述散热套套设在中和池上，所述搅拌单元设置在中和池上;
所述搅拌单元包括电机和至少两个混合组件，所述电机设置在中和池的上方，所述混合单元设置在中和池内，所述混合组件均匀分布在电机的输出轴上，所述电机与混合组件传动连接;
所述混合组件包括若干浆叶，所述浆叶周向均匀分布在电机的输出轴上;
所述回收机构包括第三水泵、过滤管、过滤箱、过滤网、收集管、收集箱和出水管，所述第三水泵固定在中和池的远离散热箱的一侧，所述第三水泵的一端与排水管连通，所述第三水泵的另一端与过滤管的一端连通，所述过滤管的另一端与过滤箱连通，所述收集管和出水管均设置在过滤箱的下方，所述出水管与过滤箱连通，所述收集管的两端分别与过滤箱和收集箱连通，所述过滤网倾斜设置在过滤箱内;
所述处理机构包括第四水泵、超滤管、超滤箱、第五水泵和回收管，所述第四水泵设置在过滤箱的远离中和池的一侧，所述第四水泵的一端与出水管连通，所述第四水泵的另一端与超滤管的一端连通，所述超滤管的另一端与超滤箱连通，所述超滤箱内设有过滤单元，所述第五水泵固定在超滤箱的远离第四水泵的一侧，所述第五水泵的一端与超滤箱连通，所述第五水泵的另一端与回收管的一端连通，所述回收管的另一端与生产塔连通。
作为优选，为了避免因产生漩涡而影响混合效果，所述中和池的内壁上设有至少两个挡板，所述挡板均匀分布在中和池的内壁上。
作为优选，为了固定电机，避免因电机倾斜而影响搅拌单元的正常工作，所述电机和中和池之间设有垫圈，所述电机和中和池均与垫圈固定连接。
作为优选，为了增强混合效果，所述浆叶设有至少两个通孔。
作为优选，为了增强水处理效果，所述过滤单元包括保安过滤器和超滤膜，所述保安过滤器设置在超滤膜的上方。
作为优选，为了将残留的石墨烯与废水分离，所述过滤网为活性炭过滤网。
作为优选，为了延长电机的使用寿命，所述电机为伺服电机。
作为优选，为了将浓硫酸遇水产生的大量热量吸收，避免影响中和机构的正常工作，所述散热机构包括鼓风机、喷头、散热管和第二水泵，所述鼓风机和第二水泵分别固定在散热箱内的顶部和底部，所述鼓风机的一端与散热箱的外部连通，所述鼓风机的另一端与喷头连通，所述第二水泵的一端与散热套连通，所述第二水泵的另一端与散热管的一端连通，所述散热管的另一端与散热套连通。
作为优选，为了增强散热效果，所述喷头的形状为喇叭形。
作为优选，为了增强散热效果，所述散热管上设有若干散热板，所述散热板均匀分布在散热管上。
本发明的有益效果是，该具有污水回收利用功能的石墨烯生产设备，通过中和机构，能够对生产过程中使用的大量硫酸或硝酸进行有效处理，避免残留的硫酸或硝酸污染环境，与传统的中和机构相比，该中和机构对硫酸和硝酸的处理速度更快，使废水中硫酸和硝酸的残留量更少，不仅如此，通过回收机构和处理机构的配合，该设备能够对生产过程中使用的大量水资源进行处理利用，不仅节省了水资源，而且避免了环境污染，与传统的回收机构和处理机构相比，该回收机构能够将残留的石墨烯从废水中重新回收，该处理机构可以对废水中的重金属离子和微小颗粒进行最大限度的清除，使得进过处理的水更加干净。
