申请日2017.11.15
公开(公告)日2018.03.06
IPC分类号A01B77/00; A01G25/02; C02F9/04
摘要
本发明公开了一种盐碱地反渗水处理重复利用系统，包括集水池，集水池侧壁上部布置有若干反渗集水口，反渗集水口的出水端连通至集水池内，集水池内安装有污泥外排装置和集水外排装置，集水外排装置的出水端连通至处理池，还包括蓄水池，蓄水池通过布水泵连通有布水管和微喷装置;洗盐用的水、雨水等可以反渗入集水池内，在集水池内过滤后泵入处理池内，通过添加药剂，将盐碱度降低，然后存储于蓄水池内，需要对盐碱地上的植物进行灌溉时，启动布水泵进行微喷灌溉，如果灌溉过量，水可以重新渗入集水池内，进行重复利用，通过本系统，可以避免浪费大量的淡水，还可以对雨水进行收集利用，在治理盐碱地土质的同时还能够节约水资源，且经济环保。

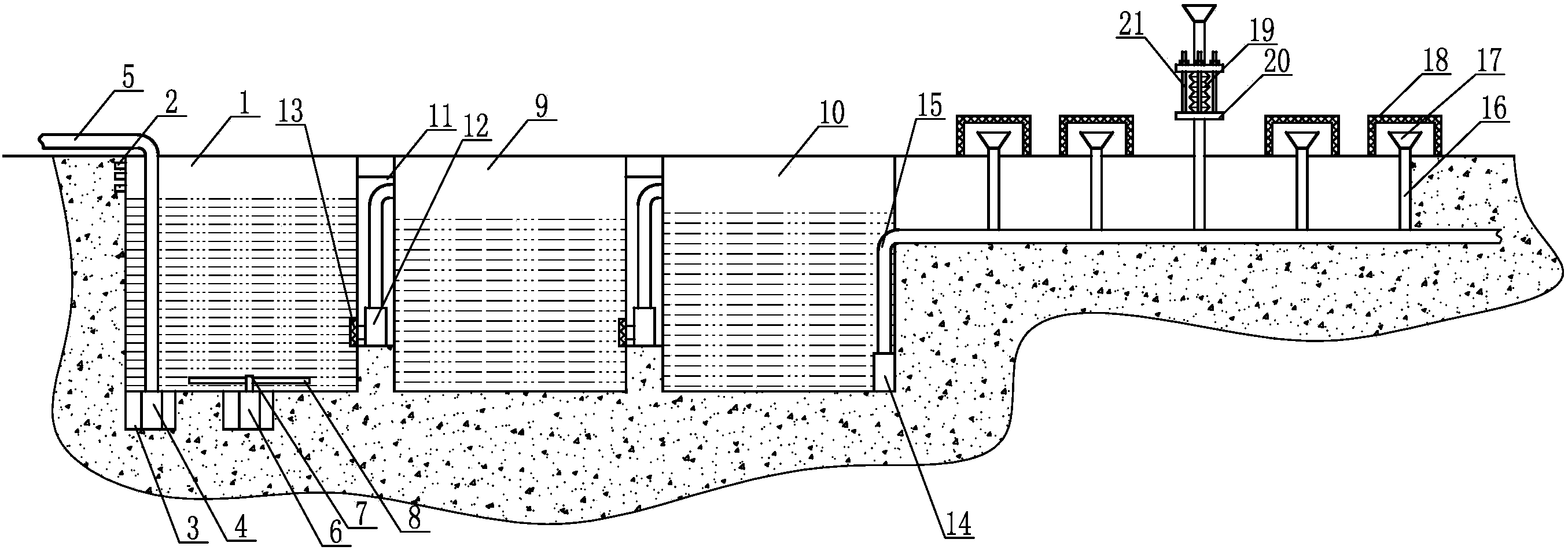

摘要附图
权利要求书
1.盐碱地反渗水处理重复利用系统，其特征在于：包括设于盐碱地地表以下的集水池，所述集水池侧壁上部布置有若干反渗集水口，所述反渗集水口的出水端连通至所述集水池内，所述集水池内安装有污泥外排装置和集水外排装置，所述集水外排装置的出水端连通至处理池，所述处理池与所述集水池并列设于盐碱地的地表以下，还包括与所述处理池连通的蓄水池，所述蓄水池与所述处理池并列设置，所述蓄水池通过布水泵连通有布水管，所述布水管上布置连通有微喷装置。
2.如权利要求1所述的盐碱地反渗水处理重复利用系统，其特征在于：所述污泥外排装置包括设于所述集水池底部的集污池，所述集污池内固定安装有排污泵，所述排污泵连接有排污管，所述排污管向上延伸至所述集水池的外部。
3.如权利要求2所述的盐碱地反渗水处理重复利用系统，其特征在于：位于所述集水池底部还固定安装有污泥搅拌电机，所述污泥搅拌电机的动力输出轴传动连接有污泥搅拌轴，所述污泥搅拌轴上安装有污泥搅拌翅片。
4.如权利要求1所述的盐碱地反渗水处理重复利用系统，其特征在于：所述集水外排装置包括设于所述集水池与所述蓄水池之间的泵水井，所述泵水井内固定安装有提水泵，所述提水泵的进水端设于所述集水池侧壁的下部，所述提水泵的出水端设于所述处理池侧壁的上部。
5.如权利要求4所述的盐碱地反渗水处理重复利用系统，其特征在于：位于所述集水池内的所述提水泵进水端口上固定安装有过滤网。
6.如权利要求1至5任一权利要求所述的盐碱地反渗水处理重复利用系统，其特征在于：所述微喷装置包括与所述布水管连通的喷水管，所述喷水管上端延伸至盐碱地的地表以上，位于所述喷水管的上端固定连接有出水喷头。
7.如权利要求6所述的盐碱地反渗水处理重复利用系统，其特征在于：盐碱地上位于所述出水喷头的外周罩扣有防护网罩。
8.如权利要求7所述的盐碱地反渗水处理重复利用系统，其特征在于：部分所述喷水管上串联有喷水高度调节装置。
9.如权利要求8所述的盐碱地反渗水处理重复利用系统，其特征在于：所述喷水高度调节装置包括串联在所述喷水管上的竹节管，所述竹节管两端相对安装有调节板，两所述调节板之间布置有导向杆。
说明书
盐碱地反渗水处理重复利用系统
技术领域
本发明涉及水处理技术领域，尤其涉及一种盐碱地反渗水处理重复利用系统。
背景技术
在盐碱地上种植植物时，为了保证植物的成活率，在种植植物之前，首先需要对盐碱地的土质进行淡化处理，淡化工艺最常见的方法为洗盐，即对选定的盐碱地块进行充灌大量的淡水，利用淡水将土壤中的盐碱成分溶解并排走，达到降低盐碱地土壤盐碱度的目的。上述方法使用淡水量大，且使用后的淡水往往被直接排走，如果排放集水地较近，选定的盐碱地块在后续的管理使用过程中，如果灌溉不及时，还会重新吸收深层的盐碱水分，出现盐碱成分反渗的现象，因此盐碱地土质治理效果不明显。
发明内容
本发明所要解决的技术问题是提供一种盐碱水处理后重复利用的盐碱地反渗水处理重复利用系统。
为解决上述技术问题，本发明的技术方案是：盐碱地反渗水处理重复利用系统，包括设于盐碱地地表以下的集水池，所述集水池侧壁上部布置有若干反渗集水口，所述反渗集水口的出水端连通至所述集水池内，所述集水池内安装有污泥外排装置和集水外排装置，所述集水外排装置的出水端连通至处理池，所述处理池与所述集水池并列设于盐碱地的地表以下，还包括与所述处理池连通的蓄水池，所述蓄水池与所述处理池并列设置，所述蓄水池通过布水泵连通有布水管，所述布水管上布置连通有微喷装置。
作为优选的技术方案，所述污泥外排装置包括设于所述集水池底部的集污池，所述集污池内固定安装有排污泵，所述排污泵连接有排污管，所述排污管向上延伸至所述集水池的外部。
作为优选的技术方案，位于所述集水池底部还固定安装有污泥搅拌电机，所述污泥搅拌电机的动力输出轴传动连接有污泥搅拌轴，所述污泥搅拌轴上安装有污泥搅拌翅片。
作为优选的技术方案，所述集水外排装置包括设于所述集水池与所述蓄水池之间的泵水井，所述泵水井内固定安装有提水泵，所述提水泵的进水端设于所述集水池侧壁的下部，所述提水泵的出水端设于所述处理池侧壁的上部。
作为优选的技术方案，位于所述集水池内的所述提水泵进水端口上固定安装有过滤网。
作为优选的技术方案，所述微喷装置包括与所述布水管连通的喷水管，所述喷水管上端延伸至盐碱地的地表以上，位于所述喷水管的上端固定连接有出水喷头。
作为优选的技术方案，盐碱地上位于所述出水喷头的外周罩扣有防护网罩。
作为对上述技术方案的改进，部分所述喷水管上串联有喷水高度调节装置。
作为对上述技术方案的改进，所述喷水高度调节装置包括串联在所述喷水管上的竹节管，所述竹节管两端相对安装有调节板，两所述调节板之间布置有导向杆。
由于采用了上述技术方案，盐碱地反渗水处理重复利用系统，包括设于盐碱地地表以下的集水池，所述集水池侧壁上部布置有若干反渗集水口，所述反渗集水口的出水端连通至所述集水池内，所述集水池内安装有污泥外排装置和集水外排装置，所述集水外排装置的出水端连通至处理池，所述处理池与所述集水池并列设于盐碱地的地表以下，还包括与所述处理池连通的蓄水池，所述蓄水池与所述处理池并列设置，所述蓄水池通过布水泵连通有布水管，所述布水管上布置连通有微喷装置;本发明的有益效果是：洗盐用的水、雨水等可以反渗入集水池内，在集水池内过滤后泵入处理池内，通过添加药剂，将盐碱度降低，然后存储于蓄水池内，需要对盐碱地上的植物进行灌溉时，启动布水泵，通过布水管和微喷装置进行微喷灌溉，如果灌溉过量，水可以重新渗入集水池内，进行重复利用，通过本系统，可以避免浪费大量的淡水，还可以对雨水进行收集利用，在治理盐碱地土质的同时还能够节约水资源，且经济环保。
