申请日2017.11.24
公开(公告)日2018.02.23
IPC分类号C02F3/30
摘要
本申请提供了一种间歇曝气的污水处理装置，所述的装置包括依次设置的厌氧反应池、沉淀池和好氧池，所述的厌氧反应池通过一组折流板和隔板相间隔呈多个厌氧反应区，所述的厌氧反应池内设置有多个膜生物反应器，所述的膜生物反应器下还设置有曝气管，所述的曝气管上设置有多个曝气孔，所述的曝气管的入口处还设置有一阻挡气体进入的阀门，所述的阀门与所述的曝气管之间通过转动轴相转动连接，所述的转动轴上套设有一扭簧，所述的扭簧用于当所述的阀门离开封闭位置时，对所述的阀门产生一回复力。该装置结构简单，每隔一端时间自动曝气，十分方便。

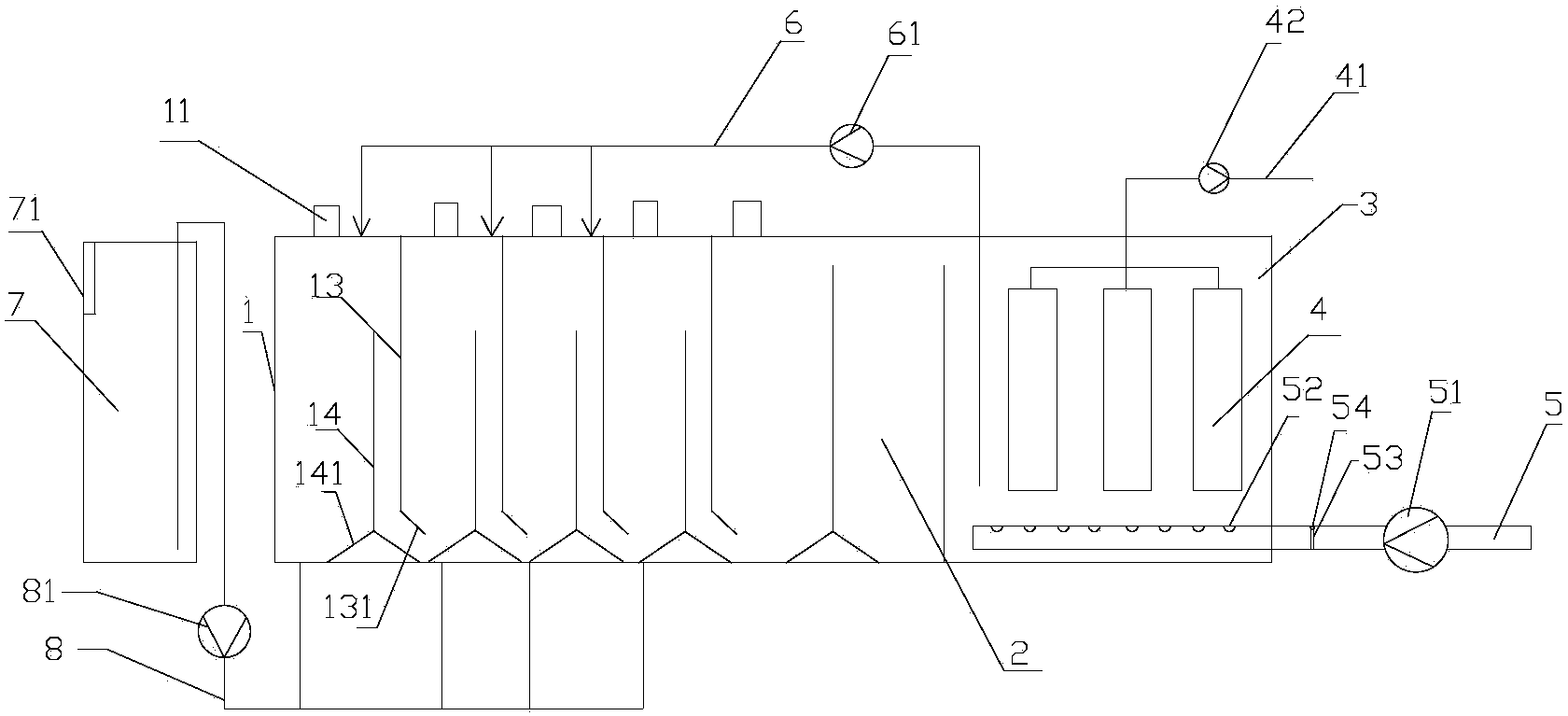

摘要附图
权利要求书
1.一种间歇曝气的污水处理装置，其特征在于，所述的装置包括依次设置的厌氧反应池、沉淀池和好氧池，所述的厌氧反应池通过一组折流板和隔板相间隔呈多个厌氧反应区，所述的厌氧反应池内设置有多个膜生物反应器，所述的膜生物反应器下还设置有曝气管，所述的曝气管上设置有多个曝气孔，所述的曝气管的入口处还设置有一阻挡气体进入的阀门，所述的阀门与所述的曝气管之间通过转动轴相转动连接，所述的转动轴上套设有一扭簧，所述的扭簧用于当所述的阀门离开封闭位置时，对所述的阀门产生一回复力。
2.如权利要求1所述的一种间歇曝气的污水处理装置，其特征在于，所述的装置还包括一调节池，所述的装置还包括一进水管，所述的进水管的一端连通至所述的调节池，所述的进水管的另一端部分别连通至多个厌氧反应区，所述的进水管上还设置有一用于将所述的调节池内的污水分别输送至所述的厌氧反应区内的进水泵，所述的调节池的污水进入口处还设置有一用于过滤污水的格栅板。
3.如权利要求2所述的一种间歇曝气的污水处理装置，其特征在于，所述的沉淀池与厌氧反应池之间及所述的沉淀池与好氧池之间使用隔墙间隔开，所述的隔墙上开设有供水溢出的溢出口。
4.如权利要求3所述的一种间歇曝气的污水处理装置，其特征在于，所述的阀门上还设置有一密封圈。
5.如权利要求4所述的一种间歇曝气的污水处理装置，其特征在于，所述的隔板的上端部与所述的厌氧反应池的顶部具有一空隙，所述的折流板的下端部与所述的厌氧反应池的底部具有一空隙，所述的隔板的底部具有向左右两侧延伸的设置的斜面，所述的折流板的下端部设置有一弯折部，所述的弯折部所在的面与相邻的隔板的斜面相互平行设置。
6.如权利要求5所述的一种间歇曝气的污水处理装置，其特征在于，每个所述的厌氧反应区的顶部均开设有沼气出口。
7.如权利要求6所述的一种间歇曝气的污水处理装置，其特征在于，所述的装置还包括回流管，所述的回流管的一端部位于所述的好氧池内，另一端部连通至厌氧反应区，所述的回流管上还设置有用于将所述的沉淀池内的水输送至所述的厌氧反应区的回流水泵。
8.如权利要求7所述的一种间歇曝气的污水处理装置，其特征在于，所述的多个膜生物反应器连通有出水管，所述的出水管上设置有出水水泵。
9.如权利要求8所述的一种间歇曝气的污水处理装置，其特征在于，所述的曝气管上设置有将空气输送至所述的曝气管内的气泵，及用于测量通过气体的流量计。
说明书
一种间歇曝气的污水处理装置
技术领域
本申请涉及一种间歇曝气的污水处理装置。
背景技术
在现有技术中，污水处理装置的好氧池中，如果长时间曝气，污泥会没有足够要消耗的营养，污泥会自身氧化而解体。因此，需要发明一种间歇曝气的装置。
申请内容
本申请要解决的技术问题是提供一种间歇曝气的污水处理装置。
为了解决上述技术问题，本申请提供了一种间歇曝气的污水处理装置，所述的装置包括依次设置的厌氧反应池、沉淀池和好氧池，所述的厌氧反应池通过一组折流板和隔板相间隔呈多个厌氧反应区，所述的厌氧反应池内设置有多个膜生物反应器，所述的膜生物反应器下还设置有曝气管，所述的曝气管上设置有多个曝气孔，所述的曝气管的入口处还设置有一阻挡气体进入的阀门，所述的阀门与所述的曝气管之间通过转动轴相转动连接，所述的转动轴上套设有一扭簧，所述的扭簧用于当所述的阀门离开封闭位置时，对所述的阀门产生一回复力。
优选地，所述的装置还包括一调节池，所述的装置还包括一进水管，所述的进水管的一端连通至所述的调节池，所述的进水管的另一端部分别连通至多个厌氧反应区，所述的进水管上还设置有一用于将所述的调节池内的污水分别输送至所述的厌氧反应区内的进水泵，所述的调节池的污水进入口处还设置有一用于过滤污水的格栅板。
优选地，所述的沉淀池与厌氧反应池之间及所述的沉淀池与好氧池之间使用隔墙间隔开，所述的隔墙上开设有供水溢出的溢出口。
优选地，所述的阀门上还设置有一密封圈。
优选地，所述的隔板的上端部与所述的厌氧反应池的顶部具有一空隙，所述的折流板的下端部与所述的厌氧反应池的底部具有一空隙，所述的隔板的底部具有向左右两侧延伸的设置的斜面，所述的折流板的下端部设置有一弯折部，所述的弯折部所在的面与相邻的隔板的斜面相互平行设置。
优选地，每个所述的厌氧反应区的顶部均开设有沼气出口。
优选地，所述的装置还包括回流管，所述的回流管的一端部位于所述的好氧池内，另一端部连通至厌氧反应区，所述的回流管上还设置有用于将所述的沉淀池内的水输送至所述的厌氧反应区的回流水泵。
优选地，所述的多个膜生物反应器连通有出水管，所述的出水管上设置有出水水泵。
优选地，所述的曝气管上设置有将空气输送至所述的曝气管内的气泵，及用于测量通过气体的流量计。
本申请的一种间歇曝气的污水处理装置，在曝气管上安装了阀门，并且在阀门上设置了扭簧，当气压达到一定值时，气体冲过阀门，进入曝气孔，进行曝气，该装置结构简单，每隔一端时间自动曝气，十分方便。
