申请日2017.11.24
公开(公告)日2018.02.23
IPC分类号C02F1/24
摘要
一种喷涂废水气浮处理设备，由混合反应系统、溶气系统、气浮池系统组成，所述混合反应系统用于投加破乳剂和混凝剂，以生成大颗粒悬浮物，利于后续气浮去除;所述溶气系统由循环池(5)、隔网(6)、气液混合泵(7)、溶气释放器(8)组成，其主要功能是生成溶气水，释放溶气，用于气浮;所述气浮池系统用于悬浮物与释放后的溶气黏附，借助浮力上浮至气浮池池面，利用刮渣机刮走去除;所述混合反应系统由破乳池(1)、混凝反应池(2)、絮凝反应池(3)组成;所述气浮池系统由气浮池(4)、溶气释放区(9)、气浮反应区(10)、沉渣斗(11)、排渣槽(12)、污泥刮渣机(13)组成。

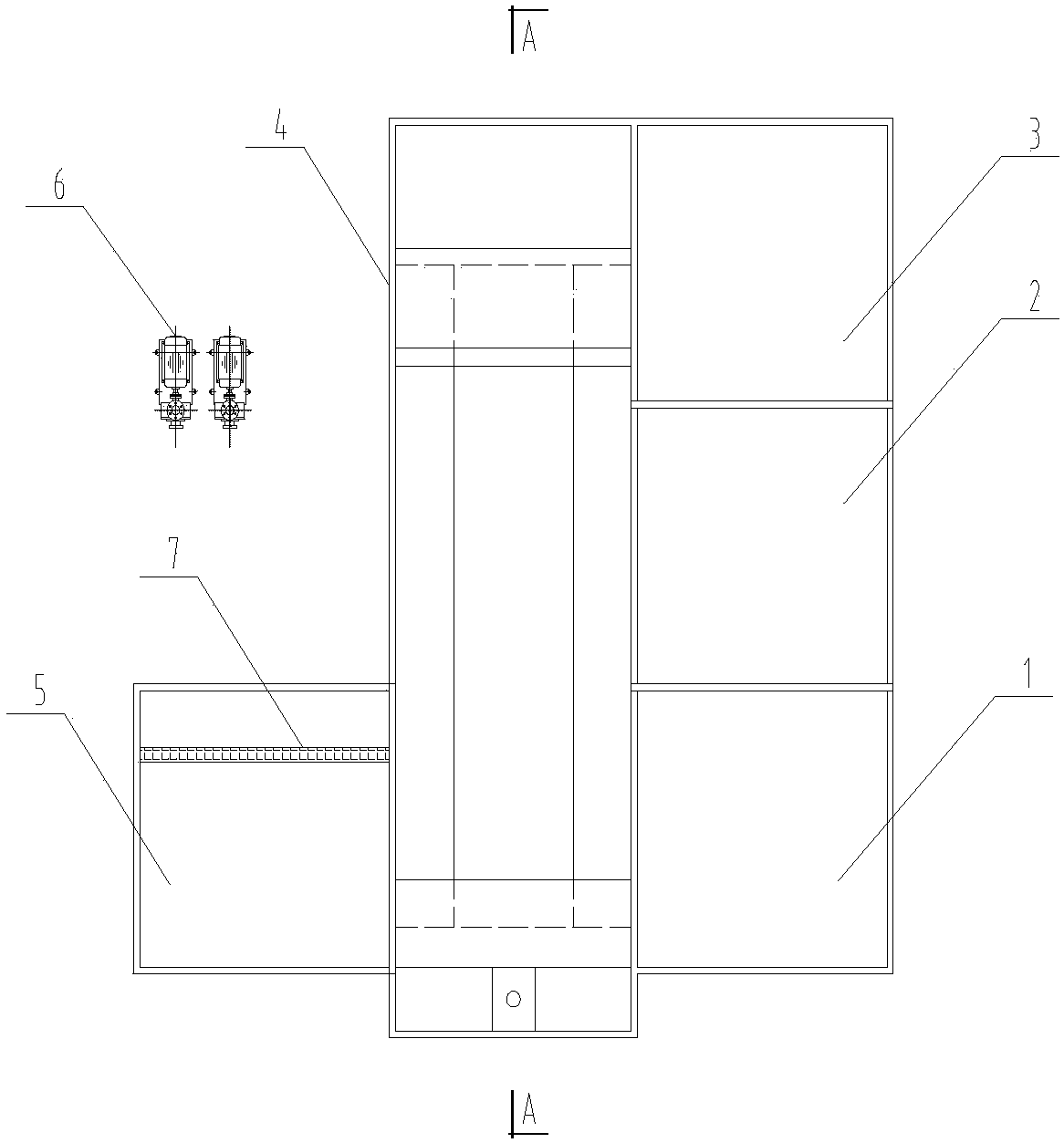

摘要附图
权利要求书
1.一种喷涂废水气浮处理设备，由混合反应系统、溶气系统、气浮池系统组成，所述混合反应系统用于投加破乳剂和混凝剂，以生成大颗粒悬浮物，利于后续气浮去除;所述溶气系统由循环池(5)、隔网(6)、气液混合泵(7)、溶气释放器(8)组成，其主要功能是生成溶气水，释放溶气，用于气浮;所述气浮池系统用于悬浮物与释放后的溶气黏附，借助浮力上浮至气浮池池面，利用刮渣机刮走去除;所述混合反应系统由破乳池(1)、混凝反应池(2)、絮凝反应池(3)组成;所述气浮池系统由气浮池(4)、溶气释放区(9)、气浮反应区(10)、沉渣斗(11)、排渣槽(12)、污泥刮渣机(13)组成。
说明书
一种喷涂废水气浮处理设备
技术领域
本发明属于废水处理领域，尤其涉及一种喷涂废水气浮处理设备。
背景技术
喷涂废水污染物种类较多，水质、水量波动较大，利用气浮工艺可以去除其中的浮油、悬浮物、重金属等污染物。
传统的气浮工艺，溶气系统是利用循环水泵将部分气浮池出水泵入溶气罐中，溶气罐内有填料层，在溶气罐中通入高压气体，高压气体和气浮池出水在溶气罐的填料间混合，在高压的条件下，空气的溶解度大增，生成高压溶气水。溶气罐出水(高压溶气水)经过溶气释放器排出，由于排出溶气释放器后压力骤减，溶气水内的空气会释放，生成微小的气泡，与废水中的悬浮物黏附，生成浮渣，再经刮渣机刮除。
但由于喷涂废水杂质多，致使溶气系统中的溶气塔填料和溶气释放器容易堵塞，严重影响气浮系统的正常运行。
发明内容
鉴于上述背景技术中存在的问题，因而本发明提供了一种一种喷涂废水气浮处理设备以解决上述问题。
本发明采用的技术方案为：
一种喷涂废水气浮处理设备，由混合反应系统、溶气系统、气浮池系统组成，所述混合反应系统用于投加破乳剂和混凝剂，以生成大颗粒悬浮物，利于后续气浮去除;所述溶气系统由循环池、隔网、气液混合泵、溶气释放器组成，其主要功能是生成溶气水，释放溶气，用于气浮;所述气浮池系统用于悬浮物与释放后的溶气黏附，借助浮力上浮至气浮池池面，利用刮渣机刮走去除。所述混合反应系统由破乳池、混凝反应池、絮凝反应池组成。其主要功能是投加破乳剂和混凝剂，以生成大颗粒悬浮物，利于后续气浮去除。所述气浮池系统由气浮池、溶气释放区、气浮反应区、沉渣斗、排渣槽、污泥刮渣机组成。其主要功能是悬浮物与释放后的溶气黏附，借助浮力上浮至气浮池池面，利用刮渣机刮走去除。
该设备能有效去除喷涂废水中的浮油、悬浮物、重金属等污染物。同时通过利用气液混合泵代替溶气罐，增加循环池和隔网，有效防止了溶气系统的堵塞，真正实现了喷涂废水的高效处理。该设备有效解决了一般气浮处理系统中，溶气系统的堵塞问题。本发明与传统喷涂废水气浮工艺对比，运行更稳定，维护工作更少。
本发明所带来的有益的技术效果：
本发明提供了一种针对喷涂废水处理的设备，利用气液混合泵代替大容积溶气塔，有效解决了一般气浮处理系统中，溶气塔填料的堵塞问题，同时新增循环池和隔网，阻隔杂物，有效解决了一般气浮处理系统中，溶气释放器的堵塞问题，实现了喷涂废水气浮处理系统的稳定运行，减少人手维护。
