申请日2017.11.24
公开(公告)日2018.02.23
IPC分类号C02F3/08
摘要
本发明公开了一种工作过程中对环境无废气污染的生活水处理设备，包括上端开口的池体、通过转盘轴安装在池体内的生物转盘、连接在转盘轴上且用于驱动转盘轴转动的驱动装置，所述池体的底部为倾斜面，且池体上污水进口位于所述倾斜面较高的一侧，池体上污水出口位于所述倾斜面较低的一侧，还包括固定于池体上的盖体及进风口、出风口。本污水处理设备具有池底污泥方便清洁、工作过程中不污染大气的特点。

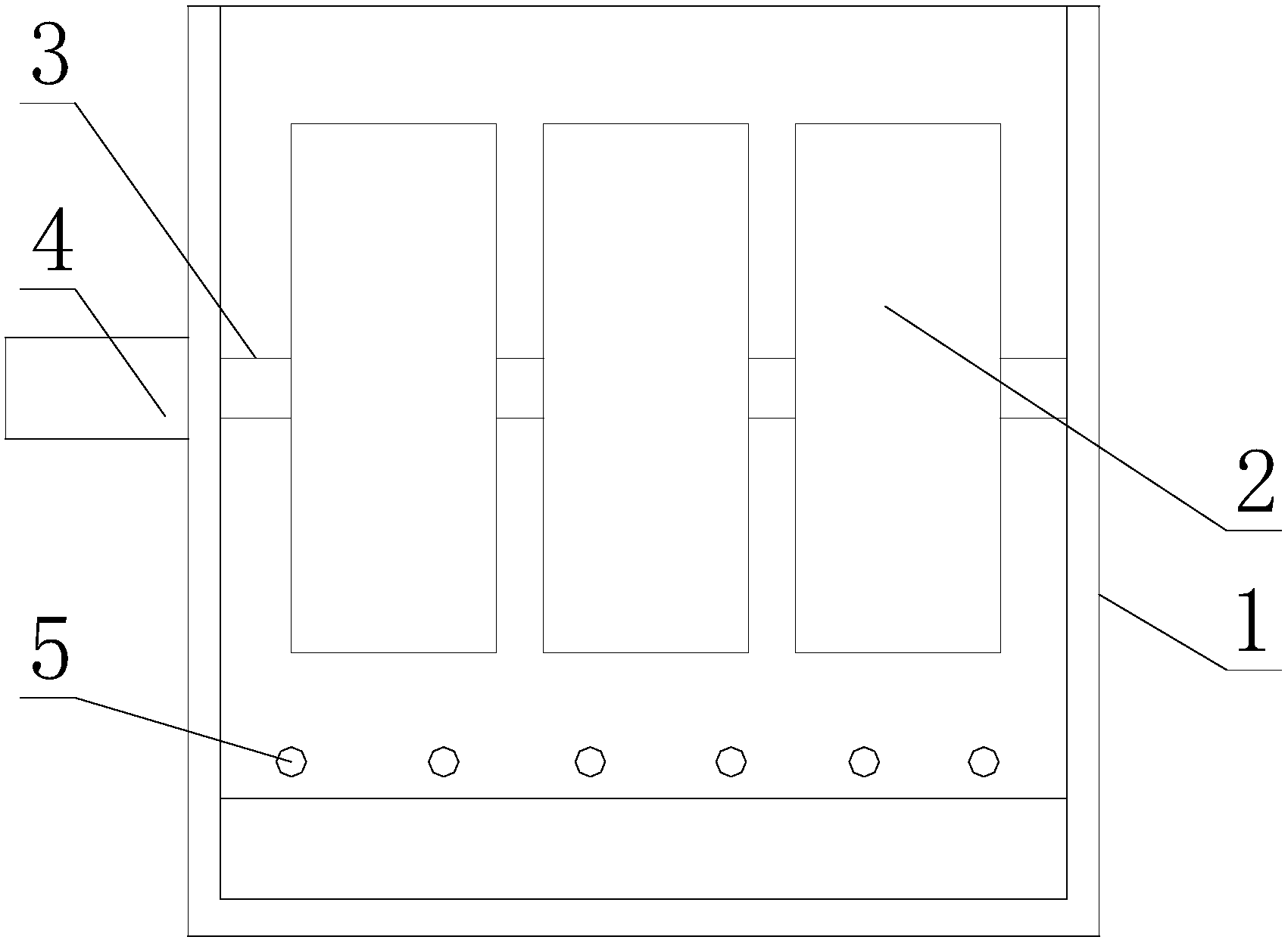

摘要附图
权利要求书
1.一种工作过程中对环境无废气污染的生活水处理设备，包括上端开口的池体、通过转盘轴(3)安装在池体内的生物转盘(2)、连接在转盘轴(3)上且用于驱动转盘轴(3)转动的驱动装置(4)，其特征在于，所述池体的底部为倾斜面，且池体上污水进口位于所述倾斜面较高的一侧，池体上污水出口位于所述倾斜面较低的一侧;
还包括固定在池体上的盖体，所述盖体作为池体的上盖，且所述池体或盖体上还设置有进风口和出风口，所述进风口位于生物转盘(2)的一侧，出风口位于生物转盘(2)的另一侧，且所述一侧与另一侧为一对相对侧，一侧与另一侧的间距方向与转盘轴(3)的轴线垂直。
2.根据权利要求1所述的一种工作过程中对环境无废气污染的生活水处理设备，其特征在于，还包括设置在池体底部的多个冲洗孔(5)，所述冲洗孔(5)用于向池体内引入冲洗水，且所述冲洗水的流向与污水在池体内的流向同向。
3.根据权利要求2所述的一种工作过程中对环境无废气污染的生活水处理设备，其特征在于，所述冲洗孔(5)为多个，且多个冲洗孔(5)的朝向相同。
4.根据权利要求1所述的一种工作过程中对环境无废气污染的生活水处理设备，其特征在于，所述驱动装置(4)包括驱转电机及减速器，所述减速器作为驱转电机与转盘轴(3)的中间连接件。
5.根据权利要求1至4中任意一项所述的一种工作过程中对环境无废气污染的生活水处理设备，其特征在于，所述池体为由金属和/或高分子材料制成的箱体(1)。
说明书
一种工作过程中对环境无废气污染的生活水处理设备
技术领域
本发明涉及环保用污水处理设备技术领域，特别是涉及一种工作过程中对环境无废气污染的生活水处理设备。
背景技术
目前污水处理领域使用的生物转盘是一种润壁型旋转式污水处理设备，通过转轴的缓慢旋转，带动由特殊材质制成的圆盘(生物转盘)交替与空气和污水接触，从而在盘片上附着一层滋生大量微生物的生物膜，污水中的有机污染物及氮磷等为生物膜所吸附和降解。生物转盘主要由驱动装置、氧化槽、盘片、转轴及顶盖等部分组成。生物转盘工艺具有微生物浓度高、耐冲击负荷、动力消耗低、污泥产生量少、操作维护简单等优势，并且与现有如活性污泥法污水相比，在建设投资及运行费用方面还具有经济性好的特点，故现有技术中，生物转盘工艺进行污水处理为环保领域中较为推崇的一种污水处理工艺。
进一步优化用于实现生物转盘污水处理工艺的设备的结构设计，以使得生物转盘污水处理工艺能够更容易实现，是本领域技术人员所亟待解决的技术问题。
发明内容
针对上述提出的进一步优化用于实现生物转盘污水处理工艺的设备的结构设计，以使得生物转盘污水处理工艺能够更容易实现，是本领域技术人员所亟待解决的技术问题的问题，本发明提供了一种工作过程中对环境无废气污染的生活水处理设备，本污水处理设备具有池底污泥方便清洁、工作过程不污染大气的特点。
本发明提供的一种工作过程中对环境无废气污染的生活水处理设备通过以下技术要点来解决问题：一种工作过程中对环境无废气污染的生活水处理设备，包括上端开口的池体、通过转盘轴安装在池体内的生物转盘、连接在转盘轴上且用于驱动转盘轴转动的驱动装置，所述池体的底部为倾斜面，且池体上污水进口位于所述倾斜面较高的一侧，池体上污水出口位于所述倾斜面较低的一侧;还包括固定在池体上的盖体，所述盖体作为池体的上盖，且所述池体或盖体上还设置有进风口和出风口，所述进风口位于生物转盘的一侧，出风口位于生物转盘的另一侧，且所述一侧与另一侧为一对相对侧，一侧与另一侧的间距方向与转盘轴的轴线垂直。
本方案中，以上池体用于容纳待进行生物处理的污水，以上生物转盘作为微生物的载体，在驱动装置驱动生物转盘转动过程中，微生物与待处理物质、氧气交替接触，达到利用好氧生物快速分别污水中相应污物的目的。
具体的，本方案中，以上限定了本处理设备中污水进、出口与倾斜面倾斜方向的关系，可使得本装置在工作时，沉降过程中的污泥以及沉淀的污泥能够在重力以及污水的冲刷下自动向池体出口侧移动，这个，可避免对本处理设备进行污泥清理或减小污泥清理的频率;同时由于池底存在坡度，在污泥清理过程中，亦可通过水洗的方式，快速去除污泥。
本方案中，所述进风口与出风口用于本处理设备中空气的流通，以满足微生物的需氧要求。进风口、出风口、生物转盘的相对位置设置，可使得生物转盘的水上部分能够得到足量的空气补给;同时本方案中，在进风口和出风口上连接相应的管道后，可使得本设备内的气体能够由出风口引出以集中处理，避免本装置污染大气。
更进一步的技术方案为：
还包括设置在池体底部的多个冲洗孔，所述冲洗孔用于向池体内引入冲洗水，且所述冲洗水的流向与污水在池体内的流向同向。
本方案中，设置为还包括冲洗孔以用于向池体内的引入冲洗水，以上冲洗水可在本污水处理设备工作过程中或停运时冲刷池底，达到汇聚污泥或将污泥直接冲刷出本污水处理设备的目的，使得本污水处理设备具有池底污泥方便清洁的特点;同时本处理设备结构简单、制造维护方便的特点;以上冲洗孔出口方向的限定，可使得冲洗水在扬起沉积的污泥后，污泥可随污水的流动被带出本处理设备或汇集于特定位置。
为使得在等同冲洗水流量的情况下得到更大的冲洗水冲洗面积，所述冲洗孔为多个，且多个冲洗孔的朝向相同。
由于生物转盘在工作时不需要较高的转速，作为一种可采用普通电机的实现方案，所述驱动装置包括驱转电机及减速器，所述减速器作为驱转电机与转盘轴的中间连接件。
为方便本处理设备的建设，所述池体为由金属和/或高分子材料制成的箱体。
本发明具有以下有益效果：
本方案中，以上限定了本处理设备中污水进、出口与倾斜面倾斜方向的关系，可使得本装置在工作时，沉降过程中的污泥以及沉淀的污泥能够在重力以及污水的冲刷下自动向池体出口侧移动，这个，可避免对本处理设备进行污泥清理或减小污泥清理的频率;同时由于池底存在坡度，在污泥清理过程中，亦可通过水洗的方式，快速去除污泥。
本方案中，所述进风口与出风口用于本处理设备中空气的流通，以满足微生物的需氧要求。进风口、出风口、生物转盘的相对位置设置，可使得生物转盘的水上部分能够得到足量的空气补给;同时本方案中，在进风口和出风口上连接相应的管道后，可使得本设备内的气体能够由出风口引出以集中处理，避免本装置污染大气。
