申请日2017.11.24
公开(公告)日2018.02.23
IPC分类号C02F9/14; C02F103/32
摘要

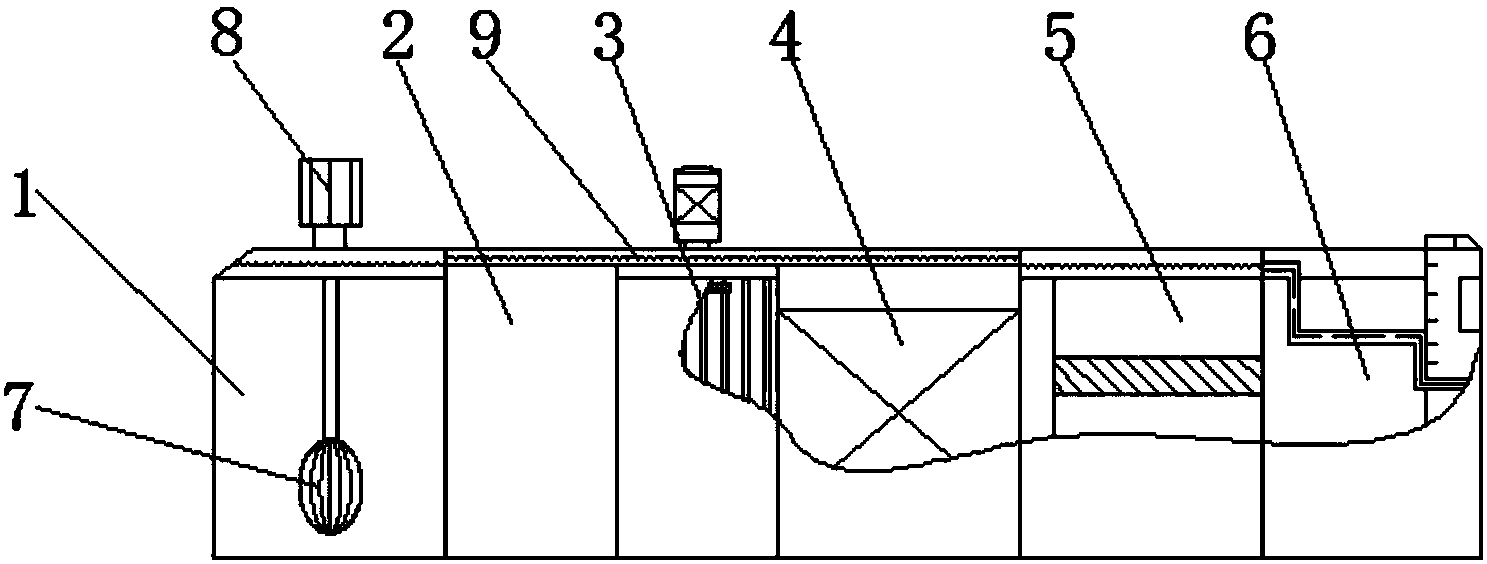

本发明公开了一种大豆制造过程中的用污水处理设备装置，包括污水池、固液分离池、缺氧池、接触氧化池、沉淀池和消毒池，所述污水池通过管道与固液分离池连接，所述固液分离池通过管道与缺氧池连接，所述缺氧池通过管道与接触氧化池连接，所述接触氧化池通过管道与沉淀池连接，所述沉淀池通过管道与消毒池连接，本发明结构科学合理，使用安全方便，在污水池中安装搅拌棒，不会使污水中的固体自然沉淀，造成打捞的麻烦，将污水中的固体悬浮在污水中，更有利于后续工作的进行，将固液分离池放置在前面，且在污水池的后面，可更容易回收污水中可回收的物料，从而解决了可回收固体的打捞麻烦和可回收物料的极大浪费问题。
摘要附图
权利要求书
1.一种大豆制造过程中的用污水处理设备装置，包括污水池(1)、固液分离池(2)、缺氧池(3)、接触氧化池(4)、沉淀池(5)、消毒池(6)、搅拌棒(7)、电机(8)和管道(9),其特征在于：所述污水池(1)上方安装有电机(8)，所述电机(8)底端与内置在污水池(1)的搅拌棒(7)顶端连接，所述污水池(1)通过管道(9)与固液分离池(2)连接，所述固液分离池(2)包括进料口(21)、分离机(22)、固定板(23)、固料出口(24)、固料排出口(25)、排料口(26)、挡板(27)、第一滑板(28)、出料口(29)、过滤板(210)和第二滑板(211)，所述固液分离池(2)左侧顶端开设有进料口(21)，所述固液分离池(2)左侧内部固定有固定板(23)，所述固定板(23)上安装有分离机(22)，且固定板(23)底部与过滤板(210)的一侧连接，所述过滤板(210)的另一侧与固料排出口(25)连接，所述固料排出口(25)开设在固液分离池(2)上，且固料排出口(25)开设位置在分离机(22)的下方，所述分离机(22)内部贯通开设有固料出口(24)，所述固液分离池(2)左侧底部开设有排料口(26)，所述固液分离池(2)内部顶端安装有挡板(27)，所述固液分离池(2)右侧开设有出料口(29)，所述出料口(29)与第一滑板(28)的一侧连接，所述第一滑板(28)的另一侧与固定板(23)连接，所述固液分离池(2)内部安装有第二滑板(211)，所述第二滑板(211)的一侧与排料口(26)连接，所述固液分离池(2)通过管道(9)与缺氧池(3)连接，所述缺氧池(3)通过管道(9)与接触氧化池(4)连接，所述接触氧化池(4)通过管道(9)与沉淀池(5)连接，所述沉淀池(5)通过管道(9)与消毒池(6)连接。
2.根据权利要求1所述的一种大豆制造过程中的用污水处理设备装置，其特征在于：所述的污水池(1)顶端开设有孔。
3.根据权利要求1所述的一种大豆制造过程中的用污水处理设备装置，其特征在于：所述管道(9)均安装在污水池(1)、固液分离池(2)、缺氧池(3)、接触氧化池(4)、沉淀池(5)和消毒池(6)的内部。
4.根据权利要求1所述的一种大豆制造过程中的用污水处理设备装置，其特征在于：所述固定板(23)呈L型。
5.根据权利要求1所述的一种大豆制造过程中的用污水处理设备装置，其特征在于：所述第一滑板(28)、滤板(210)和第二滑板(211)均呈倾斜状态。
说明书
一种大豆制造过程中的用污水处理设备装置
技术领域
本发明涉及污水处理技术领域，具体为一种大豆制造过程中的用污水处理设备装置。
背景技术
污水处理设备是能有效处理生活污水和工业废水等，使生活污水和工业废水等达到规定的标准，避免污水及污染物直接流入水域，对改善生态具有重要意义的装置。污水中大多也有可回收利用的物料，对于大豆污水中有很多的淀粉和纤维等，虽说进入环境水体后，会大量消耗水中的氧气，使水变黑，但淀粉和纤维可以变成工业淀粉和工业纤维，以供工业使用，目前所出现的大豆污水处理设备中，第一步采用的污水池是用来先沉淀可自然分离的固体，但是自然沉淀的固体的不仅打捞麻烦，而且会增大对污水池底部的腐蚀，还有对于大豆产生污水中可回收的淀粉和纤维，直接进行污水处理设备处理掉，不仅会使污水杂质的量过多无法达到一次能满足使用需求，而且造成了可回收物料的极大浪费。
发明内容
本发明提供一种大豆制造过程中的用污水处理设备装置，可以有效解决上述背景技术中提出的污水中大多也有可回收利用的物料，对于大豆污水中有很多的淀粉和纤维等，虽说进入环境水体后，会大量消耗水中的氧气，使水变黑，但淀粉和纤维可以变成工业淀粉和工业纤维，以供工业使用，目前所出现的大豆污水处理设备中，第一步采用的污水池是用来先沉淀可自然分离的固体，但是自然沉淀的固体的不仅打捞麻烦，而且会增大对污水池底部的腐蚀，还有对于大豆产生污水中可回收的淀粉和纤维，直接进行污水处理设备处理掉，不仅会使污水杂质的量过多无法达到一次能满足使用需求，而且造成了可回收物料的极大浪费等方面的问题。
为实现上述目的，本发明提供如下技术方案：一种大豆制造过程中的用污水处理设备装置，包括污水池、固液分离池、缺氧池、接触氧化池、沉淀池、消毒池、搅拌棒、电机和管道，所述污水池上方安装有电机，所述电机底端与内置在污水池的搅拌棒顶端连接，所述污水池通过管道与固液分离池连接，所述固液分离池包括进料口、分离机、固定板、固料出口、固料排出口、排料口、挡板、第一滑板、出料口、过滤板和第二滑板，所述固液分离池左侧顶端开设有进料口，所述固液分离池左侧内部固定有固定板，所述固定板上安装有分离机，且固定板底部与过滤板的一侧连接，所述过滤板的另一侧与固料排出口连接，所述固料排出口开设在固液分离池上，且固料排出口开设位置在分离机的下方，所述分离机内部贯通开设有固料出口，所述固液分离池左侧底部开设有排料口，所述固液分离池内部顶端安装有挡板，所述固液分离池右侧开设有出料口，所述出料口与第一滑板的一侧连接，所述第一滑板的另一侧与固定板连接，所述固液分离池内部安装有第二滑板，所述第二滑板的一侧与排料口连接，所述固液分离池通过管道与缺氧池连接，所述缺氧池通过管道与接触氧化池连接，所述接触氧化池通过管道与沉淀池连接，所述沉淀池通过管道与消毒池连接。
优选的，所述的污水池顶端开设有孔。
优选的，所述管道均安装在污水池、固液分离池、缺氧池、接触氧化池、沉淀池和消毒池的内部。
优选的，所述固定板呈L型。
优选的，所述第一滑板、滤板和第二滑板均呈倾斜状态。
与现有技术相比，本发明的有益效果：本发明结构科学合理，使用安全方便,在污水池中安装搅拌棒，不会使污水中的固体自然沉淀，造成打捞的麻烦，将污水中的固体悬浮在污水中，更有利于后续工作的进行，将固液分离池放置在前面，且在污水池的后面，可更容易回收污水中可回收的物料，开设有排料口，可使还未达到下一道工序要求的污水和散落的污水回到污水池内，从而不仅控制了污水中固体的含量，而且更有利于污水中有用固体的高效回收。
