申请日2017.11.27
公开(公告)日2018.03.06
IPC分类号B08B9/087; B08B9/093
摘要
本发明公开了一种污水处理塔的清理装置。其解决现有人工清理污水处理塔存在效率低且不安全的问题。其包括圆筒式的塔体和盖板，盖板可拆卸的固定在塔体的上端，特点是：在塔体的内部设有转动轴，转动轴的上端伸出盖板，转动轴的下端置于塔体内且连接有清理器;在对应塔体内部的盖板上固定连接一导向杆，清理器配合在导向杆上且沿导向杆滑动;在盖板的上方设有电机，在电机的输出轴联接有减速器，减速器经传动件驱动转动轴带动清理器移动。本发明的上下移动的清理器完成对塔体内壁上杂质及藻类的清理，整个清理过程自动化程度高，使用安全，极大节约清理时间。

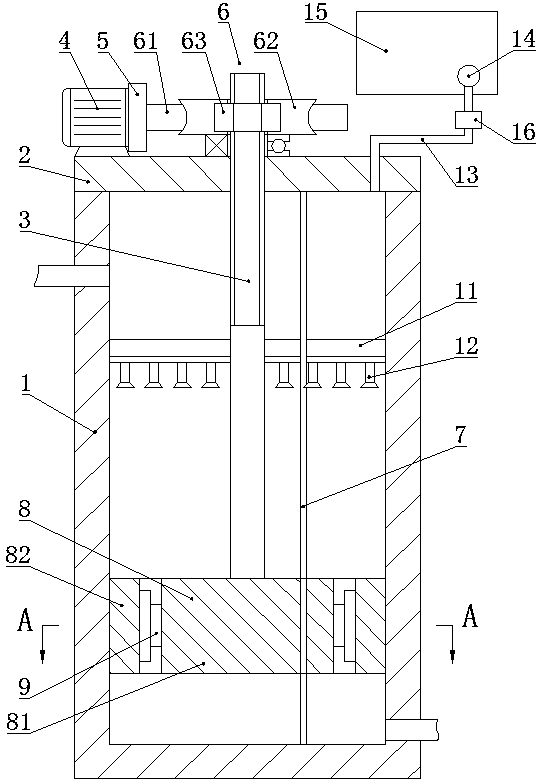

摘要附图
权利要求书
1.一种污水处理塔的清理装置，其包括一圆筒式的塔体和一盖板，所述的盖板可拆卸的固定在塔体的上端，其特征在于：所述的塔体的内部设有转动轴，所述的转动轴的上端伸出盖板，转动轴的下端置于塔体内且连接有清理器;在对应塔体内部的盖板上固定连接一导向杆，所述的清理器配合在导向杆上且沿导向杆滑动;在所述的盖板的上方设有电机，在所述的电机的输出轴联接有减速器，所述的减速器经传动件驱动转动轴带动清理器移动。
2.根据权利要求1所述的一种污水处理塔的清理装置，其特征在于：所述的传动件为一相啮合的蜗轮与蜗杆，其中，蜗杆与减速器的输出端相连接，蜗轮的中心孔内固定一螺母，所述的螺母与所述的转动轴螺纹连接。
3.根据权利要求1所述的一种污水处理塔的清理装置，其特征在于：所述的清理器包括一圆盘和若干清洁刷，所述的圆盘非转动连接在转动轴上，该圆盘滑动配合在所述的导向杆上，在所述的圆盘上设有若干可径向移动的伸缩组件，所述的清洁刷对应连接在所述的伸缩组件的外端上。
4.根据权利要求3所述的一种污水处理塔的清理装置，其特征在于：所述的伸缩组件包括T型伸缩杆和压缩弹簧，在所述的圆盘上中心对称、径向开设有若干连通圆盘外周面的盲孔;所述的T型伸缩杆的T头端滑动设置在所述的盲孔内，所述的T型伸缩杆可伸出但不能脱离盲孔，所述的T型伸缩杆的另一端与所述的清洁刷的连接部相连接;所述的压缩弹簧连接在所述的T型伸缩杆与盲孔的底部之间。
5.根据权利要求3或4所述的一种污水处理塔的清理装置，其特征在于：所述的清洁刷的清洁部呈弧形状。
6.根据权利要求1所述的一种污水处理塔的清理装置，其特征在于：在所述的盖板内侧固定一环形水管，在该环形水管上均匀连通有若干喷水嘴，所述的环形水管经水管与一水泵相连通，在塔体的外部设有一水箱，所述的水泵设置在水箱内。
7.根据权利要求6所述的一种污水处理塔的清理装置，其特征在于：在所述的水管上连通有单向阀。
说明书
一种污水处理塔的清理装置
技术领域
本发明涉及水、废水或污水的处理，尤其是涉及一种污水处理塔的清理装置。
背景技术
污水处理塔因其具有小型化和快速化受到了污水处理厂家的青睐，污水处理塔在长时间使用以后会在塔壁上留有大量的杂质及藻类，随着时间的积累，杂质的堆积与藻类的增多，影响污水处理塔的使用，降低污水处理的效率。
现在的污水处理塔的清理都是采用人工清理的方式进行，这种清理方式效率较低且不安全。
发明内容
为了克服现有人工清理污水处理塔存在效率低且不安全的不足，现有技术的缺陷，本发明提供一种操作简单、使用安全、清理效率高的污水处理塔的清理装置。
本发明解决其技术问题所采用的技术方案是：一种污水处理塔的清理装置，其包括一圆筒式的塔体和一盖板，所述的盖板可拆卸的固定在塔体的上端，其特征在于：所述的塔体的内部设有转动轴，所述的转动轴的上端伸出盖板，转动轴的下端置于塔体内且连接有清理器;在对应塔体内部的盖板上固定连接一导向杆，所述的清理器配合在导向杆上且沿导向杆滑动;在所述的盖板的上方设有电机，在所述的电机的输出轴联接有减速器，所述的减速器经传动件驱动转动轴带动清理器移动。
优选的，所述的传动件为一相啮合的蜗轮与蜗杆，其中，蜗杆与减速器的输出端相连接，蜗轮的中心孔内固定一螺母，所述的螺母与所述的转动轴螺纹连接。
优选的，所述的清理器包括一圆盘和若干清洁刷，所述的圆盘非转动连接在转动轴上，该圆盘滑动配合在所述的导向杆上，在所述的圆盘上设有若干可径向移动的伸缩组件，所述的清洁刷对应连接在所述的伸缩组件的外端上。
优选的，所述的伸缩组件包括T型伸缩杆和压缩弹簧，在所述的圆盘上中心对称、径向开设有若干连通圆盘外周面的盲孔;所述的T型伸缩杆的T头端滑动设置在所述的盲孔内，所述的T型伸缩杆可伸出但不能脱离盲孔，所述的T型伸缩杆的另一端与所述的清洁刷的连接部相连接;所述的压缩弹簧连接在所述的T型伸缩杆与盲孔的底部之间。
优选的，所述的清洁刷的清洁部呈弧形状。
优选的，在所述的盖板内侧固定一环形水管，在该环形水管上均匀连通有若干喷水嘴，所述的环形水管经水管与一水泵相连通，在塔体的外部设有一水箱，所述的水泵设置在水箱内。
优选的，在所述的水管上连通有单向阀。
本发明是将电机通过传动件驱动转动轴转动，从而带动清理器在塔体内上升和下降，完成对塔体内壁上杂质及藻类的清理，整个清理过程自动化程度高，操作简单，使用安全，极大节约了清理时间，提高了清理效率。
