申请日2017.12.01
公开(公告)日2018.02.27
IPC分类号C02F9/02
摘要
本发明涉及一种立卧一体式污水处理系统，立式净化水槽的底部与卧式净化水槽的顶部相连通，在卧式净化水槽的底部设置有净水槽，在立式净化水槽的顶部设置有压板，压板的上部安装有压力装置，在卧式净化水槽里设置有卧式净水装置，在立式净化水槽内设置有立式净水装置;首先，过滤彻底不存在二次污染或者处理不彻底的排放问题;其次，相对了节省了资源，降低了能耗，同时，利用纵横结合的方式，最大限度的节省了能耗;再次，本系统占地面积较小，纵向空间利用率高，设备整体分三层自上而下，初步平缓化处理，在使用时，维修和养护也变得较为方便快捷。

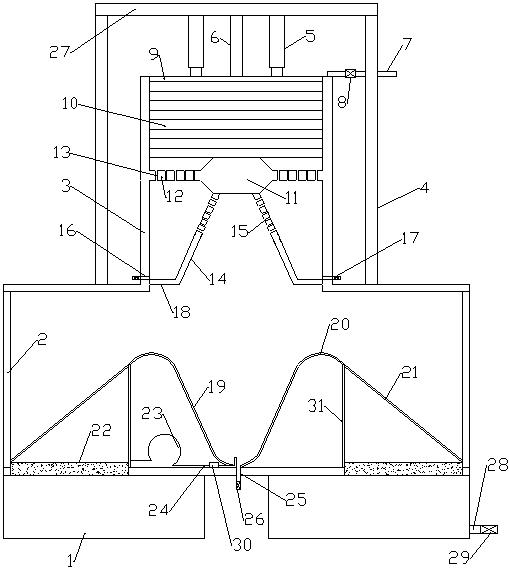

摘要附图
权利要求书
1.一种立卧一体式污水处理系统，包括卧式净化水槽(2)，安装在卧式净化水槽(2)上的立式净化水槽(3)，其特征在于：所述的立式净化水槽(3)的底部与卧式净化水槽(2)的顶部相连通，在卧式净化水槽(2)的底部设置有净水槽(1)，在立式净化水槽(3)的顶部设置有压板(9)，压板(9)的上部安装有压力装置，在卧式净化水槽(2)里设置有卧式净水装置，在立式净化水槽(3)内设置有立式净水装置。
2.根据权利要求1所述的立卧一体式污水处理系统，其特征在于：所述的卧式净水装置包括固定安装在卧式净化水槽(2)底部中间位置的V字形结构的卧式水池(19)，卧式水池(19)顶部的两侧均与弧形凸起(20)固定连接，弧形凸起(20)的外侧底部固定安装有隔板(31)，隔板(31)的底部与卧式净化水槽(2)的底部边角位置设置有亲油滤布(21)，亲油滤布(21)下方的卧式净化水槽(2)上设置有活性炭过滤层(22)，卧式净化水槽的底部(2)通过活性炭过滤层(22)与净水槽(1)的顶部相连通，在隔板(31)和卧式水池(19)之间的卧式净化水槽(2)上部固定安装有微型高压风机(23)，微型高压风机(23)通过送风管道(24)与卧式水池(19)的底部相连通，在卧式水池(19)的底部设置有排污管道(25)。
3.根据权利要求1所述的立卧一体式污水处理系统，其特征在于：所述的立式净水装置包括安装在立式净化水槽(3)底部槽体内壁的两块横向挡板(18)，横向挡板(18)的内侧与斜拉挡板(14)的底部相连接，在斜拉挡板(14)上开设有漏水孔(15)，斜拉挡板(14)的顶部与顶部挡板(11)相连接，顶部挡板(11)的两侧与立式净化水槽(3)的槽壁之间设置有分水挡板(12)，分水挡板(12)上开设有下水孔(13)，在顶部挡板(11)和分水挡板(12)上部的立式净化水槽(3)内填充有过滤棉层(10)，压板(9)设置在过滤棉层(10)的顶部，在立式净化水槽(3)顶部的一侧设置有污水管(7)，污水管(7)上安装有污水单向进水阀(8)，污水单向进水阀(8)为手动或者电磁阀门。
4.根据权利要求1所述的立卧一体式污水处理系统，其特征在于：所述的压力装置包括与压板(9)顶部固定连接的液压杆(5)，液压杆(5)至少为两根，在液压杆(5)之间设置有导向杆(6)，导向杆(6)以及液压杆(5)的顶部设置有顶部支撑杆(27)，顶部支撑杆(27)的两侧固定安装有纵向支撑杆(4)，纵向支撑杆(4)的底部与卧式净化水槽(2)的顶部固定连接，卧式净化水槽(2)的长度和立式净化水槽(3)的长度相等，卧式净化水槽(2)的宽度不大于立式净化水槽(3)的宽度。
5.根据权利要求1所述的立卧一体式污水处理系统，其特征在于：所述的净水槽(1)的侧面设置有排水管道(28)，排水管道(28)上安装有排水阀门(29)，排水阀门(29)为手动或者电磁阀门。
6.根据权利要求2所述的立卧一体式污水处理系统，其特征在于：所述的送风管道(24)上设置有送风单向阀(30)，所述的排污管道(25)上设置有排污阀(26)，排污阀(26)为手动或者电磁阀门，卧式水池(19)的顶部与立式净化水槽(3)的底部相连通，并且，立式净化水槽(3)的中线与卧式水池(19)的中线为同一条直线。
7.根据权利要求3所述的立卧一体式污水处理系统，其特征在于：所述的斜拉挡板(14)为倾斜状设置的板状结构，漏水孔(15)开设在斜拉挡板(14)的中部靠上位置，在斜拉挡板(14)的底部以及横向挡板(18)外侧位置的立式净化水槽(3)上连通有初次排污管道(16)，初次排污管道(16)上设置有初次排污阀门(17)，初次排污阀门(17)为手动或者电磁阀门。
8.根据权利要求3所述的立卧一体式污水处理系统，其特征在于：所述的过滤棉层(10)至少为两层，分水挡板(12)设置在立式净化水槽(3)的内侧中部，顶部挡板(11)为两侧设置有斜坡的块状结构，顶部挡板(11)的底部两端分别与两个斜拉挡板(14)的顶部固定连接。
说明书
一种立卧一体式污水处理系统
技术领域
本发明属于环保领域，具体涉及一种立卧一体式污水处理系统。
背景技术
污水处理是为使污水达到再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：漂浮和悬浮的大小固体颗粒;胶状和凝胶状扩散物;纯溶液。按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：未经处理而排放的工业废水;未经处理而排放的生活污水;大量使用化肥、农药、除草剂的农田污水;堆放在河边的工业废弃物和生活垃圾;水土流失;矿山污水。处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。物理法：主要利用物理作用分离污水中的非溶解性物质，在处理过程中不改变化学性质。常用的有重力分离、离心分离、反渗透、气浮等。物理法处理构筑物较简单、经济，用于村镇水体容量大、自净能力强、污水处理程度要求不高的情况;生物法：利用微生物的新陈代谢功能，将污水中呈溶解或胶体状态的有机物分解氧化为稳定的无机物质，使污水得到净化。常用的有活性污泥法和生物膜法。生物法处理程度比物理法要高;化学法：是利用化学反应作用来处理或回收污水的溶解物质或胶体物质的方法，多用于工业废水。常用的有混凝法、中和法、氧化还原法、离子交换法等。化学处理法处理效果好、费用高，多用作生化处理后的出水，作进一步的处理，提高出水水质。
上述传统的方法在具体操作时存在一定的缺陷，首先，采用传统的污水处理方法一般处理方法较为复杂，并且处理工艺很难操作，容易造成二次污染或者处理不彻底的排放问题;其次，传统的处理方式一般采取单向处理的方式，需要依靠多组送水泵和抽水泵等大功率电机或者搅拌设备运行造作，其能耗相对较大;再次，传统的额污水处理设备占地面积大，设备体积大，维修和养护较为不方便。
因此，生产一种结构简单，操作方便，节能环保，工作和运行效率高，占地面积小，处理工艺和方法简单，处理方式综合多样的立卧一体式污水处理系统，具有广阔的市场前景。
发明内容
针对现有技术的不足，本发明提供一种结构简单，操作方便，节能环保，工作和运行效率高，占地面积小，处理工艺和方法简单，处理方式综合多样的立卧一体式污水处理系统，用于克服现有技术中的诸多缺陷。
本发明的技术方案是这样实现的：一种立卧一体式污水处理系统，包括卧式净化水槽，安装在卧式净化水槽上的立式净化水槽，所述的立式净化水槽的底部与卧式净化水槽的顶部相连通，在卧式净化水槽的底部设置有净水槽，在立式净化水槽的顶部设置有压板，压板的上部安装有压力装置，在卧式净化水槽里设置有卧式净水装置，在立式净化水槽内设置有立式净水装置。
所述的卧式净水装置包括固定安装在卧式净化水槽底部中间位置的V字形结构的卧式水池，卧式水池顶部的两侧均与弧形凸起固定连接，弧形凸起的外侧底部固定安装有隔板，隔板的底部与卧式净化水槽的底部边角位置设置有亲油滤布，亲油滤布下方的卧式净化水槽上设置有活性炭过滤层，卧式净化水槽的底部通过活性炭过滤层与净水槽的顶部相连通，在隔板和卧式水池之间的卧式净化水槽上部固定安装有微型高压风机，微型高压风机通过送风管道与卧式水池的底部相连通，在卧式水池的底部设置有排污管道。
所述的立式净水装置包括安装在立式净化水槽底部槽体内壁的两块横向挡板，横向挡板的内侧与斜拉挡板的底部相连接，在斜拉挡板上开设有漏水孔，斜拉挡板的顶部与顶部挡板相连接，顶部挡板的两侧与立式净化水槽的槽壁之间设置有分水挡板，分水挡板上开设有下水孔，在顶部挡板和分水挡板上部的立式净化水槽内填充有过滤棉层，压板设置在过滤棉层的顶部，在立式净化水槽顶部的一侧设置有污水管，污水管上安装有污水单向进水阀，污水单向进水阀为手动或者电磁阀门。
所述的压力装置包括与压板顶部固定连接的液压杆，液压杆至少为两根，在液压杆之间设置有导向杆，导向杆以及液压杆的顶部设置有顶部支撑杆，顶部支撑杆的两侧固定安装有纵向支撑杆，纵向支撑杆的底部与卧式净化水槽的顶部固定连接，卧式净化水槽的长度和立式净化水槽的长度相等，卧式净化水槽的宽度不大于立式净化水槽的宽度。
所述的净水槽的侧面设置有排水管道，排水管道上安装有排水阀门，排水阀门为手动或者电磁阀门。
所述的送风管道上设置有送风单向阀，所述的排污管道上设置有排污阀，排污阀为手动或者电磁阀门，卧式水池的顶部与立式净化水槽的底部相连通，并且，立式净化水槽的中线与卧式水池的中线为同一条直线。
所述的斜拉挡板为倾斜状设置的板状结构，漏水孔开设在斜拉挡板的中部靠上位置，在斜拉挡板的底部以及横向挡板外侧位置的立式净化水槽上连通有初次排污管道，初次排污管道上设置有初次排污阀门，初次排污阀门为手动或者电磁阀门。
所述的过滤棉层至少为两层，分水挡板设置在立式净化水槽的内侧中部，顶部挡板为两侧设置有斜坡的块状结构，顶部挡板的底部两端分别与两个斜拉挡板的顶部固定连接。
本发明具有如下的积极效果：本产品结构简单，操作方便，首先，采用本系统污水处理化繁为简，并且处理工艺简单易操作，整体利用水流的自重和一定的外力作用就能实现对水的过滤和净化，过滤彻底不存在二次污染或者处理不彻底的排放问题;其次，本系统采用纵向和横向处理配合的方式进行处理，省去了狠毒大功率设备的运行，相对了节省了资源，降低了能耗，同时，利用纵横结合的方式，最大限度的节省了能耗;再次，本系统占地面积较小，纵向空间利用率高，设备整体分三层自上而下，初步平缓化处理，在使用时，维修和养护也变得较为方便快捷。系统整体节能环保，工作和运行效率高，占地面积小，处理工艺和方法简单，处理方式综合多样，具有很好的社会和经济效益。
