申请日2017.12.03
公开(公告)日2018.02.23
IPC分类号C02F11/12
摘要
本发明涉及污水处理技术领域。本发明公开了一种用于污水处理的智能污泥脱水装置，其特征在于，包括座体、承压板、第一滤布、第一电机、第一转动体、第二滤布、刷毛、密封环、多个直线驱动器、固定座、挤压体、多个第一电动推杆、抽水管道、抽水泵、浸没传感器、污泥泵、污泥输送管道、密封体、污泥筒、控制模块。本发明实施例的智能污泥脱水装置实现了污泥的脱水处理，处理后的污泥占用体积小，该智能污泥脱水装置实现了污泥的减量处理，并且该智能污泥脱水装置通过控制模块控制各执行部件的运动，实现了污泥的自动化脱水处理，处理效率高。

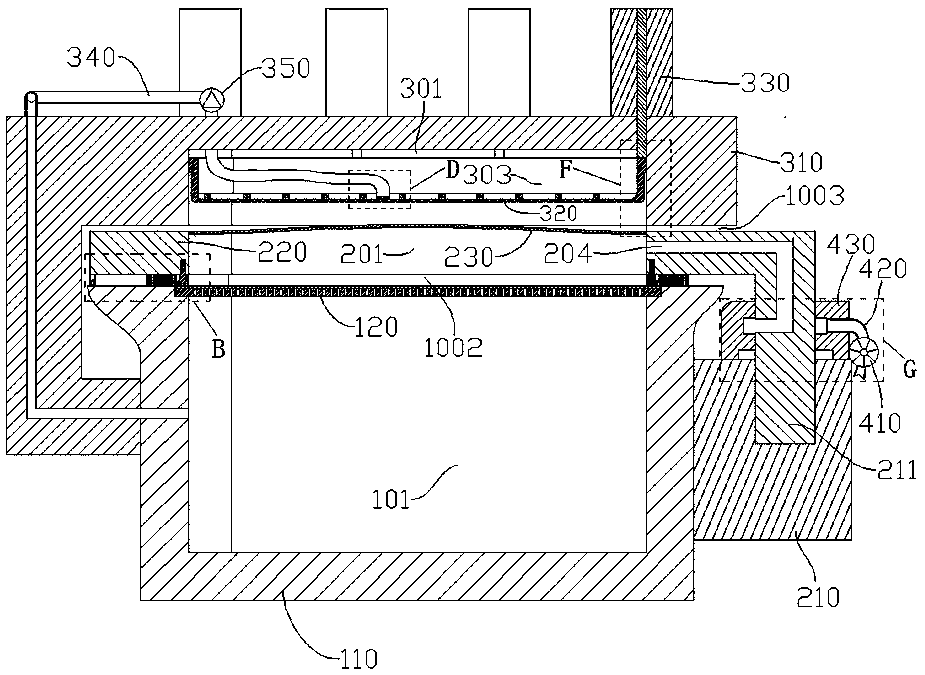

摘要附图
权利要求书
1.一种用于污水处理的智能污泥脱水装置，其特征在于，包括座体、承压板、第一滤布、第一电机、第一转动体、第二滤布、刷毛、密封环、多个直线驱动器、固定座、挤压体、多个第一电动推杆、抽水管道、抽水泵、浸没传感器、污泥泵、污泥输送管道、密封体、污泥筒、控制模块;
所述座体具有第一容纳腔，所述座体的顶部具有呈水平的承载面，所述承载面开设有第一容纳开口，所述第一容纳开口与所述第一容纳腔连通，所述承压板安装于所述第一容纳开口，所述承压板贯通开设有多个落水孔，所述第一滤布贴覆设置于所述承压板，所述第一滤布的外缘与所述第一容纳开口的内缘连接，所述第一滤布的上表面与所述承载面齐平;
所述第一电机安装于所述座体的侧壁，所述第一电机与所述控制模块通信连接，所述控制模块用于控制所述第一电机转动第一预设角度，所述第一电机的转动轴线垂直于所述承载面，所述第一转动体固定安装于所述第一电机的输出轴，所述第一转动体沿竖直方向贯通开设有第一腔，所述第一转动体的底部与所述承载面之间具有第一间隙，所述第二滤布与所述第一腔的内缘连接，所述第一转动体的底部环设有第一滑动槽，所述第一滑动槽环绕所述第一腔，所述密封环滑动安装于所述第一滑动槽，所述直线驱动器与所述控制模块通信连接，所述多个直线驱动器设置于所述第一转动体内，所述直线驱动器用于驱动所述密封环沿所述第一滑动槽滑动;初始时所述第一腔正对于所述第一滤布，所述密封环与所述第一滤布密封接触，所述第一滤布与所述第二滤布之间为污泥空间，所述第一转动体的底部设置有刷毛，初始时所述刷毛与所述承载面接触;
所述固定座与所述座体固定连接，所述固定座开设有第二腔，所述第二腔为拉伸腔体，所述第二腔一端为第一壁面、另一端为挤压开口，初始时所述第二腔与所述第一腔相对，所述挤压体包括挤压部和滑动部，所述滑动部呈与所述第二腔侧壁相适应的环状，所述滑动部滑动安装于所述第二腔内壁，所述挤压部呈平板状，所述挤压部与所述滑动部一体化连接，所述挤压部具有多个镂空的出水孔，所述多个第一电动推杆安装于所述固定座，所述第一电动推杆与所述控制模块通信连接，所述第一电动推杆用于驱动所述滑动部滑动，所述抽水管道的进水端固定安装于所述挤压部的内壁，所述抽水泵安装于所述抽水管道，所述抽水管道包括由进水端延伸至所述抽水泵的可伸缩管段，所述抽水管道的出水端与所述第一容纳腔连通，所述浸没传感器安装于所述抽水管道的进水端，所述浸没传感器与所述抽水泵通信连接，当所述浸没传感器呈浸没状态时，所述抽水泵抽水;
所述污泥泵安装于所述污泥输送管道，所述污泥泵与所述控制模块通信连接，所述密封体固定安装于所述第一电机，所述密封体贯通开设有转动孔，所述第一电机的输出轴转动安装于所述转动孔，所述第一电机的输出轴与所述转动孔的孔壁动密封，所述密封体开设有转送腔和第一输送通道，所述转送腔环绕所述第一电机的输出轴，所述第一输送通道一端与所述转送腔连通、另一端与所述污泥输送管道连通，所述第一电机的输出轴设置有径向输送孔和第二输送通道，所述径向输送孔一端与所述转送腔连通、另一端与所述第二输送通道连通，所述第二输送通道沿所述第一电机的轴向，所述第一转动体设置有第三输送通道，所述第三输送通道一端与所述第二输送通道连通、另一端与所述污泥空间连通;
所述污泥筒安装于所述座体侧壁，当所述第一转动体转动第一预设角度后，所述第一转动体将所述第一腔内的污泥带入所述污泥筒，所述刷毛将所述承载面或所述第一滤布残留的污泥扫入所述污泥筒;
所述控制模块用于依次控制所述污泥泵向所述污泥空间泵入污泥以使所述污泥空间充满污泥、控制所述第一电动推杆运动以使所述挤压部挤压所述第二滤布、控制所述第一电动推杆复位、控制所述直线驱动器运动以使所述密封环与所述第一滤布具有第二间隙、控制所述第一电机转动第一预设角度以使所述第一腔转动至所述污泥筒上方;所述控制模块还用于依次控制第一电机复位、所述直线驱动器复位。
2.根据权利要求1所述的用于污水处理的智能污泥脱水装置，其特征在于，所述智能污泥脱水装置还包括防污膜，所述防污膜与所述第一转动体的底部封闭连接，所述防污膜与所述密封环封闭连接，所述防污膜呈弹性。
3.根据权利要求1所述的用于污水处理的智能污泥脱水装置，其特征在于，所述挤压部的内壁凸设有多个加强肋条，所述加强肋条两端分别滑动部一体化连接，所述多个加强肋条于所述挤压部内壁分隔形成若干积水腔，相邻的所述积水腔底部通过连通孔连通，所述抽水管道的进水端位于所述积水腔的底部。
4.根据权利要求1所述的用于污水处理的智能污泥脱水装置，其特征在于，所述第一腔的水平截面呈扇环形，所述扇环形的圆心位于所述第一电机的转动中心，所述第一容纳腔的水平截面形状与所述第一腔相匹配，所述第二腔的水平截面形状与所述第一腔相匹配。
5.根据权利要求1所述的用于污水处理的智能污泥脱水装置，其特征在于，所述第一转动体底部安装有所述支撑轮，所述支撑轮位于所述第一转动体远离其转动中心的一侧，当所述第一转动体转动时，所述支撑轮滚动支撑于所述承载面;所述污泥筒具有第一筒体，所述第一筒体的顶端与所述承载面齐平，当所述第一转动体的转动过程中，所述支撑轮由所述承载面滚动至所述第一筒体的顶端。
6.根据权利要求1所述的用于污水处理的智能污泥脱水装置，其特征在于，所述刷毛沿直线延伸，当所述第一转动体转动第一预设角度后，所述刷毛位于所述污泥筒上方;所述智能污泥脱水装置还设置有刷毛清洁机构，所述刷毛清洁机构包括直线模组、第三电机和清洁辊，所述直线模组包括直线导轨和滑移部，所述滑移部滑动安装于直线导轨，所述直线导轨固定安装于所述污泥筒的内壁，所述第三电机固定安装于所述滑移部，所述清洁辊固定安装于所述第三电机的输出轴;
所述控制模块与所述直线模组通信连接，所述控制模块与所述第三电机通信连接，在所述第一电机转动第一预设角度后，所述控制模块控制所述滑移部作直线运动以及所述第三电机旋转，从而使得所述清洁辊滚过所述刷毛。
7.根据权利要求6所述的用于污水处理的智能污泥脱水装置，其特征在于，所述清洁辊包括辊体和多个清洁凸起，所述辊体呈圆柱状，所述辊体的轴线与所述第三电机的转动轴线同轴，所述清洁凸起的外表面光滑过渡，所述清洁凸起由顶端至根部截面积逐渐缩小。
8.根据权利要求1所述的用于污水处理的智能污泥脱水装置，其特征在于，所述滑动部的外壁环绕设置有容纳槽，当所述挤压部挤压所述第二滤布时，所述第二滤布的边缘部分进入所述容纳槽。
9.根据权利要求1所述的用于污水处理的智能污泥脱水装置，其特征在于，所述抽水泵安装于所述固定座顶部，所述抽水管道的软质管段为波纹管。
10.根据权利要求1所述的用于污水处理的智能污泥脱水装置，其特征在于，所述浸没传感器包括超声波探头、超声波反射板和检测模块，所述超声波探头与所述超声波反射板之间具有浸没间隙，所述超声波探头用于向所述超声波反射板发射超声波信号、接收所述超声波反射板接收的超声波信号并将接收到的超声波信号强度传送给所述检测模块，所述超声波反射板用于反射所述超声波探头发射的超声波信号，所述检测模块用于根据所述超声波探头接收到的超声波信号强度判断所述浸没传感器处于浸没状态或露出状态，所述检测模块与所述抽水泵通信连接。
说明书
一种用于污水处理的智能污泥脱水装置
【技术领域】
本发明涉及污水处理技术领域，尤其涉及一种用于污水处理的智能污泥脱水装置。
【背景技术】
污水处理是为使污水达到排入某一水体或再次使用的水质而对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理一般包括污水过滤、曝气、沉淀等过程，污水在沉淀时产生的污泥含水率高达90%以上，现有的污水污水处理装置通常未设置污泥脱水设备，使得污泥占用空间大。
【发明内容】
本发明旨在克服现有技术的以上缺陷，提供了能一种用于污水处理的智能污泥脱水装置。
为了解决上述技术问题，本发明实施例提出了一种用于污水处理的智能污泥脱水装置，其特征在于，包括座体、承压板、第一滤布、第一电机、第一转动体、第二滤布、刷毛、密封环、防污膜、多个直线驱动器、固定座、挤压体、多个第一电动推杆、抽水管道、抽水泵、浸没传感器、污泥泵、污泥输送管道、密封体、控制模块;
所述座体具有第一容纳腔，所述座体的顶部具有呈水平的承载面，所述承载面开设有第一容纳开口，所述第一容纳开口与所述第一容纳腔连通，所述承压板安装于所述第一容纳开口，所述承压板贯通开设有多个落水孔，所述第一滤布贴覆设置于所述承压板，所述第一滤布的外缘与所述第一容纳开口的内缘连接，所述第一滤布的上表面与所述承载面齐平;
所述第一电机安装于所述座体的侧壁，所述第一电机与所述控制模块通信连接，所述控制模块用于控制所述第一电机转动第一预设角度，所述第一电机的转动轴线垂直于所述承载面，所述第一转动体固定安装于所述第一电机的输出轴，所述第一转动体沿竖直方向贯通开设有第一腔，所述第一转动体的底部与所述承载面之间具有第一间隙，所述第二滤布与所述第一腔的内缘连接，所述第一转动体的底部环设有第一滑动槽，所述第一滑动槽环绕所述第一腔，所述密封环滑动安装于所述第一滑动槽，所述直线驱动器与所述控制模块通信连接，所述多个直线驱动器设置于所述第一转动体内，所述直线驱动器用于驱动所述密封环沿所述第一滑动槽滑动;初始时所述第一腔正对于所述第一滤布，所述密封环与所述第一滤布密封接触，所述第一滤布与所述第二滤布之间为污泥空间，所述第一转动体的底部设置有刷毛，初始时所述刷毛与所述承载面接触;
所述固定座与所述座体固定连接，所述固定座开设有第二腔，所述第二腔为拉伸腔体，所述第二腔一端为第一壁面、另一端为挤压开口，初始时所述第二腔与所述第一腔相对，所述挤压体包括挤压部和滑动部，所述滑动部呈与所述第二腔侧壁相适应的环状，所述滑动部滑动安装于所述第二腔内壁，所述挤压部呈平板状，所述挤压部与所述滑动部一体化连接，所述挤压部具有多个镂空的出水孔，所述多个第一电动推杆安装于所述固定座，所述第一电动推杆与所述控制模块通信连接，所述第一电动推杆用于驱动所述滑动部滑动，所述抽水管道的进水端固定安装于所述挤压部的内壁，所述抽水泵安装于所述抽水管，所述抽水管道包括由进水端延伸至所述抽水泵的可伸缩管段，所述抽水管道的出水端与所述第一容纳腔连通，所述浸没传感器安装于所述抽水管道的进水端，所述浸没传感器与所述抽水泵通信连接，当所述浸没传感器呈浸没状态时，所述抽水泵抽水;
所述污泥泵安装于所述污泥输送管道，所述污泥泵与所述控制模块通信连接，所述密封体固定安装于所述第一电机，所述密封体贯通开设有转动孔，所述第一电机的输出轴转动安装于所述转动孔，所述第一电机的输出轴与所述转动孔的孔壁动密封，所述密封体开设有转送腔和第一输送通道，所述转送腔环绕所述第一电机的输出轴，所述第一输送通道一端与所述转送腔连通、另一端与所述污泥输送管道连通，所述第一电机的输出轴 设置有径向输送孔和第二输送通道，所述径向输送孔一端与所述转送腔连通、另一端与所述第二输送通道连通，所述第二输送通道沿所述第一电机的轴向，所述第一转动体设置有第三输送通道，所述第三输送通道一端与所述第二输送通道连通、另一端与所述污泥空间连通;
所述污泥筒安装于所述座体侧壁，当所述第一转动体转动第一预设角度后，所述第一转动体将所述第一腔内的污泥带入所述污泥筒，所述刷毛将所述承载面或所述第一滤布残留的污泥扫入所述污泥筒;
所述控制模块用于依次控制所述污泥泵向所述污泥空间泵入污泥以使所述污泥空间充满污泥、控制所述第一电动推杆运动以使所述挤压部挤压所述第二滤布、控制所述第一电动推杆复位、控制所述直线驱动器运动以使所述密封环与所述第一滤布具有第二间隙、控制所述第一电机转动第一预设角度以使所述第一腔转动至所述污泥筒上方;所述控制模块还用于依次控制第一电机复位、所述直线驱动器复位。
优选地，所述智能污泥脱水装置还包括防污膜，所述防污膜与所述第一转动体的底部封闭连接，所述防污膜与所述密封环封闭连接，所述防污膜呈弹性。
优选地，所述挤压部的内壁凸设有多个加强肋条，所述加强肋条两端分别滑动部一体化连接，所述多个加强肋条于所述挤压部内壁分隔形成若干积水腔，相邻的所述积水腔底部通过连通孔连通，所述抽水管道的进水端位于所述积水腔的底部。
优选地，所述第一腔的水平截面呈扇环形，所述扇环形的圆心位于所述第一电机的转动中心，所述容纳腔的水平截面形状与所述第一腔相匹配，所述第二腔的水平截面形状与所述第一腔相匹配。
优选地，所述第一转动体底部安装有所述支撑轮，所述支撑轮位于所述第一转动体远离其转动中心的一侧，当所述第一转动体转动时，所述支撑轮滚动支撑于所述承载面;所述污泥筒具有第一筒体，所述第一筒体的顶端与所述承载面齐平，当所述第一转动体的转动过程中，所述支撑轮由所述承载面滚动至所述第一筒体的顶端。
优选地，所述刷毛沿直线延伸，当所述第一转动体转动第一预设角度后，所述刷毛位于所述污泥筒上方;所述智能污泥脱水装置还设置有刷毛 清洁机构，所述刷毛清洁机构包括直线模组、第三电机和清洁辊，所述直线模组包括直线导轨和滑移部，所述滑移部滑动安装于直线导轨，所述直线导轨固定安装于所述污泥筒的内壁，所述第三电机固定安装于所述滑移部，所述清洁辊固定安装于所述第三电机的输出轴;
所述控制模块与所述直线模组通信连接，所述控制模块与所述第三电机通信连接，在所述第一电机转动第一预设角度后，所述控制模块控制所述滑移部作直线运动以及所述第三电机旋转，从而使得所述清洁辊滚过所述刷毛。
优选地，所述清洁辊包括辊体和多个清洁凸起，所述辊体呈圆柱状，所述辊体的轴线与所述第三电机的转动轴线同轴，所述清洁凸起的外表面光滑过渡，所述清洁凸起由顶端至根部截面积逐渐缩小。
优选地，所述滑动部的外壁环绕设置有容纳槽，当所述挤压部挤压所述第二滤布时，所述第二滤布的边缘部分进入所述容纳槽。
优选地，所述抽水泵安装于所述固定座顶部，所述抽水管道的软质管段为波纹管。
优选地，所述浸没传感器包括超声波探头、超声波反射板和检测模块，所述超声波探头与所述超声波反射板之间具有浸没间隙，所述超声波探头用于向所述超声波反射板发射超声波信号、接收所述超声波反射板接收的超声波信号并将接收到的超声波信号强度传送给所述检测模块，所述超声波反射板用于反射所述超声波探头发射的超声波信号，所述检测模块用于根据所述超声波探头接收到的超声波信号强度判断所述浸没传感器处于浸没状态或露出状态，所述检测模块与所述抽水泵通信连接。
与现有技术相比，本发明的有益效果在于：本发明实施例的智能污泥脱水装置实现了污泥的脱水处理，处理后的污泥占用体积小，该智能污泥脱水装置实现了污泥的减量处理，并且该智能污泥脱水装置通过控制模块控制各执行部件的运动，实现了污泥的自动化脱水处理，处理效率高。
