申请日2017.12.01
公开(公告)日2018.02.27
IPC分类号C02F3/12
摘要
本发明公开了一种循环式污水曝气装置，包括池体、固定架、电机、曝气盘、排水管和注水管，所述池体的顶部固定连接有固定架，固定架的上表面固定连接有电机，电机的轴伸端固定连接有曲轴，曲轴的轴颈处套设有第二连杆，第二连杆的左端铰接有滑杆，滑杆的上方和下方对称分布有搅拌格栅，池体的左侧内壁固定连接有套筒，固定架的下方设有喷洒盘，池体的底部设有曝气盘，利用搅拌格栅搅动污水，使污水与气泡混合更加充分，利用搅拌格栅破碎气泡，增大污水与空气的接触面积，进一步提高曝气效果，污水循环流入喷洒盘，最终通过分散板排入池体，使污水与空气充分接触，进一步提高曝气效果，喷洒过程中喷洒盘转动，使污水均匀地洒入池体内。

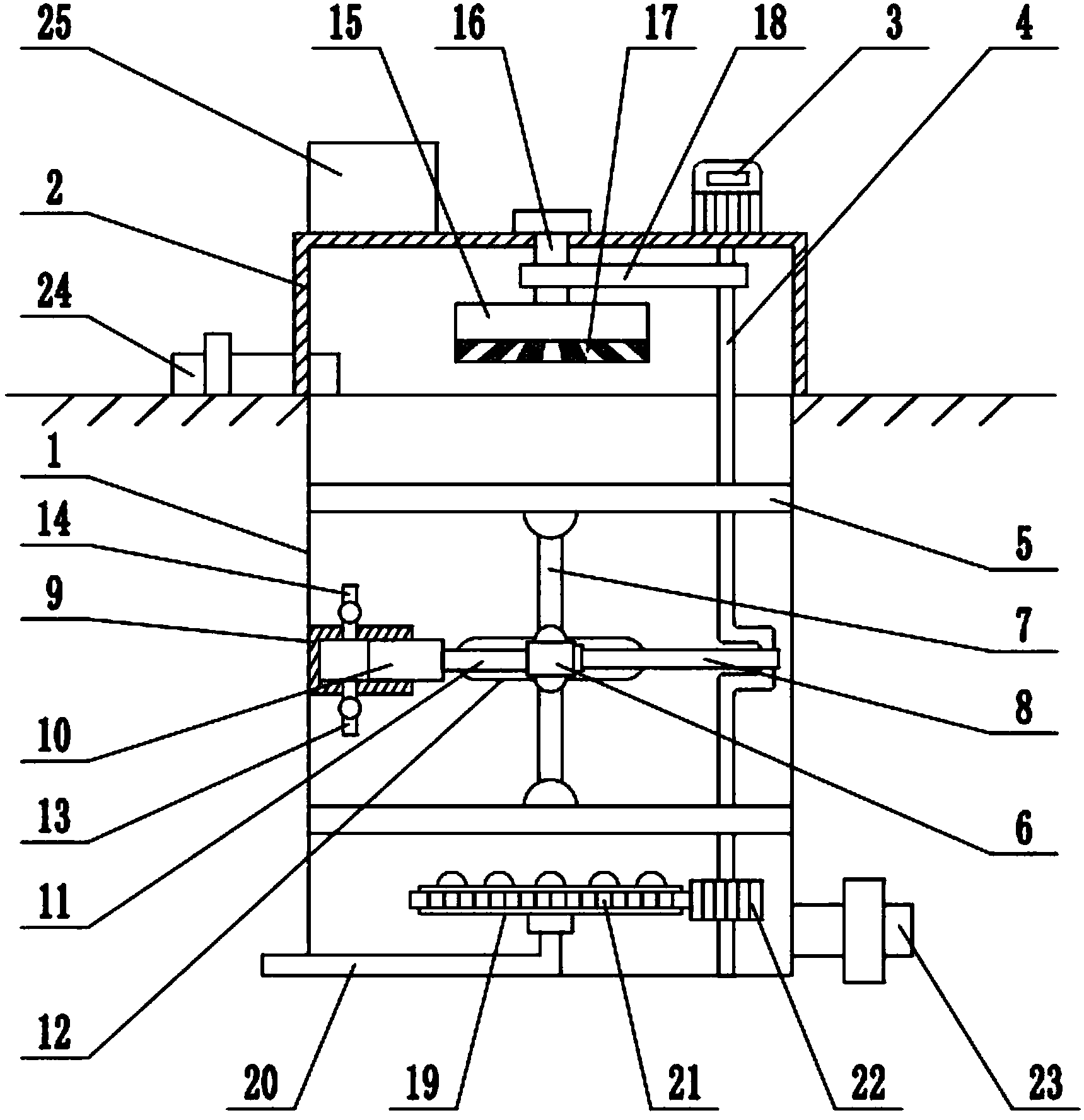

摘要附图
权利要求书
1.一种循环式污水曝气装置，包括池体(1)、固定架(2)、电机(3)、曝气盘(19)、排水管(23)和注水管(24)，其特征在于，所述池体(1)的顶部固定连接有固定架(2)，固定架(2)的上表面固定连接有电机(3)，电机(3)的轴伸端固定连接有曲轴(4)，曲轴(4)伸入池体(1)内，曲轴(4)的轴颈处套设有第二连杆(8)，第二连杆(8)与曲轴(4)转动连接，第二连杆(8)的左端铰接有滑杆(6)，池体(1)相对的两个内壁上开设有(12)，滑杆(6)的两端分别嵌在(12)内，滑杆(6)的上方和下方对称分布有搅拌格栅(5)，搅拌格栅(5)与池体(1)的内壁滑动连接，滑杆(6)的上表面和下表面分别铰接有第一连杆(7)，第一连杆(7)的另一端分别与搅拌格栅(5)铰接，滑杆(6)的左侧壁固定连接有第三连杆(13)，池体(1)的左侧内壁固定连接有套筒(9)，套筒(9)的内部滑动连接有活塞(10)，活塞(10)的右端与第三连杆(13)固定连接，套筒(9)的下表面安装有循环进水管(13)，套筒(9)的上表面安装有循环出水管(14)，固定架(2)的下方设有喷洒盘(15)，喷洒盘(15)内部中空，喷洒盘(15)的顶部固定连接有转轴(16)，转轴(16)内部中空，转轴(16)与固定架(2)转动连接，转轴(16)与喷洒盘(15)连通，转轴(16)的顶部安装有旋通接头，循环出水管(14)通过软管与转轴(16)上的旋通接头相连接，池体(1)的底部设有曝气盘(19)，曝气盘(19)的上表面分布有曝气头，曝气盘(19)的下表面通过旋通接头与输气管(20)相连接，曝气盘(19)的侧壁套设有齿圈(21)，曲轴(4)的下端套设有齿轮(22)，齿轮(22)与齿圈(21)啮合，池体(1)的右侧壁下方安装有排水管(23)，排水管(23)上设有阀门，固定架(2)的上表面固定连接有鼓风机(25)。
2.根据权利要求1所述的循环式污水曝气装置，其特征在于，所述循环进水管(13)上安装有单向阀。
3.根据权利要求1所述的循环式污水曝气装置，其特征在于，所述循环出水管(14)上安装有单向阀。
4.根据权利要求1所述的循环式污水曝气装置，其特征在于，所述转轴(16)通过传动机构(18)与曲轴(4)相连接。
5.根据权利要求1所述的循环式污水曝气装置，其特征在于，所述喷洒盘(15)的下表面安装有分散板(17)，分散板(17)上放射状分布有喷水孔。
6.根据权利要求1所述的循环式污水曝气装置，其特征在于，所述池体(1)的顶部设有注水管(24)，注水管(24)上安装阀门。
说明书
一种循环式污水曝气装置
技术领域
本发明涉及一种污水处理设备领域，具体是一种循环式污水曝气装置。
背景技术
曝气池是利用活性污泥法进行污水处理的构筑物。池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件。 曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等;曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，随着人们生活水平的提升，污水处理的要求越来越高，然而现有的曝气池，曝气效率低下，曝气效果差，难以满足人们日益增长的污水处理需求。
发明内容
本发明的目的在于提供一种循环式污水曝气装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种循环式污水曝气装置，包括池体、固定架、电机、曝气盘、排水管和注水管，所述池体的顶部固定连接有固定架，固定架的上表面固定连接有电机，电机的轴伸端固定连接有曲轴，曲轴伸入池体内，曲轴的轴颈处套设有第二连杆，第二连杆与曲轴转动连接，第二连杆的左端铰接有滑杆，池体相对的两个内壁上开设有，滑杆的两端分别嵌在内，滑杆的上方和下方对称分布有搅拌格栅，搅拌格栅与池体的内壁滑动连接，滑杆的上表面和下表面分别铰接有第一连杆，第一连杆的另一端分别与搅拌格栅铰接，滑杆的左侧壁固定连接有第三连杆，池体的左侧内壁固定连接有套筒，套筒的内部滑动连接有活塞，活塞的右端与第三连杆固定连接，套筒的下表面安装有循环进水管，套筒的上表面安装有循环出水管，固定架的下方设有喷洒盘，喷洒盘内部中空，喷洒盘的顶部固定连接有转轴，转轴内部中空，转轴与固定架转动连接，转轴与喷洒盘连通，转轴的顶部安装有旋通接头，循环出水管通过软管与转轴上的旋通接头相连接，池体的底部设有曝气盘，曝气盘的上表面分布有曝气头，曝气盘的下表面通过旋通接头与输气管相连接，曝气盘的侧壁套设有齿圈，曲轴的下端套设有齿轮，齿轮与齿圈啮合，池体的右侧壁下方安装有排水管，排水管上设有阀门，固定架的上表面固定连接有鼓风机。
作为本发明进一步的方案：所述循环进水管上安装有单向阀。
作为本发明再进一步的方案：所述循环出水管上安装有单向阀。
作为本发明再进一步的方案：所述转轴通过传动机构与曲轴相连接。
作为本发明再进一步的方案：所述喷洒盘的下表面安装有分散板，分散板上放射状分布有喷水孔。
作为本发明再进一步的方案：所述池体的顶部设有注水管，注水管上安装阀门。
与现有技术相比，本发明的有益效果是：利用鼓风机将空气输送至曝气盘，对底层污水进行曝气，在曝气过程中曝气盘转动，使气泡更加分散地排入污水中，使污水与气泡均匀混合，提高曝气效率，利用搅拌格栅搅动污水，使污水与气泡混合更加充分，利用搅拌格栅破碎气泡，增大污水与空气的接触面积，进一步提高曝气效果，污水循环流入喷洒盘，最终通过分散板排入池体，使污水与空气充分接触，增大污水内的氧气含量，进一步提高曝气效果，喷洒过程中喷洒盘转动，使污水更加均匀地洒入池体内。
