申请日2017.12.02
公开(公告)日2018.03.20
IPC分类号C02F9/04; C02F103/16
摘要
本发明提供了一种电镀废水一体化处理设备，包括原水罐、加药罐、反应罐、循环泵、管式膜过滤器、产水罐和清洗罐;循环泵的进水端通过三通阀分别与反应罐出口和清洗罐出口相连;循环泵的出水端与管式膜过滤器的进水口相连，管式膜过滤器的产水口与产水罐相连，产水罐出口通过四通阀分别与清洗罐进口、储水罐和排水管相连;所述反应罐通过原水泵和加药泵分别与原水罐和加药罐相连;管式膜过滤器的浓水口与反应罐相连。本发明所述的一种电镀废水一体化处理设备，以实现加入药剂后不经过沉淀池直接经管式膜进行过滤，有效截留水中的重金属沉淀物，使出水水质稳定达标。
摘要附图
权利要求书

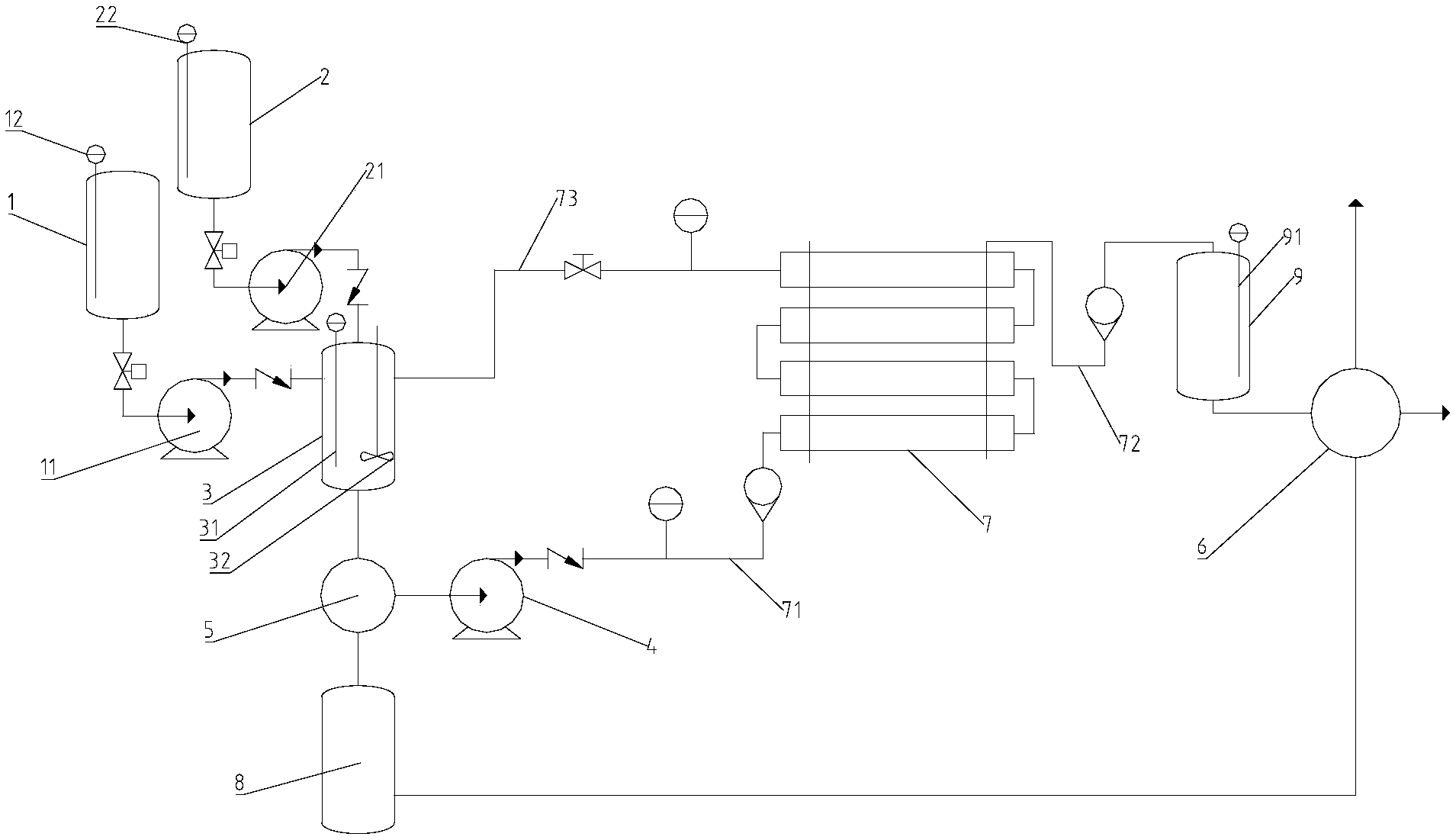

1.一种电镀废水一体化处理设备，其特征在于：包括原水罐(1)、加药罐(2)、反应罐(3)、循环泵(4)、管式膜过滤器(7)、产水罐(9)和清洗罐(8);
循环泵(4)的进水端通过三通阀(5)分别与反应罐(3)的出口和清洗罐(8)的出口相连;循环泵(4)的出水端与管式膜过滤器(7)的进水口相连，管式膜过滤器(7)的产水口与产水罐(9)相连，产水罐(9)的出口通过四通阀(6)分别与清洗罐(8)的进口、储水罐和排水管相连;
所述反应罐(3)通过原水泵(11)和加药泵(21)分别与原水罐(1)和加药罐(2)相连;管式膜过滤器(7)的浓水口与反应罐(3)相连。
2.根据权利要求1所述的一种电镀废水一体化处理设备，其特征在于：所述反应罐(3)内设置搅拌器(32)和反应罐液位计(31)。
3.根据权利要求1所述的一种电镀废水一体化处理设备，其特征在于：所述产水罐(9)、原水罐(1)和加药罐(2)内分别配有产水罐液位计(91)、原水罐液位计(11)和加药罐液位计(21)。
4.根据权利要求1所述的一种电镀废水一体化处理设备，其特征在于：在管式膜过滤器(7)的进水管路(71)和浓水管路(73)上分别设置压力传感器。
5.根据权利要求1所述的一种电镀废水一体化处理设备，其特征在于：在管式膜过滤器(7)的进水管路(71)和产水管路(72)上分别设有流量计。
6.根据权利要求1所述的一种电镀废水一体化处理设备，其特征在于：所述循环泵(4)选取大流量离心泵或者隔膜泵。
7.根据权利要求1所述的一种电镀废水一体化处理设备，其特征在于：所述管式膜过滤器(7)选取有机管式超滤膜，膜通量为200-300L/(m2*h)。
8.根据权利要求7所述的一种电镀废水一体化处理设备，其特征在于：所述有机管式超滤膜包括支撑体(10)和紧密贴合在支撑体(10)上的超滤膜(20)。
9.根据权利要求8所述的一种电镀废水一体化处理设备，其特征在于：所述支撑体(10)为无纺布或再生纤维;所述超滤膜(20)的材料为活性单体聚合物。
说明书
一种电镀废水一体化处理设备
技术领域
本发明属于废水处理领域，尤其是涉及一种管式膜处理电镀废水设备。
背景技术
电镀废水的水质复杂，成分不易控制。电镀废水中含有铬、镉、镍、铜、锌等重金属离子和重金属络合物，某些工艺过程中还含有油和较高浓度有机物，部分成分属于致癌、致畸、致突变的剧毒物质。目前，随着近些年来环境污染的加剧，国家对电镀废水的排放提出了更高的要求。
传统电镀废水处理工艺中先加入碱形成氢氧化物，再加入絮凝剂、助凝剂进行絮凝沉淀，有的需要加入破络剂，然后再沉淀，沉淀池占地面积大，沉淀时间长，药剂量大，污泥量大并且出水水质不稳定，很难达标。
发明内容
有鉴于此，本发明旨在提出一种电镀废水一体化处理设备，以实现加入药剂后不经过沉淀池直接经管式膜进行过滤，有效截留水中的重金属沉淀物，使出水水质稳定达标。
为达到上述目的，本发明的技术方案是这样实现的：
一种电镀废水一体化处理设备，包括原水罐、加药罐、反应罐、循环泵、管式膜过滤器、产水罐和清洗罐;
循环泵的进水端通过三通阀分别与反应罐的出口和清洗罐的出口相连;循环泵的出水端与管式膜过滤器的进水口相连，管式膜过滤器的产水口与产水罐相连，产水罐的出口通过四通阀分别与清洗罐的进口、储水罐和排水管相连;
所述反应罐通过原水泵和加药泵分别与原水罐和加药罐相连;管式膜过滤器的浓水口与反应罐相连。
进一步，所述反应罐内设置搅拌器和反应罐液位计。
进一步，所述产水罐、原水罐和加药罐内分别配有产水罐液位计、原水罐液位计和加药罐液位计。
进一步，在管式膜过滤器的进水管路和浓水管路上分别设置压力传感器。
进一步，在管式膜过滤器的进水管路和产水管路上分别设有流量计。
进一步，所述循环泵选取大流量离心泵或者隔膜泵。
进一步，所述管式膜过滤器选取有机管式超滤膜，膜通量为200-300L/(m2*h)。
进一步，所述有机管式超滤膜包括支撑体和紧密贴合在支撑体上的超滤膜。
进一步，所述支撑体为无纺布或再生纤维;所述超滤膜的材料为活性单体聚合物。
相对于现有技术，本发明所述的一种电镀废水一体化处理设备具有以下优势：
该设备不需沉淀池，工艺简单，占地面积小;
管式膜组件膜通量大，处理效率高，出水水质好;
污泥量小，药剂量少，企业危废处理成本低;
管式膜组件清洗过程简单，清洗周期长。
