申请日2016.01.22
公开(公告)日2016.06.15
IPC分类号B01D21/02
摘要
本实用新型提供了一种高效防堵水处理池斜板装置，属于水处理装置领域。它解决了现有斜板装置易堵塞的问题。本高效防堵水处理池斜板装置，包括若干倾斜设置并与池壁固定的固定斜板和若干活动斜板，还包括活动杆和若干相互平行的固定杆，固定杆两端与污水沉淀池池壁固定，活动活动斜板上侧边和下侧边分别通过转轴一和转轴二与若干固定杆和活动杆铰接，且固定斜板和活动斜板相互间隔设置，还包括转筒，转筒轴线位置固定有转动杆，转动杆穿出池壁并固定有手轮，且转筒筒壁包括平面状支撑面一和弧面状支撑面二。本斜板装置通过改变固定斜板和活动斜板之间的相对距离，起到了防堵去污的效果。
权利要求书

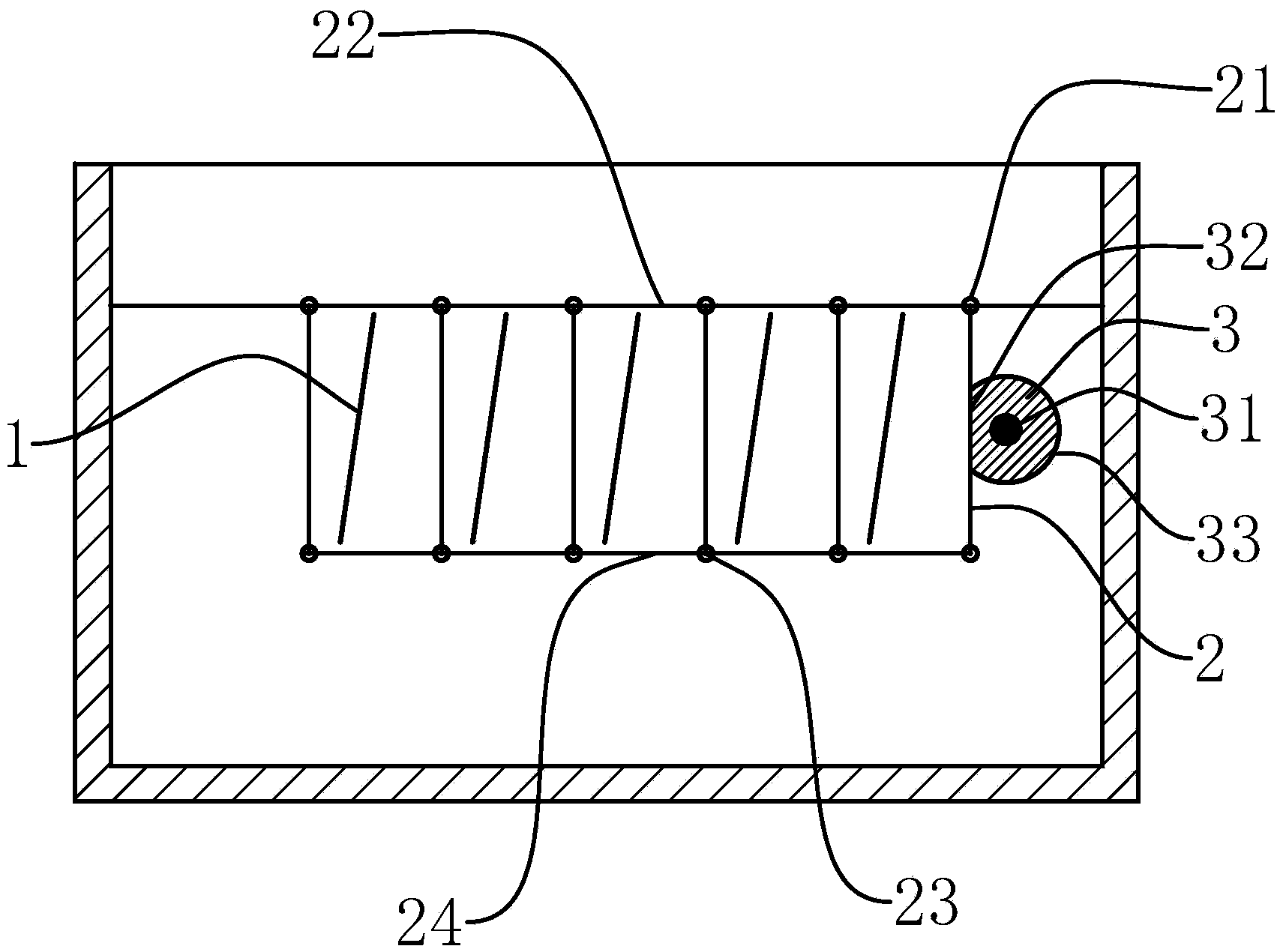

1.一种高效防堵水处理池斜板装置，其特征在于：包括若干相互平行的矩形固定斜板(1)和若干相互平行的矩形活动斜板(2)，所述的固定斜板(1)与池壁固定并倾斜设置，还包括活动杆(24)和若干相互平行的固定杆(22)，固定杆(22)两端与污水沉淀池池壁固定，活动活动斜板(2)上侧边和下侧边分别设有转轴一(21)和转轴二(23)，活动斜板(2)通过转轴一(21)与若干固定杆(22)铰接，通过转轴二(23)与活动杆(24)铰接，且固定斜板(1)和活动斜板(2)相互间隔设置，还包括截面呈大于半圆的圆缺形的转筒(3)，转筒(3)截面分别与固定斜板(1)、活动斜板(2)和转筒(3)轴线垂直，且转筒(3)轴线位置固定有转动杆(31)，转动杆(31)穿出池壁并固定有手轮，且转筒(3)筒壁包括平面状支撑面一(32)和弧面状支撑面二(33)，且能通过转动手轮使转动杆(31)带动转筒(3)旋转，使支撑面一(32)贴合在最外侧的活动斜板(2)远离其他活动斜板(2)的一侧上，使活动斜板(2)竖直设置，也能旋转转筒(3)使支撑面二(33)抵在活动斜板(2)一侧上，并使若干活动斜板(2)通过活动杆(24)联动并倾斜设置，此时固定斜板(1)和活动斜板(2)相互平行并等距间隔设置。
2.根据权利要求1所述的一种高效防堵水处理池斜板装置，其特征在于：所述的转动杆(31)另一端穿出池壁并通过电机轴与旋转电机连接，固定斜板(1)上方和下方分别为出水端和进水端，还包括与池壁固定并设在出水端的流速传感器，以及与流速传感器连接的电机控制器，且当流速传感器感应到流速下降时，电机控制器启动旋转电机并通过电机轴带动转动杆(31)工作。
3.根据权利要求2所述的一种高效防堵水处理池斜板装置，其特征在于：所述的支撑面一(32)和支撑面二(33)连接处平滑过渡。
4.根据权利要求3所述的一种高效防堵水处理池斜板装置，其特征在于：所述的支撑面一(32)和支撑面二(33)为光滑面。
说明书
一种高效防堵水处理池斜板装置
技术领域
本实用新型属于水处理技术领域，涉及一种高效防堵水处理池斜板装置。
背景技术
水处理装置中的斜板沉淀器是一个非常成熟的技术，但是在实际的运行过程中，由于排泥不畅、排泥不及时、板间距较小等问题，有时会造成斜板堵塞，影响系统正常运行。在解决堵塞的问题时，需要人工将斜板从沉淀器中提出，进行人工清理，清理不方便、工作环境差、费人工，而且影响系统正常运行。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能避免斜板堵塞的高效防堵水处理池斜板装置。
本实用新型的目的可通过下列技术方案来实现：一种高效防堵水处理池斜板装置，其特征在于：包括若干相互平行的矩形固定斜板和若干相互平行的矩形活动斜板，所述的固定斜板与池壁固定并倾斜设置，还包括活动杆和若干相互平行的固定杆，固定杆两端与污水沉淀池池壁固定，活动活动斜板上侧边和下侧边分别设有转轴一和转轴二，活动斜板通过转轴一与若干固定杆铰接，通过转轴二与活动杆铰接，且固定斜板和活动斜板相互间隔设置，还包括截面呈大于半圆的圆缺形的转筒，转筒截面分别与固定斜板、活动斜板和转筒轴线垂直，且转筒轴线位置固定有转动杆，转动杆穿出池壁并固定有手轮，且转筒筒壁包括平面状支撑面一和弧面状支撑面二，且能通过转动手轮使转动杆带动转筒旋转，使支撑面一贴合在最外侧的活动斜板远离其他活动斜板的一侧上，使活动斜板竖直设置，也能旋转转筒使支撑面二抵在活动斜板一侧上，并使若干活动斜板通过活动杆联动并倾斜设置，此时固定斜板和活动斜板相互平行并等距间隔设置。
调整使固定斜板和活动斜板相互平行并等距间隔设置，即可利用固定斜板和活动斜板配合进行工作，工作一段时间后，固定斜板和活动斜板之间会由于积累污物引起堵塞，此时通过转动手轮使转动杆带动转筒旋转，使支撑面一贴合在最外侧的活动斜板远离其他活动斜板的一侧上，使活动斜板竖直设置，即可改变固定斜板和活动斜板之间的相对距离，通过固定斜板和活动斜板配合相互挤压或分离使得堵塞物下沉，而且还可以通过距离变化导致内部的水流变化抖落污物，起到了防堵去污的效果。
在上述的一种高效防堵水处理池斜板装置中，所述的转动杆另一端穿出池壁并通过电机轴与旋转电机连接，固定斜板上方和下方分别为出水端和进水端，还包括与池壁固定并设在出水端的流速传感器，以及与流速传感器连接的电机控制器，且当流速传感器感应到流速下降时，电机控制器启动旋转电机并通过电机轴带动转动杆工作。
因此可以利用流速传感器进行感应流速，以通过电机控制器控制旋转电机工作，旋转电机带动转筒旋转，实现自动化。
在上述的一种高效防堵水处理池斜板装置中，所述的支撑面一和支撑面二连接处平滑过渡。
因此调整更加方便。
在上述的一种高效防堵水处理池斜板装置中，所述的支撑面一和支撑面二为光滑面。
与现有技术相比，本实用新型具有如下优点：
调整使固定斜板和活动斜板相互平行并等距间隔设置，即可利用固定斜板和活动斜板配合进行工作，工作一段时间后，固定斜板和活动斜板之间会由于积累污物引起堵塞，此时通过转动手轮使转动杆带动转筒旋转，使支撑面一贴合在最外侧的活动斜板远离其他活动斜板的一侧上，使活动斜板竖直设置，即可改变固定斜板和活动斜板之间的相对距离，通过固定斜板和活动斜板配合相互挤压或分离使得堵塞物下沉，而且还可以通过距离变化导致内部的水流变化抖落污物，起到了防堵去污的效果。
