申请日2016.01.22
公开(公告)日2016.06.08
IPC分类号B01D29/62; B01D29/64; B01D29/50; B01D29/31
摘要
本实用新型提供了一种水处理装置过滤筒清理结构，属于水处理装置领域。它解决了现有水处理装置过滤筒清污麻烦的问题。本水处理装置过滤筒清理结构包括与池壁连接的架板，架板上设有安装口，架板底部连接有若干支撑杆，支撑杆底端连接有支撑板，支撑板顶面设有固定座一，还包括底端封闭的过滤筒，过滤筒底端固定在固定座一上，还包括清污罩，清污罩内同轴设有喇叭形刮污筒，刮污筒开口较大的大端位于开口较小的小端下侧，刮污筒大端与清污罩内壁固定，小端端部呈环形刃状，刮污筒小端内径与过滤筒外径相同，刮污筒和清污罩内壁之间形成集污槽，架板顶面设有固定座二，且清污罩底端固定在固定座二内。本清污结构方便在现场对过滤筒外壁进行清理。
权利要求书

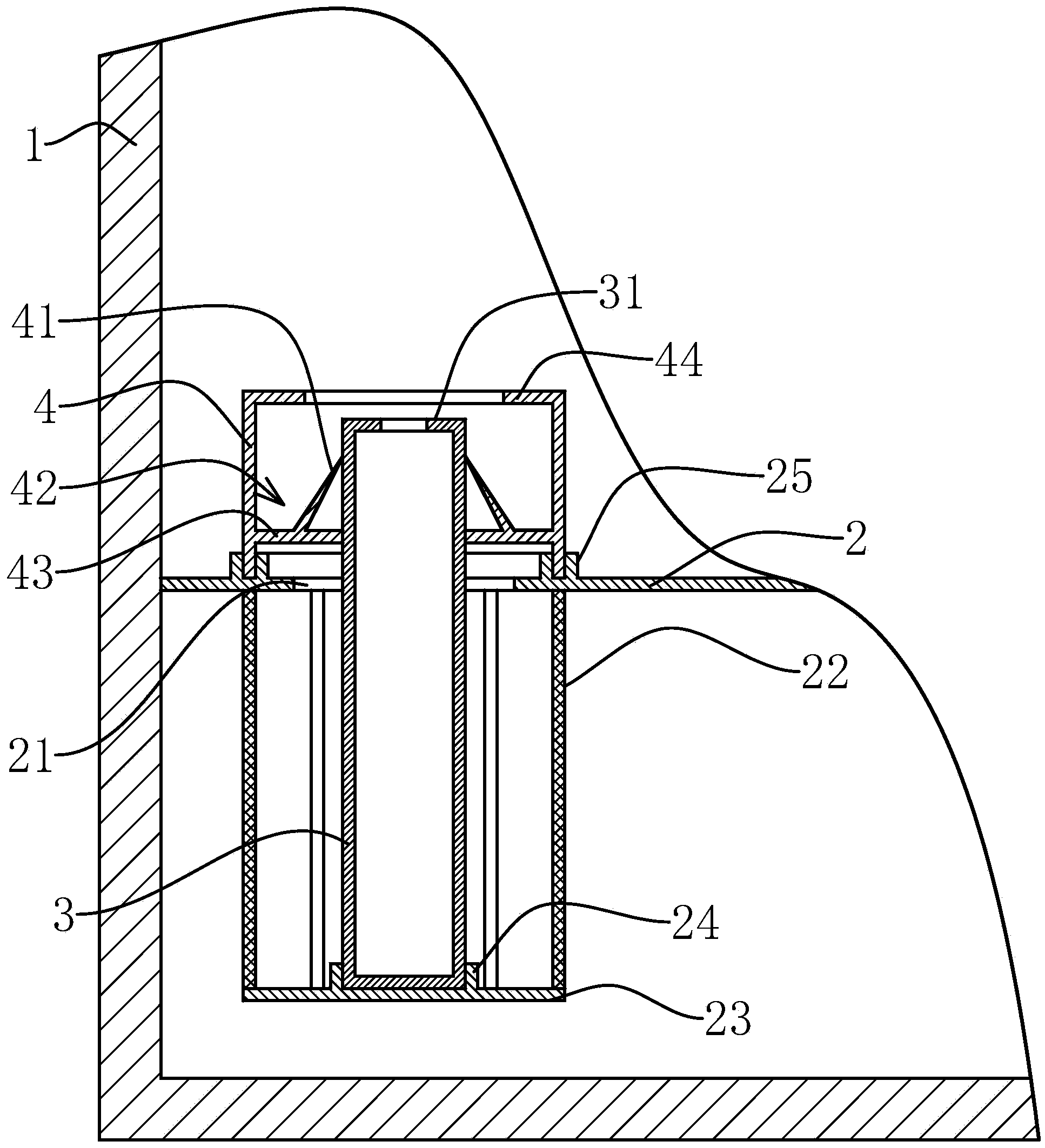

1.一种水处理装置过滤筒清理结构，包括污水处理池，其特征在于：还包括与污水处理池池壁(1)连接的板状架板(2)，架板(2)上设有安装口(21)，架板(2)底部垂直连接有若干支撑杆(22)，且若干支撑杆(22)底端共同垂直连接有支撑板(23)，且若干支撑杆(22)和支撑板(23)合围形成圆筒状结构，支撑板(23)顶面几何中心位置设有固定座一(24)，还包括顶端开口底端封闭的带网孔的筒状过滤筒(3)，过滤筒(3)底端可拆卸的固定在固定座一(24)上，还包括圆筒状清污罩(4)，清污罩(4)内同轴设有喇叭形刮污筒(41)，刮污筒(41)开口较大的大端位于开口较小的小端下侧，且刮污筒(41)大端与清污罩(4)内壁固定，刮污筒(41)小端端部呈环形刃状，且刮污筒(41)小端内径与过滤筒(3)外径相同，所述的刮污筒(41)和清污罩(4)内壁之间形成槽口朝上设置的集污槽(42)，架板(2)顶面设有环形固定座二(25)，且清污罩(4)底端可拆卸的固定在固定座二(25)内，并使清污罩(4)和支撑板(23)同轴设置。
2.根据权利要求1所述的一种水处理装置过滤筒清理结构，其特征在于：所述的清污罩(4)内还同轴设有环形板状支撑环(43)，支撑环(43)内径与过滤筒(3)外径相同，刮污筒(41)大端与支撑环(43)顶面固定，且当过滤筒(3)和清污罩(4)分别固定在固定座一(24)和固定座二(25)上时，所述的过滤筒(3)顶端高度高于刮污筒(41)小端高度。
3.根据权利要求2所述的一种水处理装置过滤筒清理结构，其特征在于：所述的过滤筒(3)和清污罩(4)分别螺接固定在固定座一(24)和固定座二(25)上。
4.根据权利要求3所述的一种水处理装置过滤筒清理结构，其特征在于：所述的过滤筒(3)顶端内壁和清污罩(4)顶端内壁分别翻折设有环形挡沿一(31)和环形挡沿二(44)。
说明书
一种水处理装置过滤筒清理结构
技术领域
本实用新型属于水处理技术领域，涉及一种水处理装置过滤筒清理结构。
背景技术
过滤筒是水处理装置中的前置过滤装置，一般过滤筒表面污物聚集量较大，聚集速度较快，因此常常需要对其表面进行清污，但清污操作十分麻烦且频繁，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能方便对过滤筒外壁进行清污的水处理装置过滤筒清理结构。
本实用新型的目的可通过下列技术方案来实现：一种水处理装置过滤筒清理结构，包括污水处理池，其特征在于：还包括与污水处理池池壁连接的板状架板，架板上设有安装口，架板底部垂直连接有若干支撑杆，且若干支撑杆底端共同垂直连接有支撑板，且若干支撑杆和支撑板合围形成圆筒状结构，支撑板顶面几何中心位置设有固定座一，还包括顶端开口底端封闭的带网孔的筒状过滤筒，过滤筒底端可拆卸的固定在固定座一上，还包括圆筒状清污罩，清污罩内同轴设有喇叭形刮污筒，刮污筒开口较大的大端位于开口较小的小端下侧，且刮污筒大端与清污罩内壁固定，刮污筒小端端部呈环形刃状，且刮污筒小端内径与过滤筒外径相同，所述的刮污筒和清污罩内壁之间形成槽口朝上设置的集污槽，架板顶面设有环形固定座二，且清污罩底端可拆卸的固定在固定座二内，并使清污罩和支撑板同轴设置。
过滤筒用于水处理装置前置简单过滤，过滤筒表面会粘附较多污物，因此每隔一段时间，将过滤筒从安装口上取出，之后将清污罩底端固定在固定座二内，并使清污罩和支撑板同轴设置，此时再将过滤筒从清污罩顶部塞入清污罩内，过滤筒表面会被刮污筒小端不断刮动，刮下的污物会聚集在集污槽上，之后拆卸清污罩对集污槽进行清理，因此本清污结构方便在现场对过滤筒外壁进行清理，而且可以利用一个清污罩依次对多个过滤筒清理。
在上述的一种水处理装置过滤筒清理结构中，所述的清污罩内还同轴设有环形板状支撑环，支撑环内径与过滤筒外径相同，刮污筒大端与支撑环顶面固定，且当过滤筒和清污罩分别固定在固定座一和固定座二上时，所述的过滤筒顶端高度高于刮污筒小端高度。
因此支撑环起到支撑作用，使得过滤筒安装更加方便稳定。
在上述的一种水处理装置过滤筒清理结构中，所述的过滤筒和清污罩分别螺接固定在固定座一和固定座二上。
在上述的一种水处理装置过滤筒清理结构中，所述的过滤筒顶端内壁和清污罩顶端内壁分别翻折设有环形挡沿一和环形挡沿二。
因此方便通过挡沿一和环形挡沿二配合工具拆卸过滤筒和清污罩。
与现有技术相比，本实用新型具有如下优点：
过滤筒用于水处理装置前置简单过滤，过滤筒表面会粘附较多污物，因此每隔一段时间，将过滤筒从安装口上取出，之后将清污罩底端固定在固定座二内，并使清污罩和支撑板同轴设置，此时再将过滤筒从清污罩顶部塞入清污罩内，过滤筒表面会被刮污筒小端不断刮动，刮下的污物会聚集在集污槽上，之后拆卸清污罩对集污槽进行清理，因此本清污结构方便在现场对过滤筒外壁进行清理，而且可以利用一个清污罩依次对多个过滤筒清理。
