申请日2016.01.22
公开(公告)日2016.06.08
IPC分类号B01D29/35; B01D29/64
摘要
本实用新型提供了一种水处理装置过滤筒清污结构，属于水处理装置领域。它解决了现有水处理装置过滤筒清污麻烦的问题。本水处理装置过滤筒清污结构包括与污水处理池池壁连接的支撑板和集污板，支撑板和集污板上分别设有支撑孔和穿孔，还包括顶端开口底端封闭的过滤筒，过滤筒顶端和底端外壁分别设有挡沿一和挡沿二，过滤筒外径与支撑孔孔径相同，穿孔孔径大于过滤筒外径并小于挡沿二外径，过滤筒分别穿过支撑孔和穿孔，穿孔上还设有内径与过滤筒外径相同的挡污垫，支撑板底部与支撑孔对应位置固定有喇叭形刮污筒，刮污筒大端与支撑板底面固定，刮污筒小端呈环形刃状，并抵在过滤筒外壁上。本清污结构方便在现场对过滤筒外壁进行清理。
权利要求书

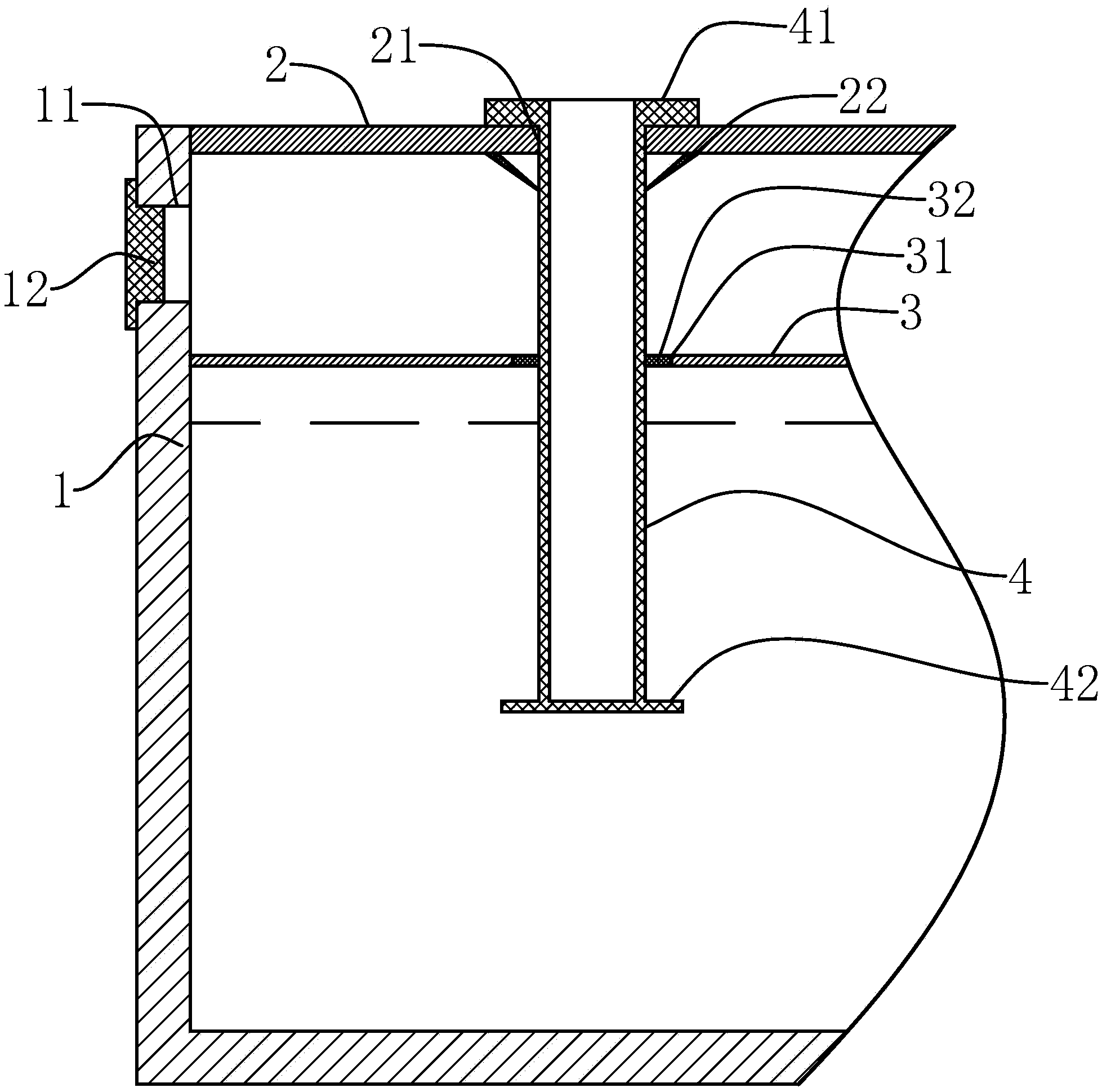

1.一种水处理装置过滤筒清污结构，包括污水处理池，其特征在于：还包括与污水处理池池壁(1)连接且相互平行设置的板状支撑板(2)和板状集污板(3)，支撑板(2)设在集污板(3)顶部，且支撑板(2)和集污板(3)上分别设有相互竖直对应设置的若干支撑孔(21)和若干穿孔(31)，还包括顶端开口底端封闭的带网孔的筒状过滤筒(4)，过滤筒(4)顶端外壁和底端外壁分别设有环形挡沿一(41)和环形挡沿二(42)，过滤筒(4)外径与支撑孔(21)孔径相同，穿孔(31)孔径大于过滤筒(4)外径并小于挡沿二(42)外径，且过滤筒(4)分别穿过支撑孔(21)和穿孔(31)，所述的穿孔(31)上还设有内径与过滤筒(4)外径相同的柔性环形挡污垫(32)，支撑板(2)底部与支撑孔(21)对应位置固定有刮污筒(22)，刮污筒(22)呈喇叭形结构，且刮污筒(22)开口较大的大端位于开口较小的小端上侧，且刮污筒(22)大端与支撑板(2)底面固定，刮污筒(22)小端呈环形刃状，并抵在过滤筒(4)外壁上。
2.根据权利要求1所述的一种水处理装置过滤筒清污结构，其特征在于：所述的集污板(3)高度高于污水处理池液面高度。
3.根据权利要求2所述的一种水处理装置过滤筒清污结构，其特征在于：所述的支撑板(2)与集污板(3)之间的池壁(1)上或支撑板(2)上设有若干清污口(11)，且清污口(11)上盖有可拆卸的盖板(12)。
4.根据权利要求3所述的一种水处理装置过滤筒清污结构，其特征在于：所述的过滤筒(4)、挡沿一(41)和挡沿二(42)为一体结构。
说明书
一种水处理装置过滤筒清污结构
技术领域
本实用新型属于水处理技术领域，涉及一种水处理装置过滤筒清污结构。
背景技术
过滤筒是水处理装置中的前置过滤装置，一般过滤筒表面污物聚集量较大，聚集速度较快，因此常常需要对其表面进行清污，但清污操作十分麻烦且频繁，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能方便在现场对过滤筒外壁进行清污的水处理装置过滤筒清污结构。
本实用新型的目的可通过下列技术方案来实现：一种水处理装置过滤筒清污结构，包括污水处理池，其特征在于：还包括与污水处理池池壁连接且相互平行设置的板状支撑板和板状集污板，支撑板设在集污板顶部，且支撑板和集污板上分别设有相互竖直对应设置的若干支撑孔和若干穿孔，还包括顶端开口底端封闭的带网孔的筒状过滤筒，过滤筒顶端外壁和底端外壁分别设有环形挡沿一和环形挡沿二，过滤筒外径与支撑孔孔径相同，穿孔孔径大于过滤筒外径并小于挡沿二外径，且过滤筒分别穿过支撑孔和穿孔，所述的穿孔上还设有内径与过滤筒外径相同的柔性环形挡污垫，支撑板底部与支撑孔对应位置固定有刮污筒，刮污筒呈喇叭形结构，且刮污筒开口较大的大端位于开口较小的小端上侧，且刮污筒大端与支撑板底面固定，刮污筒小端呈环形刃状，并抵在过滤筒外壁上。
过滤筒用于水处理装置前置简单过滤，过滤筒表面会粘附较多污物，因此每隔一段时间，将过滤筒从支撑板上往上拉，过滤筒通过挡污垫，且过滤筒表面会被刮污筒小端不断刮动，刮下的污物会聚集在集污板上，从而方便对集污板进行集中清理，因此本清污结构方便在现场对过滤筒外壁进行清理。
在上述的一种水处理装置过滤筒清污结构中，所述的集污板高度高于污水处理池液面高度。
在上述的一种水处理装置过滤筒清污结构中，所述的支撑板与集污板之间的池壁上或支撑板上设有若干清污口，且清污口上盖有可拆卸的盖板。
因此便于进行清污。
在上述的一种水处理装置过滤筒清污结构中，所述的过滤筒、挡沿一和挡沿二为一体结构。
与现有技术相比，本实用新型具有如下优点：
过滤筒用于水处理装置前置简单过滤，过滤筒表面会粘附较多污物，因此每隔一段时间，将过滤筒从支撑板上往上拉，过滤筒通过挡污垫，且过滤筒表面会被刮污筒小端不断刮动，刮下的污物会聚集在集污板上，从而方便对集污板进行集中清理，因此本清污结构方便在现场对过滤筒外壁进行清理。
