申请日2016.01.30
公开(公告)日2016.08.31
IPC分类号C02F9/06; C01D3/06; C01D5/00
摘要
一种处理高含盐工业废水的电渗析‑高压纳滤组合分盐系统及其工艺，属于水处理技术，该工艺是将经前端预处理系统处理后的高含盐废水供给电渗析系统，电渗析系统对高含盐废水进行浓缩得高含盐浓水，高含盐浓水由供料泵直接进入高压纳滤系统，高压纳滤系统中高压纳滤膜组件将高含盐浓水分为氯化钠浓水和硫酸钠浓水;氯化钠浓水直接进入后续蒸发结晶系统I，最终得到工业级氯化钠;硫酸钠浓水直接进入后续蒸发结晶系统II，最终得到工业级硫酸钠;有益效果：该系统及工艺具有操作简单、运行稳定、分盐效率高等特点，和现有分盐技术相比，实现了超高浓度含盐水分盐，并能达到高效分盐的效果，同时大大降低能耗和运行成本。
权利要求书
1.一种高含盐工业废水的电渗析一高压纳滤组合分盐系统，包括：前端预处理系统，其特征在于：所述的高含盐工业废水经前端预处理系统处理后产生的产水通过供料泵供给电渗析系统，电渗析系统的产水进入产水箱，电渗析系统的浓水通过纳滤进料泵供给保安过滤器，保安过滤器的产水通过高压纳滤泵供给高压纳滤膜组件，高压纳滤膜组件产生的硫酸钠浓水通过管道进入纳滤浓水箱，产生的氯化钠产水通过管道进入纳滤产水箱;纳滤产水箱通过管道与蒸发结晶系统I连通，产出氯化钠晶体;纳滤浓水箱通过管道与蒸发结晶系统II连通，产出氯化钠晶体和硫酸钠晶体。
2.根据权利要求1所述的一种高含盐工业废水的电渗析一高压纳滤组合分盐系统，其特征在于：所述的高压纳滤膜组件前端连通有清洗水箱;所述的高压纳滤膜组件后端设置有清洗水输出管。
3.根据权利要求1或2所述的一种高含盐工业废水的电渗析一高压纳滤组合分盐系统，其特征在于：所述的高压纳滤膜组件至少有一组。
4.根据权利要求1或2所述的一种高含盐工业废水的电渗析一高压纳滤组合分盐系统，其特征在于：所述的高压纳滤膜组件为卷式纳滤膜。
5.根据权利要求1或2所述的一种高含盐工业废水的电渗析一高压纳滤组合分盐系统，其特征在于：所述的高压纳滤膜组件可通过增加或减少高压纳滤膜元件的数量来适应较大的水量变化。
说明书
一种高含盐工业废水的电渗析-高压纳滤组合分盐系统
技术领域
本实用新型涉及一种高含盐工业废水的电渗析-高压纳滤组合分盐系统，特别是煤化工企业生产过程中产生的高含盐工业废水的处理，属于水处理技术领域。
背景技术
目前，社会经济的迅猛发展带动了企业进入快速发展时期。但是随之而来的环境问题，如化工废水、化工废气成为制约经济发展的瓶颈。同时，国家对环保的日益关注和人民对生活质量的要求越来越高，迫使绿色、环保、可持续发展的生产经营成为必经之道。化工废水，尤其是煤化工企业在煤制油、煤制甲醇、煤制烯烃、煤制气过程中产生的废水，具有含盐量高、硬度高、成分复杂、处理难度大等特点。设计、开发一种运行稳定、处理效果好、处理成本低的煤化工废水处理方案成为必经之路。
近些年，根据高含盐工业废水的特点，经国内外学者不断的研究与改进，涌现出了一批高含盐工业废水的“零排放”处理工艺。但实际运行过程中，这些“零排放”处理工艺往往只是实现了液体的零排放，而高盐水中含有的溶解性无机盐和有机物等则作为混合杂盐蒸发结晶出来。这部分混盐由于各种无机盐、有机物和重金属离子互相掺 杂，不但不能够进行回用，反而被定性为危险废物进行处理处置。如此一来，一方面增加了后期危废处理的成本，另一方面也增加了其对周边环境造成二次污染的风险。因此，寻找一种高含盐工业废水的分盐处理工艺，实现高盐水中氯化钠和硫酸钠的彻底分离，是实现高含盐工业废水真正意义上“零排放”目标的关键所在。
发明内容
本实用新型的目的在于克服现有技术中的不足之处，提供一种高含盐工业废水的电渗析-高压纳滤组合分盐系统，针对性的解决了高含盐工业废水“零排放”工艺中产生的混盐无法利用、无经济价值、同时还会造成危险废物的堆积与二次污染等问题;本发明主要是利用高压纳滤膜对不同离子的选择透过性，将电渗析浓缩的高含盐工业废水分为一价氯化钠浓水和二价硫酸钠浓水，然后进行结晶，最后得到工业级标准的氯化钠和硫酸钠;该工艺具有操作简单、运行稳定、分盐效率高等特点，和现有分盐技术相比，实现了超高浓度含盐水分盐，并能达到高效分盐的效果，同时大大降低能耗和运行成本。
为实现本发明的目的，我们将采用如下技术方案予以实施：

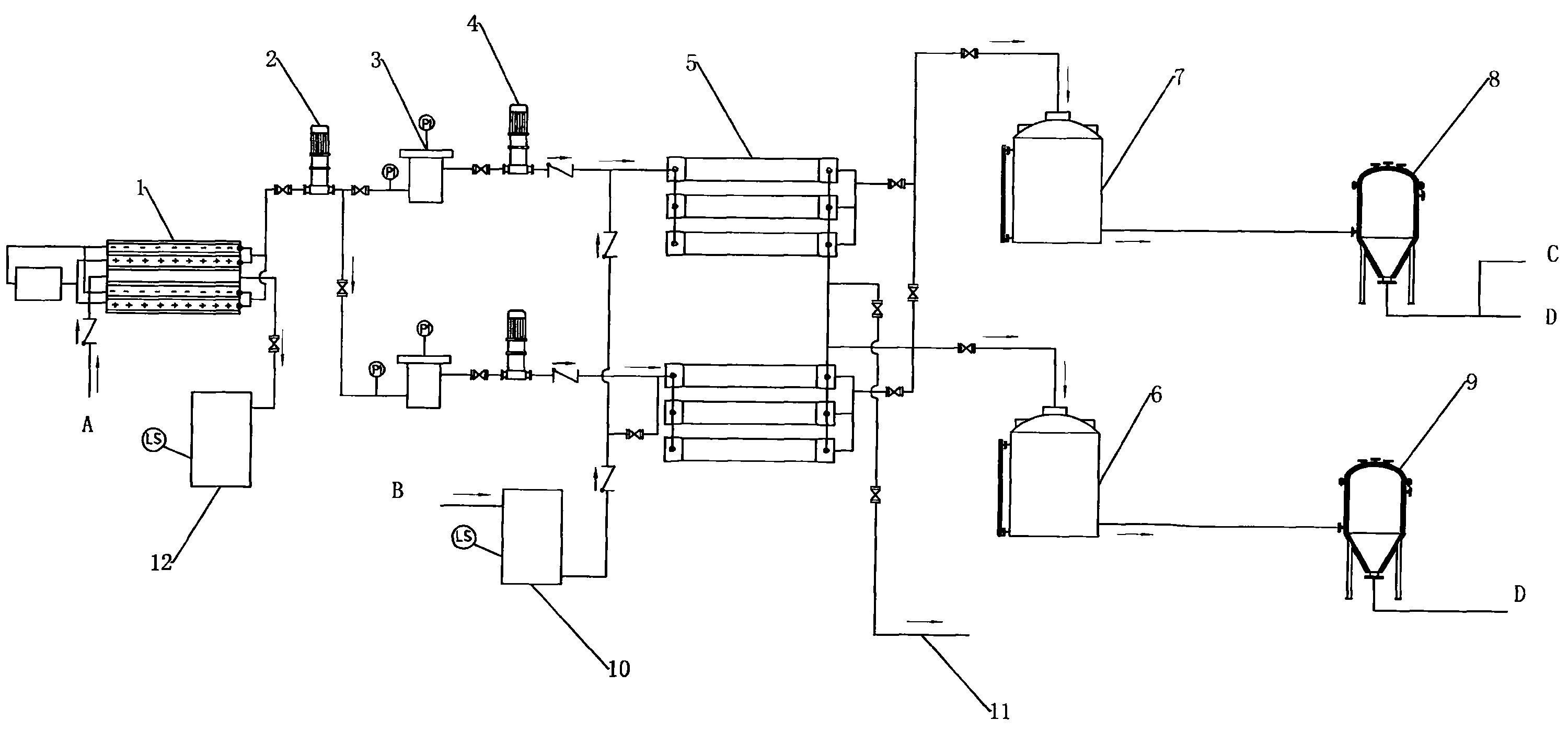

一种高含盐工业废水的电渗析-高压纳滤组合分盐系统，包括：前端预处理系统，其特征在于：所述的高含盐工业废水经前端预处理系统处理后产生的产水通过供料泵供给电渗析系统，电渗析系统的产 水进入产水箱，电渗析系统的浓水通过纳滤进料泵供给保安过滤器，保安过滤器的产水通过高压纳滤泵供给高压纳滤膜组件，高压纳滤膜组件产生的硫酸钠浓水通过管道进入纳滤浓水箱，产生的氯化钠产水通过管道进入纳滤产水箱;纳滤产水箱通过管道与蒸发结晶系统I连通，产出氯化钠晶体;纳滤浓水箱通过管道与蒸发结晶系统II系统连通，产出氯化钠晶体和硫酸钠晶体。
进一步，所述的高压纳滤膜组件前端连通有清洗水箱;所述的高压纳滤膜组件后端设置有清洗水输出管。
进一步，所述的高压纳滤膜组件至少有一组。
进一步，所述的前端预处理系统的产水：总硬度几乎为零，COD含量<30mg/L，pH为6-9;
进一步，所述的电渗析系统的操作压力0.5-3.0kg/cm2，操作电压100-250V、电流1-3A，耗电量0.5-2.0kWh，所得高含盐浓水含盐量70000-80000mg/L。
进一步，所述的高压纳滤膜组件为卷式纳滤膜;所述的高压纳滤系统分盐后产生的一价氯化钠浓水，其含盐量为70000-100000mg/L，产生的二价硫酸钠浓水，其含盐量为100000-130000mg/L。
进一步，所述的高压纳滤膜组件产生的一价氯化钠浓水进入后续的蒸发结晶系统I，得到工业级氯化钠结晶，纯度>99%;所述的 高压纳滤系统产生的二价硫酸钠浓水进入后续的蒸发结晶系统II，得到工业级氯化钠结晶和工业级硫酸钠结晶，硫酸钠结晶纯度>97%。
进一步，所述的高压纳滤膜组件可通过增加或减少高压纳滤膜元件的数量来适应较大的水量变化。
进一步，所述的高压纳滤膜组件的性能衰减率为1%-5%，使用寿命保持为3-5年，随水质变化有所波动。
有益效果
1、针对性的解决了高含盐工业废水“零排放”工艺中产生的混盐无法利用、无经济价值、同时还会造成危险废物的堆积与二次污染等问题;
2、本发明利用高压纳滤膜对不同离子的选择透过性，将电渗析系统浓缩的高含盐工业废水分为一价氯化钠浓水和二价硫酸钠浓水，然后进行结晶，最后得到工业级标准的氯化钠和硫酸钠;
3、该工艺具有操作简单、运行稳定、分盐效率高等特点，和现有分盐技术相比，实现了超高浓度含盐水分盐，并能达到高效分盐的效果，同时大大降低能耗和运行成本。
