申请日2016.03.01
公开(公告)日2016.08.31
IPC分类号C02F9/14; C02F101/34; C02F101/30
摘要
本实用新型公开了一种煤化工废水除油脱酚反应池，包括池体、pH调节装置、曝气机和若干个曝气装置;所述池体由隔板依次区隔为生物选择区、曝气区和沉淀区;所述pH调节装置通过管道与所述生物选择区相连通;所述曝气装置位于所述曝气区中，且通过管道与所述曝气机连接。本实用新型的优点是：能有效除油脱酚。
权利要求书

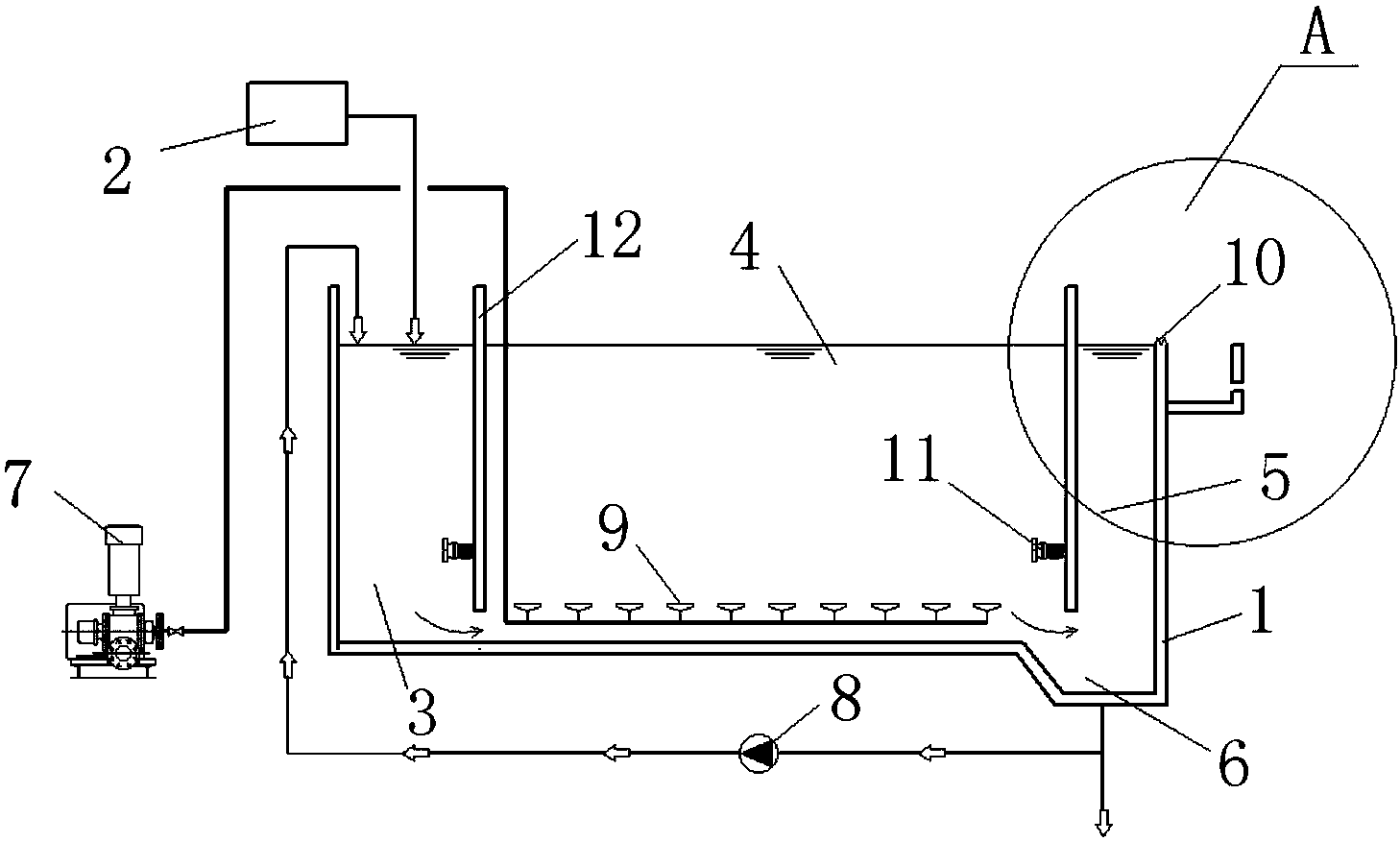

1.一种煤化工废水除油脱酚反应池，其特征在于：包括池体(1)、pH调节装置(2)、曝气机(7)和若干个曝气装置(9);所述池体(1)由隔板(12)依次区隔为生物选择区(3)、曝气区(4)和沉淀区(5);所述pH调节装置(2)通过管道与所述生物选择区(3)相连通;所述曝气装置(9)位于所述曝气区(4)中，且通过管道与所述曝气机(7)连接。
2.根据权利要求1所述的一种煤化工废水除油脱酚反应池，其特征在于：在所述沉淀区(5)的底部开设有集泥槽(6)。
3.根据权利要求2所述的一种煤化工废水除油脱酚反应池，其特征在于：还包括污泥回流装置(8);所述污泥回流装置(8)通过管道分别与所述生物选择区(3)和集泥槽(6)连通。
4.根据权利要求1所述的一种煤化工废水除油脱酚反应池，其特征在于：在所述池体(1)的池壁上开设出水溢流堰(10)。
5.根据权利要求1所述的一种煤化工废水除油脱酚反应池，其特征在于：还包括潜水搅拌器(11);所述潜水搅拌器(11)分别位于所述生物选择区(3)和曝气区(4)内，且可拆卸连接于所述隔板(12)上。
说明书
一种煤化工废水除油脱酚反应池
技术领域
本实用新型属于废水处理的技术领域，特别涉及一种煤化工废水除油脱酚反应池。
背景技术
煤化工废水是一类难处理的工业废水。煤化工主要包括煤的气化、液化、干馏，以及焦油加工和电石乙炔化工等。其中煤气化废水是这其中污染物组分最复杂、浓度高、难被生物降解的一类废水。该类含有大量酚、氰、油、氨氮等有毒害物质，有机污染物包括酚类、多环芳香族化合物及含氮、氧、硫的杂环化合物等。废水中的易降解有机物主要是酚类化合物和苯类化合物，如砒咯、萘、呋喃、眯唑类等为主;难降解的有机物主要有砒啶、咔唑、联苯、三联苯等。
煤化工企业产生的废水污染物浓度高、生物毒性大、可生化性差，所以生化处理增加预处理除油脱酚工艺十分必要。
实用新型内容
本实用新型要解决的技术问题是提供一种能有效除油脱酚的煤化工废水除油脱酚反应池。
为了解决上述技术问题，本实用新型的技术方案为一种煤化工废水除油脱酚反应池，包括池体、pH调节装置、曝气机和若干个曝气装置;所述池体由隔板依次区隔为生物选择区、曝气区和沉淀区;所述pH调节装置通过管道与所述生物选择区相连通;所述曝气装置位于所述曝气区中，且通过管道与所述曝气机连接。
进一步地，在所述沉淀区的底部开设有集泥槽。
进一步地，还包括污泥回流装置;所述污泥回流装置通过管道分别与所述生物选择区和集泥槽连通。
进一步地，在所述池体的池壁上开设出水溢流堰。
进一步地，还包括潜水搅拌器;所述潜水搅拌器分别位于所述生物选择区和曝气区内，且可拆卸连接于所述隔板上。
采用上述技术方案，通过在池体内设置生物选择区、曝气区和沉淀区，能有效地处理煤化工废水，还通过设置pH调节装置、曝气机和若干个曝气装置，能有效除油脱酚。
