申请日2016.03.01
公开(公告)日2016.11.23
IPC分类号C12M1/38; C12M1/36; C12M1/107
摘要
本实用新型公开了一种污水热源水泵及其沼气联供系统，包括污水净化装置，所述污水净化装置通过管道双向连接低位能量提升装置，所述低位能量提升装置通过管道连接高性能沼气池，所述高性能沼气池连接有太阳能‑热泵沼气池温控装置，所述高性能沼气池通过管道连接燃料电池装置，所述控制装置电连接有辅助加热装置，该联供系统采用低位能量提成装置对污水中的热量进行提升，便于采集利用以用于家庭或单位进行供暖，节约能源，采用太阳能‑热泵温控技术，提供并控制甲烷菌等菌株所需或最佳生存温度或繁殖温度，增强了沼气池在北方低温环境下的适应能力，采用辅助加热装置以解决污水源热泵的供暖温度较低的问题。
权利要求书

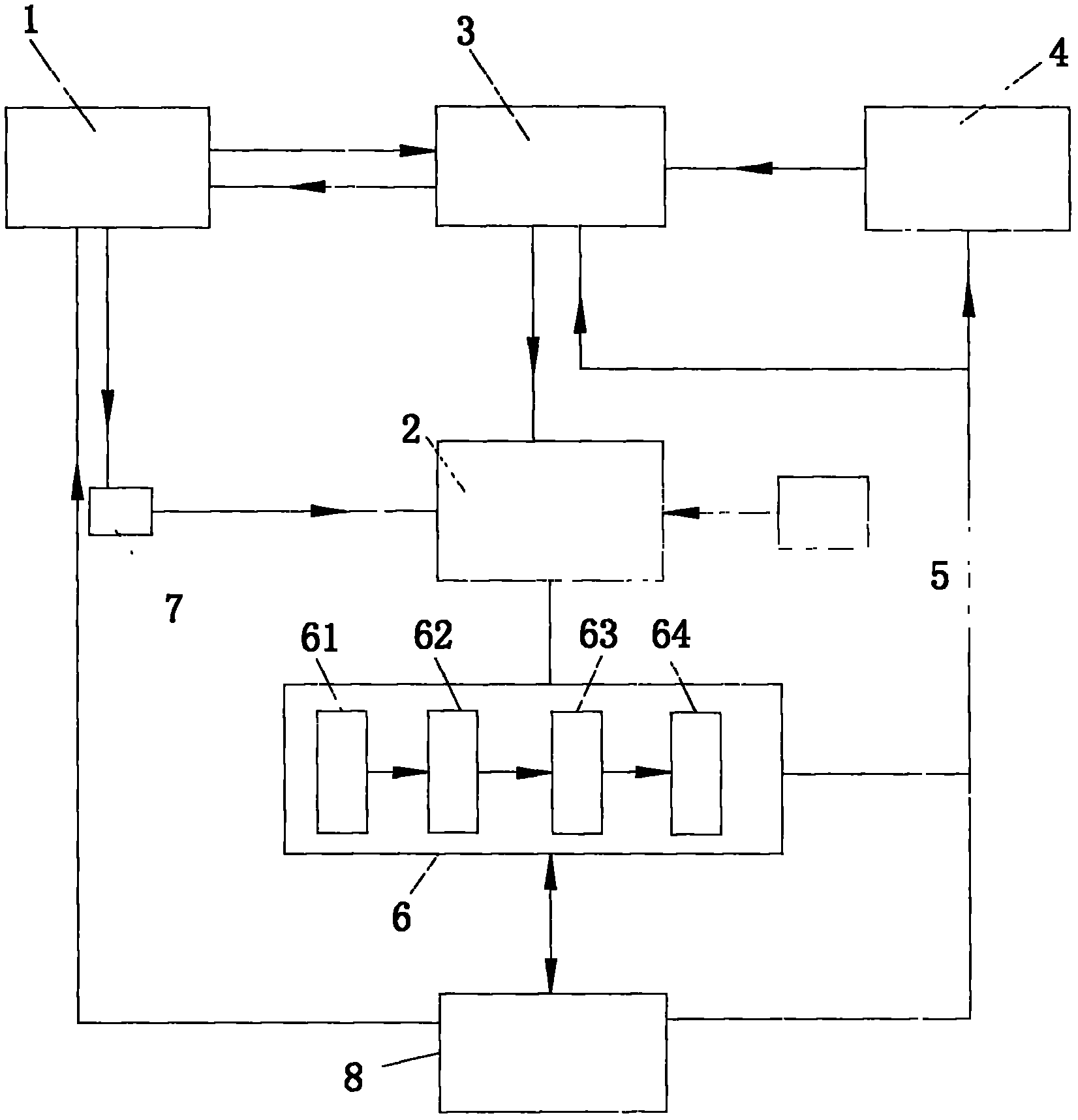

1.一种污水热源水泵及其沼气联供系统，包括污水净化装置(1)，其特征在于：所述污水净化装置(1)通过管道双向连接低位能量提升装置(3)，所述低位能量提升装置(3)通过管道连接高性能沼气池(2)，所述污水净化装置(1)的排污口通过管道连接废料处理装置(7)，所述废料处理装置(7)通过管道连接高性能沼气池(2)，所述高性能沼气池(2)连接有太阳能-热泵沼气池温控装置(5)，所述高性能沼气池(2)通过管道连接燃料电池装置(6)，所述燃料电池装置(6)双向电连接控制装置(8)，所述控制装置(8)电连接有辅助加热装置(4)，所述辅助加热装置(4)与低位能量提升装置(3)连接，所述控制装置(8)还分别电连接污水净化装置(1)、低位能量提升装置(3)、太阳能-热泵沼气池温控装置(5)和高性能沼气池(2)。
2.根据权利要求1所述的一种污水热源水泵及其沼气联供系统，其特征在于：所述燃料电池装置(6)包括沼气提纯装置(61)、燃料处理装置(62)、发电装置(63)和电流转换装置(64)，所述沼气提纯装置(61)连接燃料处理装置(62)，所述燃料处理装置(62)连接发电装置(63)，所述发电装置(63)连接电流转换装置(64)。
3.根据权利要求1所述的一种污水热源水泵及其沼气联供系统，其特征在于：所述高性能沼气池(2)包括第一回旋式太阳能沼气池和第二回旋式太阳能沼气池，所述第一回旋式太阳能沼气池和第二回旋式太阳能沼气池通过连通器连接。
说明书
一种污水热源水泵及其沼气联供系统
技术领域
本实用新型涉及节能环保技术领域，具体为一种污水热源水泵及其沼气联供系统。
背景技术
“热泵”是一种能从自然界的空气、水或土壤中获取低品位热能，经过动力做功，提供可被人们所用的高品位热能的装置。沼气作为清洁的可再生能源，经我国几十年的研究与发展在农村户用沼气池技术已经相当成熟，推广普及率极高。但是现在的污水热源水泵存在着严重的污染问题，且回收热效率低下，而且传统的沼气池发酵温度低，产气率不高，发酵温度不稳定，不能适应现代污水处理的要求，基于此，为弥补现有污水源热泵技术中防污染方面的不足和现有垃圾处理方式的缺陷以及高寒地区沼气池的温控及防冻等问题，提出了一种污水热源泵及其沼气联供系统。
实用新型内容
本实用新型的目的在于提供一种污水热源水泵及其沼气联供系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水热源水泵及其沼气联供系统，包括污水净化装置，所述污水净化装置通过管道双向连接低位能量提升装置，所述低位能量提升装置通过管道连接高性能沼气池，所述污水净化装置的排污口通过管道连接废料处理装置，所述废料处理装置通过管道连接高性能沼气池，所述高性能沼气池连接有太阳能-热泵沼气池温控装置，所述高性能沼气池通过管道连接燃料电池装置，所述燃料电池装置双向电连接控制装置，所述控制装置电连接有辅助加热装置，所述辅助加热装置与低位能量提升装置连接，所述控制装置还分别电连接污水净化装置、低位能量提升装置、太阳能-热泵沼气池温控装置和高性能沼气池。
优选的，所述燃料电池装置包括沼气提纯装置、燃料处理装置、发电装置和电流转换装置，所述沼气提纯装置连接燃料处理装置，所述燃料处理装置连接发电装置，所述发电装置连接电流转换装置。
优选的，所述高性能沼气池包括第一回旋式太阳能沼气池和第二回旋式太阳能沼气池，所述第一回旋式太阳能沼气池和第二回旋式太阳能沼气池通过连通器连接。
优选的，所述低位能量提成装置通过反冲洗管连接污水处理装置。
与现有技术相比，本实用新型的有益效果是：该联供系统采用低位能量提成装置对污水中的热量进行提升，便于采集利用以用于家庭或单位进行供暖，节约能源，采用太阳能-热泵温控技术，提供并控制甲烷菌等菌株所需或最佳生存温度或繁殖温度，保证有机物废物和沼气池充分使用，增强了沼气池在北方低温环境下的适应能力，采用辅助加热装置以解决污水源热泵的供暖温度较低的问题。
